2.5.4 Расчет токов короткого замыкания

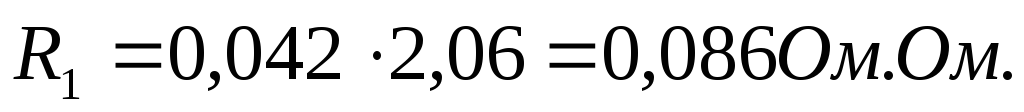

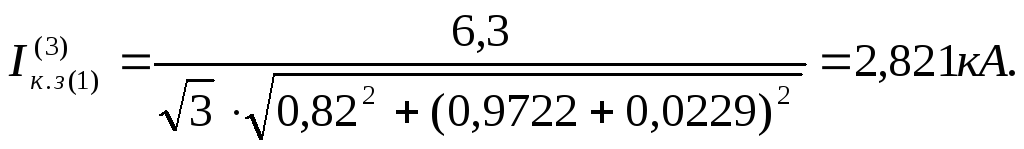

1. Расчет для точки К1
Рисунок 7 – схема замещения электроснабжения участка
Расчет для точек К2, К3, К4, К5, К6 проводим аналогично, данные расчета заносим в таблицу 10
Таблица 10 - Данные расчётов токов короткого замыкания
Расчётная точка |
Начальное
действующее значение периодической
составляющей тока трёхфазного короткого
замыкания
кА |
Начальное
действующее значение периодической
составляющей тока двухфазного короткого
замыкания
кА |
Мощность
трёхфазного короткого замыкания
МВА |
Ударный ток
трёхфазного короткого замыкания
кА |
1 |
2,821 |
2,443 |
30,783 |
7,18 |
2 |
2,997 |
2,595 |
32,703 |
7,63 |
3 |
2,654 |
2,298 |
28,96 |
6,76 |
4 |
2,104 |
1,822 |
22.959 |
3,79 |
5 |
2,224 |
1,926 |
24,268 |
5,66 |
6 |
6,332 |
5,475 |
69,094 |
16,12 |
2.5.5 Выбор коммутационной и защитной аппаратуры
Приключательные пункты и передвижные комплектные трансформаторные подстанции оснащены коммутационной и защитной аппаратурой, которая в полной мере отвечает требованиям по напряжению, по току, по электродинамической устойчивости и по термической стойкости.
Передвижная комплектная трансформаторная подстанция содержит в своем составе короткозамыкатель и отделитель на стороне высокого напряжения. Распределительное устройство передвижной комплектной трансформаторной подстанции на напряжение 6 кВ состоит из шкафа типа КМ-1Ф, в котором установлен масляный выключатель типа ВБМ-10, а также щит управления, состоящий из панелей типа ПН-550/800 и ПСБ-1100. На стороне высокого напряжения предусмотрены следующие виды защит:
-
токовая отсечка;
-
максимальная токовая защита на стороне с напряжением 6 кВ;
-
защита от перегрузок и перегрева масла в масляных выключателях;
-
двухступенчатая газовая защита;
-
защита от понижения уровня масла в масляных выключателях.
Защита от однофазных замыканий на землю, а также максимально-токовая защита осуществляется с помощью секционных выключателей на стороне 6 кВ. Для обеспечения релейной защиты, автоматики и сигнализации используются независимые блоки питания напряжением 220 В. Для учета потребляемой активной и реактивной энергии установлены соответствующие счетчики на всех вводах напряжением 6 кВ, на силовых трансформаторах, на секционных выключателях, а также, на стороне низкого напряжения трансформаторов собственных нужд. Защита от токов короткого замыкания осуществляется посредством изоляторов типа ПК7-106-6. Контрольно-измерительные приборы установлены на каждой секции напряжением 6 кВ, на шинах собственных нужд, а также на стороне 220 В постоянного тока.
