Казанский государственный технологический университет

Кафедра инженерной компьютерной графики и автоматизированного проектирования

Пересечение поверхностей

Методическое указание

Казань 2009

Целью методического пособия является .

Пересечение поверхностей

Для построения поверхностей будем использовать среду «Деталь». Среда моделирования деталей Solid Edge позволяют Вам создавать трехмерные каркасные поверхности с использованием базовых конструктивных элементов.

Загрузка графической системы Solid Edge в среде «Деталь»

Для загрузки среды «Деталь» необходимо выполнить следующие действия: курсором нажать клавишу «Пуск», - выбрать «Программы», - «Solid Edge v14», - «Деталь» (Рис. 1).

Рис. 1. Загрузка графической системы Solid Edge (Среда «Деталь)

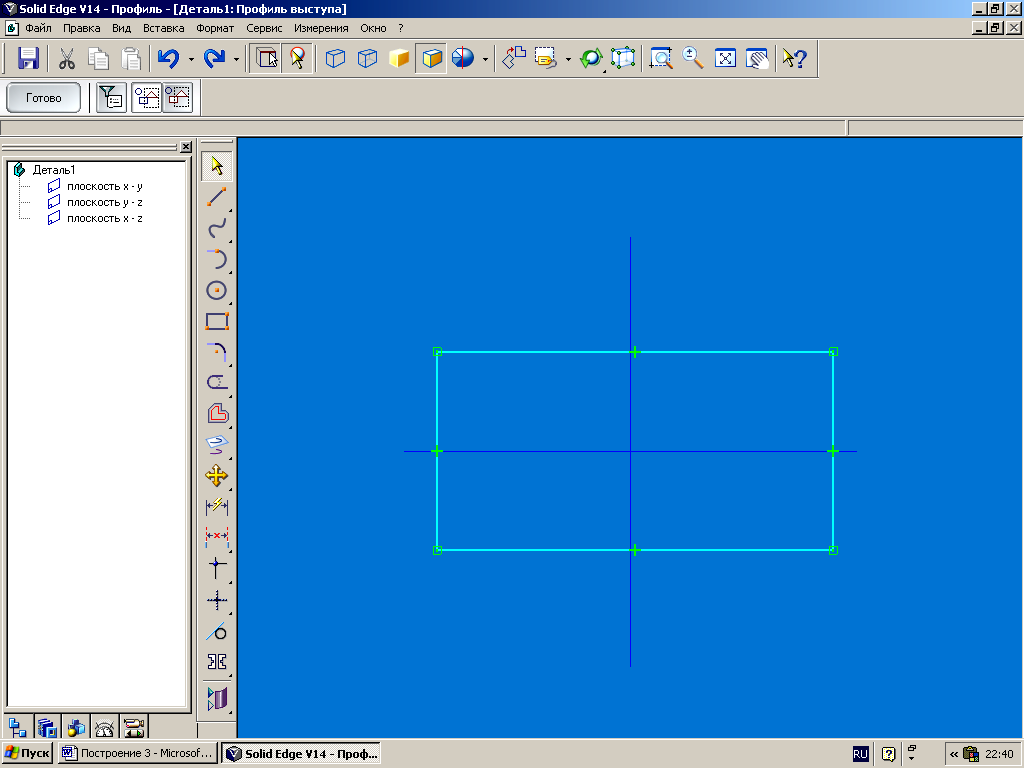

Перед Вами загрузится окно среды «Деталь» (Рис 2.).

Окно среды содержит следующие компоненты:

• выпадающее меню;

• главную инструментальную линейку команд;

• ленточное меню;

• навигатор операций;

• плавающие инструментальные линейки команд (в нашем случае необходима лишь линейка «Операции»;

• поле построения, содержащее три взаимно перпендикулярных плоскости координат.

Рис. 2. Окно среды «Деталь»

Навигатор операций и воспроизведения процесса моделирования при активации закладки "Навигатор операций" помогает увидеть в окне Навигатора историю создания модели детали по шагам и выбрать конструктивные элементы для манипулирования.

Ленточное меню шагов служит для управления шагами выполнения операций построения геометрического элемента. Ленточное меню шагов позволяет в любой момент вернуться к уже пройденному шагу.

1. Пример построения конической поверхности.

1. Выберем в инструментальной линейке «поверхности и кривые» команду «поверхность вращения» .

2. Выберем в качестве конструктивной плоскости построения плоскость X-Z.

3. Построим прямоугольный треугольник с катетами 50мм и 100мм. Для этого в инструментальной линейке «Построения» выбираем команду «Отрезок» , и построим в визуальном режиме треугольник, расположив его примерно в центре системы координат, как это показано на рис. 3.

4. С помощью команды «Умный размер» наносим размеры катетов прямоугольного треугольника.

Рис.3. Эскиз прямоугольного треугольника

Далее задаем ось вращения с помощью команды «Ось вращения» (просто укажите этот отрезок).

После завершения нажимаем кнопку и возвращаемся в среду «Деталь».

5. Зададим угол поворота с помощью кнопки «поворот на 360» в поле «Расстояние» ленточного меню (рис.4).

Рис. 4. Задание угла поворота.

В поле построения появится трехмерная модель прямоугольного треугольника. На этом шаге Вы можете поменять ее размеры, выбрав нужный и указав его новое значение в ленточном меню.

Если модель Вас устраивает, нажмите кнопку в ленточном меню (рис. 5).

Рис. 5. Модель конической поверхности

2.Пример построения второй поверхности.

В качестве второй поверхности в задание использованы конус, цилиндр и сфера.

а) Пример построения цилиндра, расположенного вдоль оси Z.

1. Для создания цилиндра воспользуйтесь командой «Поверхность проецирования» в инструментальной линейке «Поверхности и кривые».

2. Выберем конструктивную плоскость построения. В качестве такой плоскости необходимо выбрать плоскость, на которой цилиндр проецируется в окружность (рис.6).

Рис.6. Выбор плоскости построения

3. С помощью команды «Отверстие по центру» построим окружность, задав диаметр, который задан под «D». Центр окружности привяжите к центру координат размерами заданными под буквами «А» и «В» (рис 7).

Рис. 7. Визуальное изображение окружности

Завершаете операцию нажатием кнопки

6. В поле «Расстояние» ленточного меню задаем высоту «н» цилиндра, и выбираем направление формирования поверхности цилиндра (вверх) (рис. 8).

Рис. 8. Задание направление формирования поверхности цилиндра

Завершаете операцию нажатием кнопки (Рис. 9).

Рис. 9. Результат построения второй поверхности.

б) Пример построения сферы.

1. Выберем в инструментальной линейке «поверхности и кривые» команду «поверхность вращения» .

2. Выберем в качестве конструктивной плоскости построения плоскость X-Z.

3. С помощью команды «Окружность по центру» вычерчиваете окружность диаметром «D».

Центр окружности привяжите к началу координат используя размеры «А» и «Н».

Рис. 17. Создание окружности

С помощью команды «Отрезок» делим окружность пополам.

С помощью команды «Отсечь» убираем половину окружности.

Далее задаем ось вращения с помощью команды «Ось вращения» , указав на середину окружности.

После завершения нажимаем кнопку и возвращаемся в среду «Деталь».

3. Зададим угол поворота с помощью кнопки «поворот на 360» в поле «Расстояние» ленточного меню.

4. Для завершения построения этого элемента нажмите кнопку .

в) Пример построения конуса.
