БАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ ТЕХНОЛОГИИ И УПРАВЛЕНИЯ

ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ФАКУЛЬТЕТ

КАФЕДРА УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ

Лабораторная работа №3

по дисциплине ТАУ

ИССЛЕДОВАНИЕ МОДАЛЬНОГО МЕТОДА СИНТЕЗА ЦИФРОВЫХ РЕГУЛЯТОРОВ ДЛЯ ЛИС

Выполнил: ст.гр.УИТ-42

Захаров М.В.

Принял: Мефедова Ю.А.

«___»____________2004г.

2004

Цель работы: исследование возможности модального метода синтеза цифровых регуляторов для ЛИС.

Вариант №6.

1.Выполним расчет дискретной передаточной функции по заданной непрерывной одним из известных методов

Передаточная функция непрерывной части системы имеет вид: , где , , , желаемые корни - , , . Шаг дискретизации Т=0.2.

Найдем дискретную передаточную функцию, используя Z-преобразования:

Разобьем исходную передаточную функцию на элементарные дроби:

По таблице запишем соответствующие z-преобразования для каждой дроби и их сумму умножим на . Имеем:

Получили дискретную передаточную функцию с фиксатором нулевого порядка

2. Для объекта, математическая модель которого задана дискретной передаточной функцией: выполним синтез астатического регулятора модальным методом по формулам:

, , где . Желаемые корни соответствуют минимальной длительности процессов в замкнутой системе.

Для определения коэффициентов ,,приравниваются выражения:

и

где

упрощая, получим:

решим систему уравнений:

Тогда выражения корректора статики и динамики

Нормализация корректора динамики:

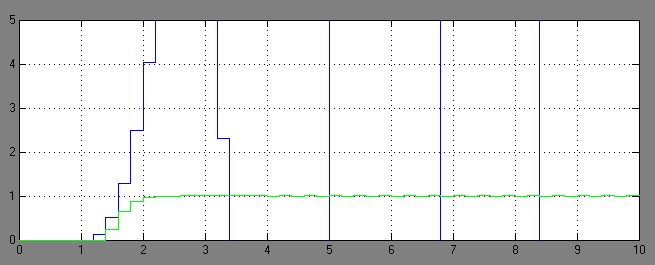

Модель без корректора (исходная модель):

Модель с корректором:

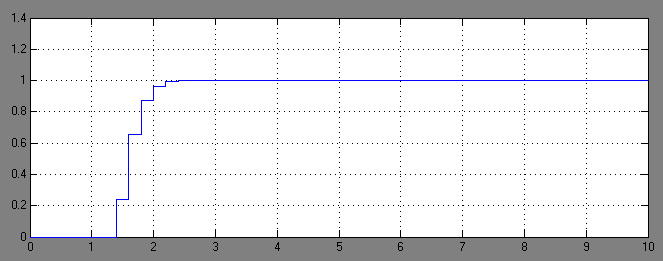

Увеличено:

Модель с корректором, выполненным на элементах задержки:

Вывод. В процессе работы нами были рассчитаны параметры и произведен синтез цифрового корректора для линейной импульсной системы модальным методом. На основании полученных данных нами были построены Simulink-модели исходной системы, системы с цифровым корректором, заданным в виде дискретной передаточной функции, и корректором, построенным на базе цифровых элементов задержки. В результате сравнения полученных графиков можно сделать следующие выводы:

исходная система неустойчива, переходный процесс колебательный;

скорректированная система является устойчивой, переходный процесс монотонный, апериодический;

введение цифрового корректора позволяет добиться устойчивости системы, а также повысить качество управления, устранив перерегулирование при сохранении времени нарастания;

графики переходного процесса для системы, скорректированной корректором, заданным в виде передаточной функции и собранным на элементах задержки, совпадают, следовательно моделирование корректора произведено верно.
