5.2 Выбор линейной арматуры
Выбор арматуры производится по минимальной разрушающей нагрузке , приводимой в технических характеристиках арматуры. Выбор арматуры аналогичен выбору изоляторов согласно ПУЭ. Коэффициент запаса прочности, т.е. отношение минимальной разрушающей нагрузки к нормативной нагрузке для условий гололёда должен быть не менее 2,5.
Выбор арматуры для поддерживающих гирлянд осуществляется по выражению:
(32)
а для натяжных гирлянд по выражению:
(33)
Выбор арматуры для проводов ВЛ.
-
Рассчитываются нагрузка на арматуру поддерживающей гирлянды:
По таблице 10 выбирается узел крепления гирлянды к траверсе опоры КГП-7-2В. По таблице 11 выбирается глухой поддерживающий зажим ПГ-3-12 с минимальной разрушающей нагрузкой 29,4 кН.
Таблица 10 – Технические характеристики узла крепления КГП-7-2В
Размеры, мм |
Масса, кг |
Разрушающая нагрузка Р, кН, не менее |
||||||||||
D |
H |
H1 |
L |
L1 |
S |
|
|
|||||
min |
max |
|
|
|||||||||
16 |
96 |
141,4 |
80 |
112 |
6 |
8 |
0,7 |
70 |

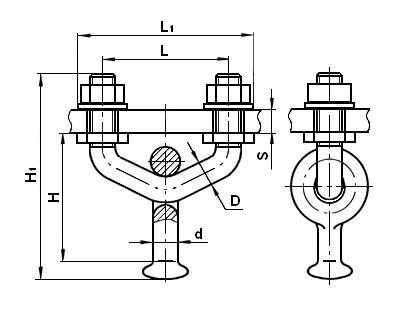

Рисунок 6 – Эскиз узла крепления КГП-7-2В
Таблица 11 – Технические характеристики зажима ПГ-3-12
Диаметр, мм |
Размеры, мм |
Масса, кг |
Разрушающая нагрузка, кН, не менее |
||||||||
Проводов по ГОСТ |
Канатов по ГОСТ |
Провода марки ПС по ТУ |
L |
H |
A |
d |
|
|
|||
13,5-19,6 |
- |
- |
220 |
100 |
- |
- |
1,35 |
29,4 |
Рисунок 7 – Эскиз поддерживающего зажима ПГ-3-12
-
Рассчитываются нагрузка на арматуру натяжной гирлянды:
Выбирается аналогично, что и для поддерживающей гирлянды.
По таблицам приложения И выбирается узел крепления гирлянды к траверсе опоры КГ-12-1, серьга СР-12-16, ушко У1К-7-16 с минимальной разрушающей нагрузкой 70 кН. По таблице приложения Е выбирается натяжной болтовой зажим НБ-3-6Б с минимальной разрушающей нагрузкой 88,2 кН.
Таблица 12– Технические характеристики натяжного зажима НБ-3-6Б
Размеры, мм |
Прочность заделки провода, кН, не менее |
Масса, кг |
Разрушающая нагрузка Р, кН, не менее |
|||||||
B |
B1 |
B2 |
L |
L1 |
|
|
|
|||
23 |
51 |
81 |
186 |
247 |
47,0 (4,798) |
4,14 |
88,2 (9) |
Рисунок 8 – Эскиз натяжного зажима НБ-3-6Б
Таблица 13 – Технические характеристики узла крепления КГ-12-1
Размеры, мм |
Масса, кг |
Разрушающая нагрузка Р, кН, не менее |
|||||||
d |
L |
H |
H1 |
I |
Комплектуется |
||||
16 |
85 |
92 |
- |
41 |
скобой |
2,11 |
120 |
Рисунок 9 – Эскиз узла крепления КГ-12-1
Таблица 14 – Технические характеристики серьги СР-12-16
Размеры, мм |
Масса, кг |
Разрушающая нагрузка Р, кН, не менее |
||||||
D
|
H |
H1 |
D1 |
b |
|
|
||
45
|
99,4 |
65 |
23 |
17 |
0,3 |
70 |
Рисунок 10 – Эскиз серьги СР-12-16
Таблица 15– Технические характеристики ушка У1К-7-16.
D,мм |
b,мм |
D1,мм |
H,мм |
H1,мм |
Масса, кг |
Разрушающая нагрузка, кН, не менее |
17 |
12 |
19,2 |
77 |
116 |
0,62 |
70 |

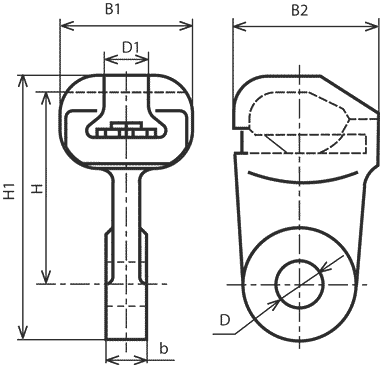

Рисунок 11– Эскиз ушка У1К-7-16
Выбирается арматура поддерживающей гирлянды для троса по ранее примененным формулам (значением пренебрегают):
(34)
Выбирается узел крепления КГН-7-5, в качестве зажима используется зажим натяжной клинового типа НКК-1-1Б.
Таблица 14 – Технические характеристики узла крепления КГН-7-5
Размеры, мм |
Масса, кг |
Разрушающая нагрузка Р, кН, не менее |
||||||||||
d |
D |
b |
B |
H |
a |
L |
L2 |
|
|
|||
32 |
17 |
16 |
46 |
60 |
12 |
105 |
106 |
3,07 |
70 |
Рисунок 12 – Эскиз узла крепления КГН-7-5
Нагрузка на арматуру натяжной гирлянды (для троса Gu=0) (Н):
Таблица 15 – Технические характеристики натяжного зажима НКК-1-1Б
Номер клина |
Диаметр каната, мм |
Разрушающая нагрузка зажима, кН, не менее |
Масса, кг |
2 |
ГОСТ 3063-80 |
||
9,1 |
60 |
0,78 |

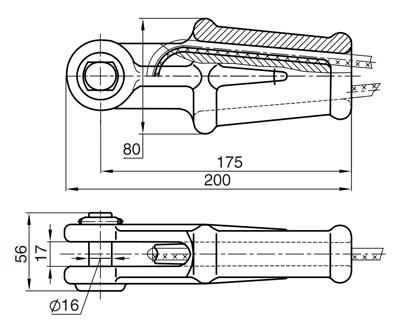

Рисунок 13 – Эскиз натяжного зажима клинового типа НКК-1-1Б
После выбора изолятора и арматуры определяются фактические вес и длина гирлянды.
(35)
(36)
где n – количество изоляторов в гирлянде;
– вес одного изолятора и суммарный вес элементов арматуры;
– высота одного изолятора и суммарная высота элементов арматуры.
Тогда значение максимально допустимой стрелы провеса провода измениться:
(37)
Фактическая стрела провеса провода:
