ДЗ «Київський коледж зв’язку»

«Затверджую»

Заступник директора з

навчально-методичної роботи

____________ Шматко В.С.

«____»___________ 20__р.

Курсова робота з

предмету:

«Теорія електричних кіл та сигналів»

тема роботи: «Спектральний аналіз електричного кола»

( Завдання та методичні рекомендації)

для студентів спеціальності 6.050903 «Телекомунікація»

Київ

2011р.

Вступ

Предмет «Теорія електричних кіл та сигналів» є теоретичною базою у підготовці спеціалістів за фахом електрозв’язку. М матеріал курсу використовується при вивченні спеціальних дисциплін, таких, як»Основи електроніки та схемотехніки», «Теорія електричного зв’язку», «Радіопередавальні та радіоприймальні пристрої», «Радіомовлення та телебачення», «Електроживлення систем зв’язку» та інші.

В електричних колах відбуваються електричні процеси, які мають специфічний характер, що зумовлено призначенням пристроїв зв’язку. Для забезпечення якісної розробки обладнання необхідно проводити аналіз цих процесів, тобто аналіз реакції електричних кіл(відгуків) на вхідний влив на них у вигляді електричних сигналів різної форми. Ці реакції виражаються в значеннях струмів, напруг у різні моменти часу. Оскільки сигнали являються за своєю природою складними за формою, то аналіз виконується спеціальними методами. До таких методів відносяться: спектральний, часовий та операторний.

Серед процесів важливе м місце займають так звані перехідні процеси, які виникають при комутації кіл. На властивості процесів впливають параметри кіл.

Дана курсова робота присвячена спектральному аналізу. Саме за спектральними характеристиками сигналу аналізується зміна його параметрів, форми, визначається рівень спотворень.

Мета даної курсової роботи:

- проаналізувати за спектральним методом процес проходження сигналу по колу із реактивним чотирьохполюсником та фільтром;

- обчислити передавальні функції такого кола;

- обчислити коефіцієнти спотворень та розробити заходи по їх усуненню;

- за допомогою операторного методу проаналізувати перехідні процеси.

Зміст курсової роботи

1.Вступ.

1.1. Поняття про електричні сигнали та їх спектри.

1.2. Методи аналізу електричних кіл.

2. Спектральний аналіз періодичного сигналу. Ряд Фур’є.

2.1. Розрахувати та побудувати спектри амплітуд та фаз.

2.2. Зробити аналіз спектру сигналу та визначити ефективну ширину

спектру.

3. Операторний метод

3.1. Суть операторного перетворення Лапласа.

3.2. Метод операторних параметрів.

4. Селективні кола. Класифікація електричних фільтрів.

4.1. Порядок розрахунку пасивних фільтрів низької частоти.

4.2. Визначення спектру послідовності імпульсів на виході фільтру.

4.3. Аналіз викривлення сигналів.

5. Активні фільтри

5.1. Спроектувати ARC - фільтр, використовуючи програмне забезпечення MicroCap

5.2. Зробити порівняльну характеристику пасивного та активного фільтру.

6. Обчислити коефіцієнти, що характеризують форму періодичної несинусоїдальної форми сигналу:

6.1. Коефіцієнт форми сигналу: відношення діючого значення сигналу до середнього значення сигналу за модулем в інтервалі заданого часу:

6.2. Коефіцієнт амплітуди сигналу: відношення максимального значення сигналу до діючого значення функції сигналу:

6.3.Коефіцієнт спотворення сигналу:відношення діючого значення гармоніки вищого порядку до діючого значення основної гармоніки:

6. Висновки

1.Варіанти завдань для курсової роботи

За даними варіантами розрахувати та побудувати АЧХ відеоімпульсів на виході фільтрів низьких частот Баттерворта або Чебишева.

В приведеній нижче таблиці використовуються наступні позначення:

Ti – період слідування імпульсів;

ti – тривалість імпульсів;

fk – гранична частота смуги перешкод;

αk – затухання сигналів у смузі перешкод;

fx – гранична частота у смузі пропускання;

αx – максимальне затухання у смузі пропускання.

Таблиця 1. Варіанти курсової роботи

№ №

Т, мкс

τ, мкс

Um, В

q

U0, B

Δω с-1

Тип

фільтру

Номер функції сигналу

1

120

?

6,5

3

?

?

Бт фнч

1

2

200

?

?

5

3

?

Бт фвч

2

3

180

60

16

3

?

?

Бт фнч

3

4

120

40

10

?

?

?

Бт фвч

4

5

90

?

?

3

2,2

?

Бт фнч

3

6

240

?

28

3

?

?

Бт фвч

1

7

60

?

12

4

?

?

Бт фнч

4

8

150

30

14

?

?

?

Бт фвч

2

9

50

10

?

?

1,8

?

Бтфнч

1

10

180

?

12

3

?

?

Бт фвч

3

11

75

15

10

?

?

?

Бт фнч

4

12

90

?

4,5

3

?

?

Бт фвч

2

13

160

40

2,7

?

?

?

Бт фнч

3

14

250

?

?

5

0,8

?

Бт фвч

4

15

300

?

11

6

?

?

Бт фнч

2

16

120

?

9,2

4

?

?

Бт фвч

1

17

240

80

12

?

?

?

Бт фнч

4

18

300

50

8,8

?

?

?

Бт фвч

1

19

100

?

?

5

1,3

?

Бт фнч

2

20

80

?

5

4

?

?

Бт фвч

3

21

75

15

5,8

?

?

?

Бт фнч

4

22

200

40

6

?

?

?

Бт фвч

3

23

90

?

3,6

3

?

?

Бт фнч

2

24

48

?

?

3

2,8

?

Бт фвч

1

25

150

30

15

?

?

?

Бт фнч

4

26

240

?

4

4

?

?

Бт фвч

2

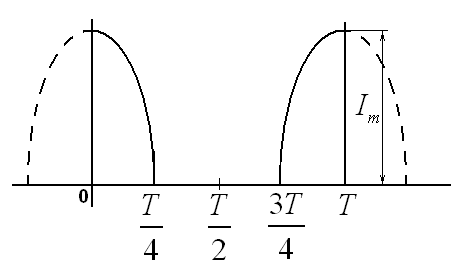

Графік функції сигналу вибрати за варіантом із таблиці 2:

Таблиця 2.

Графік

Ряд Фур’є

1

2

3

4

Увага! Схема чотирьохполюсника вибирається за варіантом курсової роботи із додатку №1.
