Микропрограмма операции вычитания

V₁ РВ=Ш_вх

V₂ Р1=Ш_вх

Алу для выполнения операции умножения над числами с фиксированной точкой, представленных в прямом коде

Существуют 4 основных подхода для выполнения операции умножения. 1 и 2 подходы связаны с анализом множителя, начиная с младших разрядов; 3 и 4 – анализ множителя, начиная со старших разрядов.

1 подход

Метод умножения, начиная с анализа младших разрядов множителя, со сдвигом множимого влево (метод похож на метод ручного умножения).

2 подход

Метод умножения, начиная с анализа младших разрядов множителя, со сдвигом суммы частичных произведений.

3 подход

Метод умножения, начиная с анализа старших разрядов множителя, со сдвигом множимого вправо.

4 подход

Метод умножения, начиная с анализа старших разрядов множителя, со сдвигом суммы частичных произведений влево.

Наиболее экономичным по аппаратуре является 2 метод, так как он требует n-разрядных регистров для представления множимого, множителя и суммы частичных произведений.

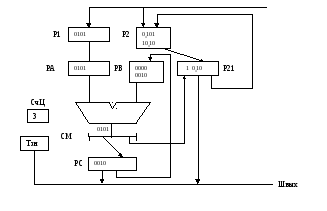

Структурная схема алу для выполнения операции умножения над числами с фиксированной точкой, представленных в прямом коде (по 2 методу)

Швх

Р1- регистр множимого;

Р2 – регистр множителя;

РВ – регистр суммы частичных произведений (в начале выполняется операции умножения обнуляется);

СМ – выход сумматора (каждый цикл на нем фиксируется суммой частичных произведений до сдвига);

РС – регистр сумматора (на нем фиксируется сумма частичных произведений после сдвига и затем заносится на регистр РВ);

Р21 – предназначен для сдвига множителя вправо, чтобы каждый цикл можно было анализировать очередной младший разряд множителя.

Результат выполнения операции умножения имеет 2n разрядов. Старшая часть образуется Ра регистре РС, младшая часть образуется на регистре Р21.

Триггер знака предназначен для фиксирования знака выполняемой операции умножения путем выполнения операции сложения по модулю 2 знаковых разрядов операндов.

c=a(+)b
