Ориентировочный объём заданий.
-
При домашней подготовке:
-
Найти в справочной литературе условное графическое обозначение микросхем, соответствующих элементам функциональной схемы (карта VI-2). Разобраться с принципами работы и выполняемыми функциями микросхем.
-
Рассмотреть полную таблицу операций, выполняемых типовым АЛУ К155ИП3.
-
Изучить Теоретически работу АЛУ и устройств управления (УУ) в процессорах, входящих в вычислительные устройства.
-
При выполнении работы:
-
Написать программу в машинных кодах с использованием одной-двух операций (арифметических или логических). Записать программу (должна быть не больше 16 Х 4 бит) в ОЗУ. Выполнить программу на стенде, не пользуясь при выполнении дополнительно вводом данных через D10. Получить результат.
Пример задачи:
Найти сумму двух чисел 7(h) и 4(h) без учета переноса от предыдущей операции.
-
Получить задание у преподавателя и написать программу. Ввести данную программу в ОЗУ. При программировании команд пользоваться таблицей 2 для выбора функций АЛУ.
-
При зачете:
-
Знать назначение всех узлов операционного блока.
-
Уметь работать со стендом и выполнять любые операции на исследуемом операционном блоке ЭВМ.
-
Провести демонстрацию выполнения программы, записанной в ОЗУ с подробным объяснением всех выполняемых команд.
Приложение №1
Кодировка серий ис используемая на территории бывшего ссср
Большинство заводов- изготовителей на территории бывшего СССР применяют следующую кодировку своих изделий: XX X X XXX XX XX X
Вариант применения: XX X X XXX XX XX X
-
К - общего применения
-
Э - экспортное исполнение
-
Нет символа - специального применения Тип корпуса: XX X X XXX XX XX X
-
M - металлокерамический
-
Н - миниатюрный металлокерамический
-
Р - пластмассовый DIP
-
А,Ф - миниатюрный пластмассовый
-
Б - бескорпусной
-
Е - металлополимерный DIP Группа по конструктивно-технологическому исполнению: XX X X XXX XX XX X
-
1, 5, 6, 7 - полупроводниковые
-
1, 4, 8 - гибридные
-
3 - прочие (пленочные) Порядковый номер данной серии: XX X X XXX XX XX X
-
Возможно обозначение двумя цифрами Функциональное назначение: XX X X XXX XX XX X
А - формирователи:
-
АФ - специальной формы
-
Б - устройства задержки:
-
БМ - пассивные
-
БП - прочие
-
БР - активные
В - вычислительные устройства:
-
ВГ - контроллеры
-
ВЕ - микро-ЭВМ
-
ВЖ - специальные вычислительные устройства
-
ВИ - времязадающие
-
ВП - прочее
Г - генераторы сигналов:
-
ГЛ - линейно изменяющихся
-
ГП - прочие (не sin; не спец. формы; не прямоуг.; не шума)
-
ГФ - специальной формы
Е - питание
-
ЕП - источники питания
-
ЕУ - устройства управления источниками питания
И - цифровые устройства:
-
ИЕ - счетчики
-
ИП - прочие
К - коммутаторы и ключи:
-
КН - напряжения
-
КП - прочие
-
КТ - коммутаторы и ключи тока
Н - наборы элементов:
-
НК - комбинированные
-
НТ - набор транзисторов
П - преобразователи сигналов:
-
ПА - цифроаналоговые
-
ПД - длительности
-
ПП - прочие
-
ПС - частоты
-
ПЦ - цифровые делители частоты
Р - запоминающие устройства:
-
РП - прочие (не ОЗУ; не ПЗУ; не ассоциативные; не на ЦМД)
-
РР - ПЗУ с перепрограммированием
У - усилители:
-
УД - операционные
-
УИ - импульсные
-
УК - широкополосные
-
УЛ - считывания и воспроизведения
-
УН - низкой частоты
-
УП - прочие
-
УР - промежуточной частоты
Ф
-
ФП - фильтры
Х - многофункциональные устройства:
-
ХА - аналоговые
-
ХК - комбинироанные
-
ХЛ - цифровые
-
ХП - прочие
Порядковый номер разработки: XX X X XXX XX XX X
Возможно обозначение одной цифрой. Различия в электрических параметрах (А-Я): XX X X XXX XX XX X
Приложение №2
Микросхема представляет собой сдвоенный дешифратор-демультиплексор 2 на 4. Содержит 131 итнегральных элементов. Корпус К155ИД4 типа 238.16-1, КМ155ИД4 типа 201.16-5, КБ155ИД4-4 - бескорпусная.

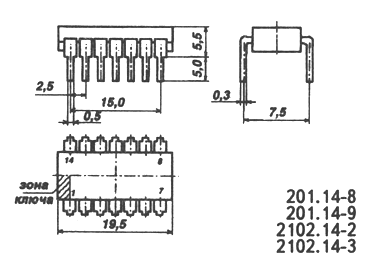

Корпус ИМС К155ИД4 Корпус ИМС КМ155ИД4 Условное графическое обозначение ИМС К155ИД4 1 - информационный вход D; 2 - стробирующий вход S1; 3 - адресный вход B; 4 - выход D8; 5 - выход D4; 6 - выход D2; 7 - выход D1; 8 - общий; 9 - выход E1; 10 - выход E2; 11 - выход E4; 12 - выход E8; 13 - адресный вход A; 14 - стробирующий вход S2; 15 - информационный вход E; 16 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Входной ток низкого уровня |
не более -1,6 мА |
5 |
Входной ток высокого уровня |
не более 0,04 мА |
6 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
7 |
Ток потребления |
не более 40 мА |
8 |
Входной пробивной ток |
не более 1 мА |
9 |
Потребляемая статическая мощность (30 МГц) |
не более 210 мВт |
Зарубежные аналоги
SN74155N, SN74155J
Приложение №3
Микросхемы представляет собой четырехразрядный двоичный реверсивный счетчик. Содержит 276 интегральных элементов. Корпус К155ИЕ7 типа 238.16-2, КМ155ИД7 типа 201.16-6.
Корпус ИМС К155ИЕ7 Корпус ИМС КМ155ИЕ7
Условное графическое обозначение 1 - вход информационный D2; 2 - выход второго разряда Q2; 3 - выход первого разряда Q1; 4 - вход "обратный счет"; 5 - вход "прямой счет"; 6 - выход третьего разряда Q3; 7 - выход четвертого разряда Q4; 8 - общий; 9 - вход информационный D8; 10 - вход информационный D4; 11 - вход предварительной записи; 12 - выход "прямой перенос"; 13 - выход "обратный перенос"; 14 - вход установки "0" R; 15 - вход информационный D1; 16 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня при Uп=4,75 В |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня при Uп=4,75 В |
не менее 2,4 В |
4 |
Напряжение на антизвонном диоде при Uп=4,75 В |
не менее -1,5 В |
5 |
Помехоустойчивость |
не менее 0,4 В |
6 |
Входной ток низкого уровня |
не более 1,6 мА |
7 |
Входной ток высокого уровня |
не более 0,04 мА |
8 |
Входной пробивной ток |
не более 1 мА |
9 |
Ток короткого замыкания |
-18...-65 мА |
10 |
Ток потребления |
не более 102 мА |
11 |
Потребляемая статическая мощность |
не более 535 мВт |
12 |
Время задержки выключения от входа "уст.0" до выхода Q |
не более 35 нс |
13 |
Время задержки выключения от входа предварительной записи до выхода Q |
не более 40 нс |
14 |
Время задержки включения от входа предварительной записи до выхода Q |
не более 40 нс |
15 |
Время задержки выключения от входа "прямой счет" до выхода "прямой перенос" |
не более 26 нс |
16 |
Время задержки включения от входа "прямой счет" до выхода "прямой перенос" |
не более 24 нс |
17 |
Время задержки включения от входа "обратный счет" до выхода Q |
не более 47 нс |
18 |
Время задержки выключения от входа "обратный счет" до выхода Q |
не более 38 нс |
19 |
Коэффициент разветвления по выходу |
10 |
20 |
Максимальная длительность фронта (среза) входного импульса |
не более 150 нс |
Зарубежные аналоги
SN74193N, SN74193J
Приложение №4
Микросхемы представляют собой четырехразрядный (двоичный) полный сумматор. Содержат 781 интегральный элемент. Корпус К155ИМ3 типа 238.16-2, масса не более 2 г., КМ155ИМ3 типа 201.16-6, масса не более 2,5 г.
Корпус ИМС К155ИМ3 Корпус ИМС КМ155ИМ3
Условное графическое обозначение 1 - вход слагаемого А4; 2 - выход суммы S3; 3 - вход слагаемого А3; 4 - вход слагаемого В3; 5 - напряжение питания; 6 - выход суммы S2; 7 - вход слагаемого В2; 8 - вход слагаемого А3; 9 - выход суммы S1; 10 - вход слагаемого А1; 11 - вход слагаемого В1; 12 - общий; 13 - вход переноса P0; 14 - выход переноса четвкртого разряда P4; 15 - выход суммы S4; 16 - вход слагаемого В4; Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Помехоустойчивость |
не менее 0,4 В |
5 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
6 |
Входной пробивной ток |
не более 1 мА |
7 |
Ток короткого замыкания |
-18...-55 мА |
8 |
Ток потребления |
не более 128 мА |
9 |
Потребляемая статическая мощность |
не более 670 мВт |
10 |
Время задержки распространения при включении от вывода 13 до 15 |
не более 55 нс |
11 |
Время задержки распространения при выключении от вывода 13 до 15 |
не более 55 нс |
12 |
Время задержки распространения по цепи суммы |
не более 37,5 нс |
13 |
Время задержки распространения по цепи переноса |
не более 40 нс |
Зарубежные аналоги
SN7483N, SN7483J
Приложение №5
Микросхема представляет собой арифметико-логическое устройство (АЛУ). Корпус К155ИП3 типа 201.14-1, масса не более 1 г.
Корпус ИМС К155ИП3
Условное графическое обозначение 1 - информационный вход младшего разряда B0; 2 - информационный вход младшего разряда A0; 3,4,5,6 - вход "выбор функции" (S3,S2,S1,S0); 7 - вход "перенос" CD; 8 - вход "режим работы" (M); 9 - выход "образование функции" младшего разряда (F0); 10,11 - выход "образование функции" (F1,F2); 12 - общий; 13 - выход "образование функции" старшего разряда (F3); 14 - выход "сравнения" (K); 15 - выход "распространения переноса" (P); 16 - выход "перенос" (C4); 17 - выход "образование переноса" (G); 18,19 - информационные входы старшего разряда (B3,A3); 22,23 - информационные входы (B1,A1); 24 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Входной ток низкого уровня по выводам 3-6 по выводам 1,2,18-23 по выводу 8 по выводу 7 |
не более -6,4 мА не более -4,8 мА не более -1,6 мА не более -8 мА |
5 |
Входной ток высокого уровня по выводам 3-6 по выводам 1,2,18-23 по выводу 8 по выводу 7 |
не более 0,16 мА не более 0,12 мА не более 0,04 мА не более 0,2 мА |
6 |
Ток потребления при низком уровне выходного напряжения при высоком уровне выходного напряжения |
не более 150 мА не более 140 мА |
7 |
Потребляемая мощность |
не более 788 мВт |
Зарубежные аналоги
SN74181N
Микросхема К155ИП3 – четырёхразрядное, скоростное АЛУ. Оно может работать в двух режимах, выполняя либо 16 логических, либо 16 арифметических операций. Для получения максимального быстродействия при обработке длинных цифровых слов в схеме АЛУ присутствует внутренняя СУП.
Таблица Выбор функций АЛУ ИП3 при высоких активных уровнях
Выбор функции |
Выходные данные |
|||||
S3 |
S2 |
S1 |
S0 |
Логические функции (M=”1”) |
Арифметические операции (M=”0”) |
|
Без переноса () |
С переносом () |
|||||
H |
H |
H |
H |
A |
A+1 |
|
H |
H |
H |
B |
|||
H |
H |
B |
H |
|||
H |
H |
B |
B |
0 |
-1 |
0 |
H |
B |
H |
H |
|||
H |
B |
H |
B |
|||
H |
B |
B |
H |
|||
H |
B |
B |
B |
|||
B |
H |
H |
H |
|||
B |
H |
H |
B |
|||
B |
H |
B |
H |
B |
||
B |
H |
B |
B |
|||
B |
B |
H |
H |
1 |
||
B |
B |
H |
B |
|||
B |
B |
B |
H |
|||
B |
B |
B |
B |
A |
A-1 |
A |
Таблица Выбор функций АЛУ ИП3 при низких активных уровнях
Выбор функции |
Выходные данные |
|||||
S3 |
S2 |
S1 |
S0 |
Логические функции (M=”1”) |
Арифметические операции (M=”0”) |
|
Без переноса () |
С переносом () |
|||||
H |
H |
H |
H |
A |
||
H |
H |
H |
B |
|||
H |
H |
B |
H |
|||
H |
H |
B |
B |
1 |
-1 |
0 |
H |
B |
H |
H |
|||
H |
B |
H |
B |
|||
H |
B |
B |
H |
|||
H |
B |
B |
B |
|||
B |
H |
H |
H |
|||
B |
H |
H |
B |
|||
B |
H |
B |
H |
B |
||
B |
H |
B |
B |
|||
B |
B |
H |
H |
0 |
||
B |
B |
H |
B |
|||
B |
B |
B |
H |
|||
B |
B |
B |
B |
A |
A |
A+1 |
Приложение №6
Микросхема представляет собой четырехразрядный универсальный сдвиговый регистр. Корпус К155ИР1 типа 201.14-1, масса не более 1 г, КМ155ИР1 типа 201.14-8, масса не более 2,2 г.
Корпус ИМС К155ИР1 Корпус ИМС КМ155ИР1
Условное графическое обозначение 1 - информационный вход V1; 2 - вход первого разряда D1; 3 - вход второго разряда D2; 4 - вход третьего разряда D3; 5 - вход четвертого разряда D4; 6 - вход выбора режима V2; 7 - общий; 8 - вход синхранизации C2; 9 - вход синхранизации C1; 10 - выход четвертого разряда; 11 - выход третьего разряда; 12 - выход второго разряда; 13 - выход первого разряда; 14 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Входной ток низкого уровня по выводам 1-5,8,9 по выводу 6 |
не более -1,6 мА не более -3,2 мА |
5 |
Входной ток высокого уровня по выводам 1-5,8,9 по выводу 6 |
не более 0,04 мА не более 0,08 мА |
6 |
Ток короткого замыкания |
-18...-57 мА |
7 |
Ток потребления |
не более 82 мА |
8 |
Потребляемая мощность |
не более 430 мВт |
Зарубежные аналоги
SN7495N, SN7495J
Приложение №7
Микросхема представляет собой три логических элемента 3И-НЕ. Корпус К155ЛА4 типа 201.14-1, масса не более 1 г и у КМ155ЛА4 типа 201.14-8, масса не более 2,2 г.
Корпус ИМС К155ЛА4 Корпус ИМС КМ155ЛА4
Условное графическое обозначение 1,2,13,3,4,5,9,10,11 - входы X1-X9; 6 - выход Y3; 7 - общий; 8 - выход Y2; 12 - выход Y1; 14 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
5 |
Входной ток низкого уровня |
не более -1,6 мА |
6 |
Входной ток высокого уровня |
не более 0,04 мА |
7 |
Входной пробивной ток |
не более 1 мА |
8 |
Ток короткого замыкания |
-18...-55 мА |
9 |
Ток потребления при низком уровне выходного напряжения |
не более 16,5 мА |
10 |
Ток потребления при высоком уровне выходного напряжения |
не более 6 мА |
11 |
Потребляемая статическая мощность на один логический элемент |
не более 19,7 мВт |
12 |
Время задержки распространения при включении |
не более 15 нс |
13 |
Время задержки распространения при выключении |
не более 22 нс |
Зарубежные аналоги
SN7410N, SN7410J
Приложение №8
Микросхема представляет собой электрически программируемое посредством пережигания плавких перемычек постоянное запоминающее устройство (ППЗУ) емкостью 256 бит (32x8). В исходном состоянии по всем адресам и разрядам записан логический ноль. Корпус К155РЕ3 типа 238.16-2, масса не более 2 г.
Корпус ИМС К155РЕ3
Условное графическое обозначение 1 - выход B1; 2 - выход B2; 3 - выход B3; 4 - выход B4; 5 - выход B5; 6 - выход B6; 7 - выход B7; 8 - общий; 9 - выход B8; 10 - вход адресный A0; 11 - вход адресный A1; 12 - вход адресный A2; 13 - вход адресный A3; 14 - вход адресный A4; 15 - вход разрешения выборки PB; 16 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,5 В |
3 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
4 |
Входной ток низкого уровня |
не более -1 мА |
5 |
Входной ток высокого уровня по выводам 10-14 по выводу 15 |
не более 0,04 мА не более 0,08 мА |
6 |
Выходной ток высокого уровня |
не более 0,1 мА |
7 |
Ток утечки на входе |
не более 1 мА |
8 |
Ток потребления |
не более 110 мА |
9 |
Потребляемая статическая мощность |
не более 550 мВт |
10 |
Время выборки разрешения при включении |
не более 50 нс |
11 |
Время выборки разрешения при выключении |
не более 50 нс |
12 |
Время выборки адреса при включении |
не более 65 нс |
12 |
Время выборки адреса при выключении |
не более 65 нс |
Зарубежные аналоги
S8223
Приложение №9
Микросхема представляет собой ОЗУ на 64 бит (16x4) с произвольной выборкой. Корпус К155РУ2 типа 238.16-2, масса не более 2,5 г и у КМ155РУ2 типа 201.16-5, масса не более 2,5 г.
Корпус ИМС К155РУ2 Корпус ИМС КМ155РУ2
Условное графическое обозначение 1 - вход адреса А1; 2 - вход разрешения выборки PB; 3 - вход разрешения записи; 4 - вход данных D1; 5 - выход Q1; 6 - вход данных D2; 7 - выход Q2; 8 - общий; 9 - выход Q3; 10 - вход данных D3; 11 - выход Q4; 12 - вход данных D4; 13 - вход адреса А4; 14 - вход адреса А3; 15 - вход адреса А2; 16 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение в режимах хранения и считывания |
не более 0,4 В |
3 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
4 |
Входной ток низкого уровня |
не более -1,6 мА |
5 |
Выходной ток высокого |
не более 0,04 мА |
6 |
Выходной ток высокого уровня в режимах выборки и хранения |
не более 20 мкА |
7 |
Ток потребления |
не более 105 мА |
8 |
Потребляемая статическая мощность на один бит |
не более 8,6 мВт |
9 |
Время восстановления после записи |
не более 70 нс |
Зарубежные аналоги
SN7489N, SN7489J
Приложение №10
Микросхема представляет собой два независимых D-триггера, срабатывающих по положительному фронту тактового сигнала. Корпус К155ТМ2 типа 201.14-2, масса не более 1 г и у КМ155ТМ2 типа 201.14-8, масса не более 2,2 г.
Корпус ИМС К155ТМ2 Корпус ИМС КМ155ТМ2
Условное графическое обозначение 1 - инверсный вход установки "0" R1; 2 - вход D1; 3 - вход синхронизации C1; 4 - инверсный вход установки "1" S1; 5 - выход Q1; 6 - выход инверсный Q1; 7 - общий; 8 - выход инверсный Q2; 9 - вход Q2; 10 - инверсный вход установки "1" S2; 11 - вход синхронизации C2; 12 - вход D2; 13 - инверсный вход установки "0" R2; 14 - напряжение питания; Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
5 |
Входной ток низкого уровня по входам 2,4,10,12 по входам 1,3,11,13 |
не более -1,6 мА не более -3,2 мА |
6 |
Входной ток высокого уровня по входам 2,12 по входам 4,3,11,10 |
не более 0,04 мА не более 0,08 мА |
7 |
Входной пробивной ток |
не более 1 мА |
8 |
Ток короткого замыкания |
-18...-55 мА |
9 |
Ток потребления |
не более 30 мА |
10 |
Потребляемая статическая мощность на один триггер |
не более 78,75 мВт |
11 |
Время задержки распространения при включении |
не более 40 нс |
12 |
Время задержки распространения при выключении |
не более 25 нс |
13 |
Тактовая частота |
не более 15 мГц |
Зарубежные аналоги: SN7474N, SN7474J
Приложение №11
Микросхема представляет собой четыре D-триггера. Корпус К155ТМ5 типа 201.14-2, масса не более 1 г и у КМ155ТМ5 типа 201.14-8, масса не более 2,2 г.
Корпус ИМС К155ТМ5 Корпус ИМС КМ155ТМ5 Условное графическое обозначение 1 - вход D1; 2 - вход D2; 3 - вход синхронизации C3,C4; 4 - напряжение питания; 5 - вход D3; 6 - вход D4; 7,10 - свободные; 8 - выход D; 9 - выход C; 11 - общий; 12 - вход синхронизации C1,C2; 13 - выход B; 14 - выход A;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
5 |
Входной ток низкого уровня по входам 1,2,5,6 по входам 3,12 |
не более -3,2 мА не более -6,4 мА |
6 |
Входной ток высокого уровня по входам 1,2,5,6 по входам 3,12 |
не более 0,08 мА не более 0,16 мА |
7 |
Входной пробивной ток |
не более 1 мА |
8 |
Ток короткого замыкания |
-18...-57 мА |
9 |
Ток потребления |
не более 53 мА |
Зарубежные аналоги
SN7477N, SN7477J
Приложение №12
Микросхема представляет собой селектор-мультиплексор на восемь каналов. Корпус К155КП5 типа 201.14-1, масса не более 1 г и у КМ155КП5 типа 201.14-8, масса не более 2,2 г.
Корпус ИМС К155КП5 Корпус ИМС КМ155КП5
Условное графическое обозначение 1 - вход X5; 2 - вход X4; 3 - вход X3; 4 - вход X2; 5 - вход X1; 6 - выход Y; 7 - общий; 8 - вход X11; 9 - вход X10; 10 - вход X9; 11 - вход X8; 12 - вход X7; 13 - вход X6; 14 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Входной ток низкого уровня |
не более -1,6 мА |
5 |
Входной ток высокого уровня |
не более 0,04 мА |
6 |
Ток потребления |
не более 43 мА |
7 |
Потребляемая статическая мощность |
не более 226 мВт |
Зарубежные аналоги
SN74152N, SN74152J
Приложение №13
Микросхема представляет собой четыре логических элемента 2ИЛИ-НЕ. Корпус К155ЛЕ1 типа 201.14-1, масса не более 1 г и у КМ155ЛЕ1 типа 201.14-8, масса не более 2,2 г.
Корпус ИМС К155ЛЕ1 Корпус ИМС КМ155ЛЕ1
Условное графическое обозначение 1,4,10,13 - выходы; 2,3,5,8,9,11,12 - входы; 7 - общий; 14 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Входной ток низкого уровня |
не более -1,6 мА |
5 |
Входной ток высокого уровня |
не более 0,04 мА |
6 |
Входной пробивной ток |
не более 1 мА |
7 |
Ток потребления при низком уровне выходного напряжения |
не более 27 мА |
8 |
Ток потребления при высоком уровне выходного напряжения |
не более 16 мА |
9 |
Потребляемая статическая мощность на один логический элемент при низком уровне выходного напряжения |
не более 36 мВт |
10 |
Потребляемая статическая мощность на один логический элемент при высоком уровне выходного напряжения |
не более 21 мВт |
Зарубежные аналоги
SN7402N, SN7402J
Приложение №14
Микросхема представляет собой четыре логических элемента 2ИЛИ. Корпус К155ЛЛ1 типа 201.14-1, масса не более 1 г и у КМ155ЛЛ1 типа 201.14-8, масса не более 2,2 г.
Корпус ИМС К155ЛЛ1 Корпус ИМС КМ155ЛЛ1 Условное графическое обозначение 1,2,4,5,9,10,12,13 - входы; 3,6,8,11 - выходы; 7 - общий; 14 - напряжение питания;
Электрические параметры
1 |
Номинальное напряжение питания |
5 В 5 % |
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
4 |
Входной ток низкого уровня |
не более -1,6 мА |
5 |
Входной ток высокого уровня |
не более 0,04 мА |
6 |
Входной пробивной ток |
не более 1 мА |
7 |
Ток потребления при низком уровне выходного напряжения |
не более 38 мА |
8 |
Ток потребления при высоком уровне выходного напряжения |
не более 22 мА |
9 |
Потребляемая статическая мощность на один логический элемент |
не более 39,4 мВт |
10 |
Время задержки распространения при включении |
не более 22 нс |
11 |
Время задержки распространения при выключении |
не более 15 нс |
Зарубежные аналоги
SN7432N, SN7432J
Приложение №15
Список литературы
-
В.Л.Шило "Популярные цифровые микросхемы", Ч. Металлургия, 1988 г.
-
Б.В.Табардин "Интегральные микросхемы. Справочник", М. Радио и связь. 1984
-
Под редакцией A.Ю.Гордонова "Применение интегральных микросхем памяти. Справочник", М. Радио и связь. 1994 г.
-
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
-
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
-
Б.В. Тарабрин "Интегральные микросхемы. Справочник", М., Радио и связь, 1984 г.
-
"Применение интегральных микросхем памяти. Справочник", М., Радио и связь, 1994 г.
1 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.
2 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.
3 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.
4 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.
5 В действительности на выходе преобразователя формируется код для отображения семисегментного символа.
Для
специальности: «Вычислительные машины,
комплексы, системы и сети»
