3.2.3 Армирование монолитного ростверка под внутренние несущие стены
Ростверк
выполнен из бетона класса В15; Rb*
=
8,5*0,9 = 7,65мПа; Rbt
= =0,9*
=
0,75*0,9 = 0,675мПа; Рабочая арматура класса
АIІІ, Rs
= 365 мПа; монтажная арматура класса AI.
Величина погонной нагрузки q2
= 173,62кН/м. Ростверк работает как неразрезная
многопролетная балка с пролетом l
равным
расстоянию между осями свай.
Расчетный
пролет l
= 1,0м.
Расчет ростверка ведем как трехпролетной балки.
Рисунок 3.3
Определяем максимальные изгибающие моменты:
M1 = q2 *l 2/11 = 173,62*1,02/11 = 15,78 кН*м;
М2 = q2 *l 2/16 = 173,62*1,02/16 = 10,85 кН*м;
Армирование ведем по величине максимального момента М1 = 15,78 кН*м;

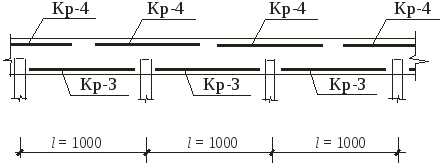

Армирование ростверка ведется каркасами Кр-3 и Кр-4. Каркасы Кр-3 с рабочей арматурой расположенной в растянутой зоне бетона находятся между опорами. Каркасы Кр-4 с рабочей арматурой расположенной в сжатой зоне бетона расположены над опорами.
Рисунок 3.4
Высота сечения ростверка h = 600мм; защитный слой бетона а = 70мм; ширина сечения 600мм. Расчетная высота сечения h–а = 60,0–7,0 = 53,0см.
Находим коэффициент о = М/ Rb* b*ho2 =15,78 *(100) /0,765*60,0*53,02 = 0,012; Этому значению соответствуют величина коэффициента η = 0,999;
Определяем площадь сечения продольной арматуры.
Asтр = М/Rs*η*hо; Asтр = 15,78 *(100)/36,5*0,999*53,0 = 0,82cм2;
Принимаем 2 Ø10 АIII; As = 1,57 cм2;
Монтажную арматуру принимаем из условия Аsm = 0,1*As = 0,1*1,57= 0,157 cм2; Назначаем диаметр монтажной арматуры 6мм, Аsm = 0,57 cм2;
Поперечную арматуру устанавливаем по конструктивным требованиям.
Назначаем Ø поперечных стержней 6 мм, арматура класса А I, принимаем шаг поперечных стержней s = 15 см; (s < h/3 = 60/3 =20 cм);
3.3 Расчет многопустотной плиты перекрытия пк 54-18
3.3.1 Исходные данные
Марка плиты ПК 54-18
Бетон класса В25
Арматура класса АII
Назначение – жилой дом.
Стены – панельные
Полы – ломинат.
Выполнить расчет и конструирование многопустотной плиты перекрытия размером 5,4х1,8
Материалы :бетон класса В25
Rв*
=14,5*0,9=13,05
КН/см2
Rвt=
Rвt*
=1,05*0,9=0,94
МПа
где,
-коэффициент
условия работы, учитывающий влияние
длительно-действующей нагрузки на
несущую способность элемента.
Модуль упругости бетона
Ев=27*10-3 Мпа
Рабочая
арматура класса АII
=280
Мпа
Монтажная арматура класса АI и ВрI
АI
=225
Мпа
ВрI
=410
Мпа
Модуль упругости рабочей арматуры класса АII
Ев=27*10-4 Мпа
3.3.2. Сбор нагрузок
Длительная – 0,3КПа
Кратковременная -1,2КПа
Таблица 1
|
Наименование |
Норматив.нагрузка, КН/м2 |
|
Расчетная нагрузка, КН/м2 |
|
III. От междуэтажного перекрытия Постоянная 1. Ламинат , = 1400 кг/м3, t = 22мм; 2. Фанера, = 1200 кг/м3, t = 10мм; 3. Цементно-песчаная стяжка, =1800 кг/м3, t = 15мм; 4. Минераловатые плиты, =350 кг/м3, t = 25мм; 5. Железобетонная многопустотная плита перекрытия, = 2500кг/м3, t = 220мм; |
0,31 0,12 0,27 0,88
3,2 |
1,1 1,1 1,3 1,2
1,1 |
0,34 0,13 0,35 1,06
3,52 |
|
Итого |
4,78 |
|
5,4 |
|
Временная 1. Длительная 2. Кратковременная |
0,3 1,2 |
1,3 1,3 |
0,39 1,56 |
|
Итого: |
1,5 |
|
1,95 |
|
Всего от междуэтажного перекрытия |
6,28 |
|
7,35 |
