4. Монтажная

Внутренние соединения – показывают реальное положение элементов и принципиальной схемы, их соединения и кабели, которыми отделяются эти соединения. Чертятся элементы в соответствии с их геометрией расположения. Схема применяются наладке и ремонте.

5. Схема подключений

Показывает внешнее подключение данной системы составных частей ЭП между собой и с другим оборудованием.

6. Схема расположения

Определяет относительное расположение частей ЭП на технологической установке и вне нее.

7. Общая схема

Схема для группы ЭП, например, схема линии подачи.

8. Комбинированные

На такой схеме изображены элементы электрооборудования вместе с элементами гидравлики, пневматики и пр.

2. Разомкнутые релейно-контакторные системы АЭП

1. Краткая характеристика релейно-контакторных систем АЭП

В настоящее время эти системы составляют более 80% от всех систем АЭП. Обычно в статике в этих системах двигатель подключен непосредственно к питающей сети, т.е. только аппаратура для организации процессов пуска, торможения (контакторы, реле, тиристорные преобразователи).

Схемы управления таких АЭП конструктивно оформляют в виде станций управления. В схемах станций должны быть типовые узлы управления и электроавтоматические защиты и блокировки.

2. Принципы автоматического управления процессами пуска, торможения, реверса

В разомкнутых системах АЭП для пуска двигателей и асинхронных двигателей с фазным ротором должен быть реостатный способ, который позволяет быстро пустить (остановить) двигатель и ограничить броски тока. Схема ДПТ НВ и диаграмма сигналов при двухступенчатом пуске приведены на рисунках 2.1 и 2.2. Из диаграммы видно, что переключение ступеней реостата должно происходить в определенные моменты времени (t₁, t₂), при достижении определенной скорости (₁, ₂) или при снижении тока якоря до определенного значения (I₂), отсюда три способа управления:

1. управление в функции времени f (t);

2. управление в функции скорости f();

3. управление в функции тока f (I).

Рисунок 2.1

3. Управление в функции времени

Для его реализации нужна аппаратура, контролирующая время (реле времени). Реле времени настраивается на отсчетный период заданных установок, по истечении которых включаются контакторы ускорения, шунтирующие ступени пускового реостата.

1. Схема пуска ДПТ

Типовой узел, обеспечивающий пуск ДПТ НВ в функции времени приведен на рисунке 2.3.

Рисунок 2.3

Рассматривая схему, отвечаем на 7 вопросов:

1) Назначение схемы (название).

2) Состав схемы (перечислить элементы силовой цепи и цепи управления).

3) Исходное состояние системы.

4) Работа схемы (при подаче командного сигнала).

5) Установившийся режим.

6) Диаграммы сигналов во времени, поясняющие процесс пуска.

7) Иллюстрация работы схемы на механических характеристиках.

1. См. название схемы.

2. М – двигатель постоянного тока; R1, R2 – ступени пускового реостата; КУ1, КУ2, КЛ – контакторы ускорения и линейный контактор; РУ1, РУ2 – реле времени с отсчетом уставки при отключенной катушке; КнС, КнП – кнопки Стоп, Пуск (SB1 SB2).

3. Исходное состояние: при подаче питания в силовой схеме ОВ будет под током, а в схеме управления будет включена катушка реле ускорения РУ1.

4. Работа схемы

При нажатии КнП включается линейный контактор КЛ, при этом замыкается его главный (силовой) контакт в цепи якоря двигателя, замыкаются блок-контакты, параллельные пусковой кнопке, а в цепи катушки контакторов ускорения, и размыкается контакт в цепи реле времени РУ1. При этом происходит подключение двигателя к шинам питания и идет разгон двигателя по первой искусственной характеристике. Катушка КЛ встает на самопитание, подготавливается к включению цепь контакторов ускорения КУ1, КУ2, начинается отсчет уставки РУ1. При этом также от броска пускового тока включается РУ2, которое размыкает мгновенно свой контакт в цепи КУ2.

В момент времени t = t_уст РУ1, включается КУ1, силовой контакт которого шунтирует первую ступень пускового реостата (двигатель переходит на искусственную характеристику (2) (см. рисунок 2.4), начинается отсчет уставки РУ2.

В момент времени t = t_уст РУ1 + t_уст РУ2 – включается КУ2, шунтируется вторая ступень, двигатель переходит на естественную характеристику, разгон по которой продолжается до точки, соответствующий моменту сопротивления.

5. Установившийся режим – будет на естественной характеристике.

6. Динамика пуска отражена на рисунке 2.2.

7. Иллюстрация работы схемы на механических характеристиках – рисунок 2.4.

Д



Рисунок 2.4

остоинства схемы:

- простота и надежность аппаратуры;

- удобство регулирования уставок;

- возможность использования однотипных реле времени для ЭД разной мощности;

- инвариантность времени пуска от М_с и момента инерции J

t_n  f (М_с,J);

- отсутствует задержка пуска на промежуточной ступени (что исключает перегорание пусковых сопротивлений).

Недостатки:

- при реализации 4-го и 5-го достоинств возможно срабатывание защиты;

- при моменте на валу дольше расчетного переход на искусственную характеристику (2) и естественную характеристику будет сопровождаться большими бросками тока. При этом момент двигателя увеличивается, а динамический момент не изменится (I_с¹);

- при моменте на валу меньше расчетного переход на искусственную и естественную характеристики будет при меньших бросках тока, т.е. двигатель будет работать с меньшим моментом, но динамический момент не изменится (I_c¹).

2. Схема пуска АД с ФР

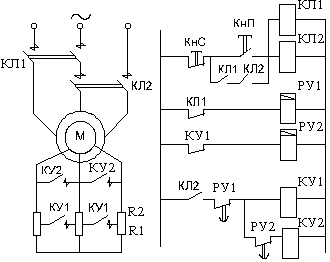

Типовая схема пуска АД с фазным ротором в функции времени и механические характеристики представлены на рисунке 2.5.

Рисунок 2.5

Особенность схемы: используется аппаратура схемы управления на постоянном токе, что применяется в ответственных системах ЭП, либо при большой частоте включений в час (1000 вкл/час). Для подключения трехфазной сети используются два линейных контактора, у которых только по два главных (силовых) контакта.
