Регуляторы
Регуляторы предназначены для суммирования задающего сигнала и сигналов обратной связи, а также для формирования статических и динамических характеристик замкнутой системы.
Регуляторы строятся на операционных усилителях (ОУ) в интегральном исполнении. ОУ имеет пять основных выводов (см. рисунок 3.51):
- два для входных сигналов;
- один выходной;
- два для подключения к источнику питания.
При работе в линейном режиме Uвх = Uвх(–) – Uвх(+) 0. При напряжении питания 15В напряжение насыщения Uнас = 13В (см. рисунок 3.52).
Рисунок 3.51
Рисунок 3.52
.

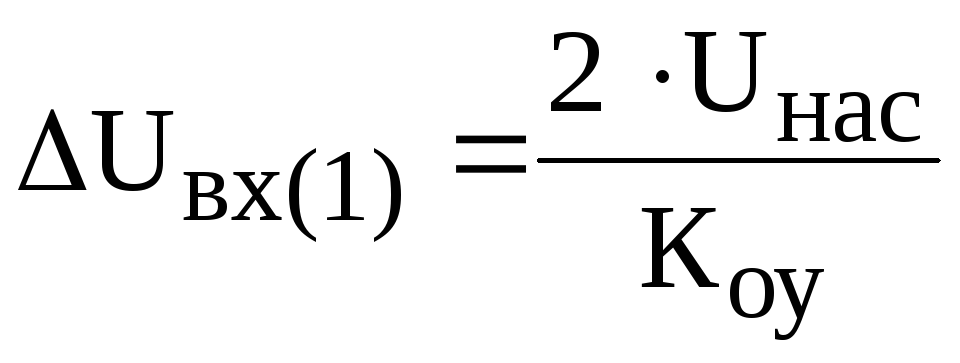

Пример – пусть Коу = 26000 (10000 Коу 100000)
1мВ – перевод ОУ с одного уровня на другой.
а)
б) Рисунок
3.53
-
Основные схемы включения оу
Правила для анализа схем ОУ:
- Uвх 0 (т.к. Коу );
- по входу ОУ не потребляет ток Iвх = 0 (т.к. большое входное сопротивление Rвх ).
Инвертирующее включение
а) В соответствии с рисунком 3.53а, напряжение на выходе ОУ
,
Рисунок
3.54
Uвых = –Ioc Roc (т.к. Uвх = 0),
где Ioc = I1 (т.к. Rвх оу = ); (т.к. Uвх = 0).
Тогда .
б) Инвертирующий сумматор (рисунок 3.53б)
Во входной цепи два независимых контура и I1 не влияет на I2 (см. рисунок 3.54). Выходной сигнал Uвых находится методом суперпозиции.
,
где ; .
Коэффициент передачи по каждому входу разный К1, К2 и К1 = К2 только при равенстве входных сопротивлений
К1 = К2, если R1 = R2.
Инвертирующее включение применяется:
- для масштабного преобразования и инверсии сигнала;
- для суммирования сигналов с инверсией.
Неинвертирующее включение
а) Изолирующий повторитель (рисунок 3.55а)
Uвых = Е1 (Uвх = 0)
б) Неинвертирующий усилитель (рисунок 3.55б)
Uвых = IocRoc + I1R1,
где Ioc = I1 (т.к. Rвх = ); I1 = E1/R1 (Uвх = 0).
Uвых = E1/R1(Roc + R1) = E1(Roc/R1 + 1) = K(+)E1,
где К(+) – коэффициент усиления.
; .
в) неинвертирующий сумматор (рисунок 3.55в)
Uвых = Uвх(Roc/R + 1) = {Roc = R} = 2Uвх (+).
Uвх (+) = ?
Контур К (см. рисунок 3.55в): E1 – E2 = I(R1 + R2);
;
при R1=R2;
.
Если R = R1 = R2 = Roc , то Uвых = Е1 + Е2.
В данном случае источники входных сигналов Е1, Е2 действуют друг на друга, чего нет в системах с инвертирующим включением.
б)
а)
в) Рисунок
3.55
-
Схемы включения оу с ограничением входного сигнала
Ограничение выходного сигнала используется для ограничения величины задающего входного сигнала на внутреннем контуре регулирования в системах с подчиненным регулированием параметров.
-
Схемы включения с нерегулируемым ограничением входного сигнала
В соответствии с рисунком 3.56, ограничение осуществляется за счет введения нелинейных элементов в цепь обратной связи ОУ.
а)
б)
в) Рисунок
3.56
–(UCT VD2 + UVD1) Uвых UCT VD1 + UVD2,
где Uст – напряжение стабилизации;
UVD – падение напряжения на диоде (UVD 1В).
-
Схема включения с регулируемым ограничением выходного сигнала
Принцип классического ограничения состоит в том, что для ограничения выходного сигнала на заданном уровне на вход ОУ следует подавать сигнал в противофазе с задающим.
а)
На рисунке 3.57б применены операционные усилители типа К553УД2А, К153УД2А.
б)
в)

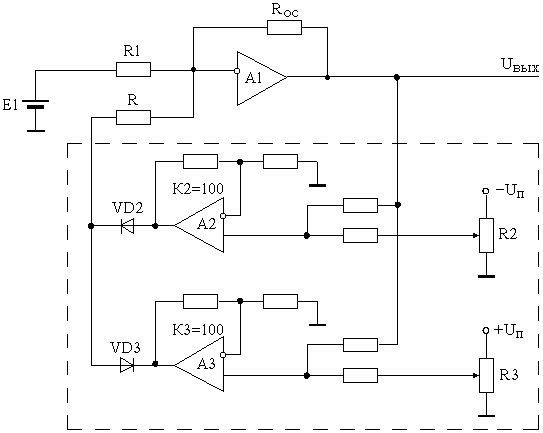

В соответствии с рисунком 3.57г, в исходном состоянии, пока схема не достигла исходного ограничения, на выходе А2 действует U, превышающее по уровню выходной сигнал, следовательно VD3 закрыт. Когда выходной сигнал приблизится к уровню ограничения, установленному на R3, диод VD3 включается и фиксирует уровень выходного сигнала на уровне сигнала ограничения.
г)
д)
Рисунок 3.57

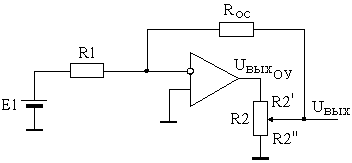

При R2 >> Roc ,
где .
.
