2.2.Схема 2.

Рис.№7. Схема расположения V-образная, парная, угол развала цилиндров 90 градусов (схема 2).

2.2.1. Исследование сил инерции.

Алгебраически суммируем силы инерции попарно для 1 и 3, затем для 2 и 4 цилиндров, т.к. эти цилиндры лежат в одной плоскости. Из табл.7 видно, что эти силы самоуравновешиваются.

Табл.№7 Силы инерции 1 порядка (схема №2)

Чтобы найти суммарную силу инерции 2 порядка также суммируем алгебраически силы в 1 и 3, 2 и 4 цилиндрах, затем полученные величины суммируем геометрически по теореме косинусов.

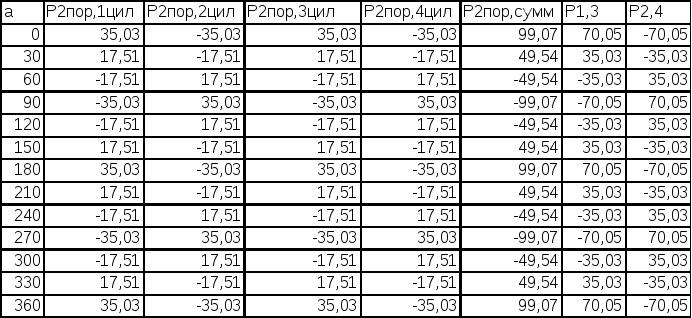

Табл.№8 Силы инерции 2 порядка (схема №2)

Рис.№8. Диаграммы суммарных сил инерции для 4 цилиндров (схема 2).

Выводы:

Для сил инерции I порядка

1. Силы инерции 1 порядка полностью самоуравновешиваются в этой схеме.

Для сил инерции II порядка

2. Величина силы меняется от -Pmax до Pmax . Вектор находится всегда в горизонтальной плоскости.

3. Частота изменения сил равна двойной частоте вращения вала.

4. Уравновесить силы инерции 2 порядка можно, применив систему Ланчерстера с валами, вращающимися с 2 раза большей угловой скоростью, чем коленчатый вал.

2.2.2. Исследование сил рабочего процесса в рабочей полости поршневого компрессора.

Построим график зависимости тангенциальной силы и крутящего момента на коленчатом валу от угла поворота кривошипа. Для этого воспользуемся результатами исследования для одноцилиндровой машины. Составим таблицу суммарных моментов от рабочего процесса всех цилиндров.

Табл. №6. Зависимость вращающего момента от угла поворота кривошипа:

Рис. №6. Зависимость крутящего момента от угла поворота кривошипа:

3. Сводная таблица.

Схема	Силы инерции		Моменты от сил инерции
	I пор.	II пор.	От сил инерции I порядка	От сил инерции II порядка
1 цилиндр	Требует уравновешивания	Требует уравновешивания с помощью системы шестерен	-	-
Схема 1 (веерообразная)	Требует уравновешивания	Требует уравновешивания с помощью системы шестерен	Отсутствуют; цилиндры расположены в одной плоскости.	Отсутствуют; цилиндры расположены в одной плоскости.
Схема 2 (V-образная)	Само уравновешиваются	Само уравновешиваются	Максимальное значение момента от сил инерции I порядка

Сапегин 2231

Таблицы суммарных сил (схема 2)

Диаграммы для 4 цилиндров (схема 2)

19
