2.1.4. Подбор сечения связей

Сечение связей будем подбирать по предельной гибкости. Схема связей по колоннам показана на рисунке 18.

Рис. 18. Схема связей по колоннам

Геометрическая длина связи . Расчетные длины связи .

Колонны, второстепенная балка и диагональный элемент связей образуют треугольную стержневую систему. Для обеспечения неизменяемости этой системы диагональный элемент должен надежно работать на сжатие. Поэтому подбираем наклонный элемент связей по предельной гибкости на сжатие [λ] = 200 (таблица 19* [1]). Требуемые радиусы инерции сечения связи: , .

Принимаем сечение связи в виде гнутосварной квадратной трубы

Гн.140×4 по ТУ 36-228-80 с радиусами инерции и .

Библиографический список

1. СНиП II-23-81* Стальные конструкции / Госстрой России. – М.: ГУП ЦПП, 2003. – 96 с.

2. СНиП 2.01.07-85*. Нагрузки и воздействия / Госстрой России. – М.: ГУП ЦПП, 2003. – 44 с.

3. Васильченко, В.Т. Справочник конструктора металлических конструкций / В.Т. Васильченко, А.Н. Рутман, Е.П. Лукьяненко. – 2-е изд., перераб. и доп. – Киев: Будивельник, 1990. – 312 с.

4. Малая советская энциклопедия. Т.1. / Гл. ред. Б.А. Введенский. – 3-е изд. – М.: Бол. сов. энциклопедия, 1958. – 1274 с.

5. Металлические конструкции: Общий курс: учебник для вузов / Г.С. Веденников,  Е.И. Беленя, В.С. Игнатьев [и др.]. – М.: Стройиздат, 1988. – 760 с.

6. Металлические конструкции (вопросы и ответы): учебное пособие для вузов / Под ред. В.В. Бирюлева. – М.: Изд. АСВ, 1994. – 336 с.

7. Советский энциклопедический словарь / Гл. ред. А.М. Прохоров.

– 3-е изд. – М.: Сов. Энциклопедия, 1985. – 1600 с.

8. Файбишенко, В.К. Металлические конструкции / В.К. Файбишенко. – М.: Стройиздат, 1984. – 336 с.

Приложение 1. Примеры выполнения графической части курсовой работы

Приложение 2. Варианты узлов сопряжения элементов балочной клетки

Приложение 3. Таблица для подбора сечения центрально-сжатых сквозных колонн из двух швеллеров

Величина расчетной продольной силы N в тс, которую может воспринять стойка из двух швеллеров по ГОСТ 8240-89 из стали С235 по ГОСТ 27772-88*

Швеллер:		[12	[14	[16	[18	[20	[22	[24	[27	[30	[33	[36	[40	Схема стойки
Расчетная длина стойки lef в м	3 3,5 4 4,5 5 5,5 6 6,5 7 7,5	42,7 39,7 36,4 32,2	51,9 50 47,6 43,9 41 36,5	62,3 60,2 58,2 55,5 52,1 48,6 44,5	71,6 70,1 68,5 66,2 63,5 59,5 56,4 52,6 49,1	82,1 80,8 79 77,2 75,1 72,4 68,8 65,7 61,8 57,7	95 93,3 91,8 90,3 88,2 85,7 83 80,2 76,2 72,1	109,3 108,2 106,4 104,6 103 101,1 98,5 95,6 92,7 88,6	126,3 125 123,6 122,5 121,1 118,5 116,5 114,5 111,8 108,4	145,1 144,2 143 141,3 140 138,2 136 134 131,5 128,4	169 167,5 166 164,5 163 161,5 160 157,5 155,5 153	195 193 192 191 189 187 185 183,5 182 179	226 224 222 221 219 217 215 213 211 210
С в мм ≥		180	180	180	200	220	240	280	320	360	400	440	480
Планки в мм	L1 ≤	540	580	620	680	720	770	840	860	880	900	940	980
	hp ≥	100	100	120	120	140	140	160	180	200	220	240	260
	tр ≥	8	8	8	8	8	10	10	10	10	12	12	12

Приложение 4. Базы колонн

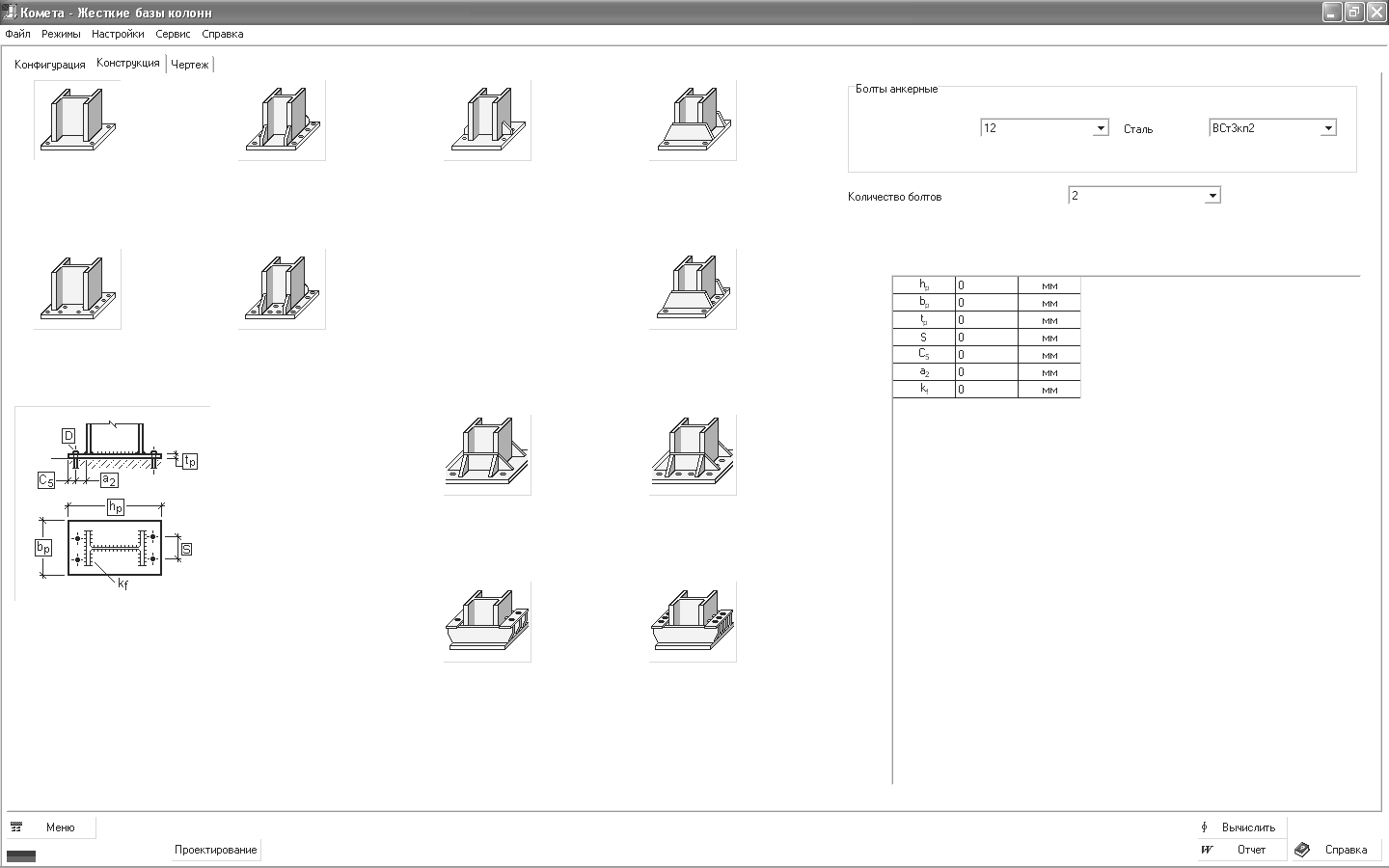

Узлы жесткого сопряжения колонн с фундаментами при толщине опорной плиты не менее 40мм и диаметре анкерных болтов не менее 24мм

Узлы шарнирного сопряжения колонн с фундаментами

Приложение 5. Ордеры древнегреческих колонн

Дорический Ионический Коринфский

Размеры колонн приведены в относительных единицах. За условную единицу измерения здесь принят размер высоты антаблемента (Entablature).

Учебное издание

Шафрай Сергей Дмитриевич

Шафрай Константин Анатольевич

СТОЕЧНО-БАЛОЧНЫЕ МЕТАЛЛОКОНСТРУКЦИИ
