1)Понятия о крышах, классификация, требования.

Крыша (покрытие) – это совокупность конструктивных элементов, завершающих здание и защищающих его от внешней среды.

Крыша состоит из несущих конструкций (плиты покрытия или стропила) и ограждающих конструкций (кровля).

Классификация:

1) по форме:

- плоские

-скатные

2)По конструкций:

- чердачные

-бес чердачные (совмещённые)

3)По несущим конструкциям:

- стропильные

- из сборных железобетонных плит

4)По функций:

- эксплуатируемые

-не эксплуатируемые.

Различают следующие виды крыш:

- сборные железо­бетонные (Рис. 1) из конструкций и деталей заводско-1 го изготовления, широко применяемые в современных гражданских зданиях;

- скатные (одно-, двух- и многоскат­ные) с уклонами поверхности более 10°;

-чердачные, об­разующие между перекрытием верхнего этажа и крышей замкнутое пространство;

-совмещенные (покрытие), объ­единяющие в одну конструкцию перекрытие верхнего этажа и кровлю. Из-за низких эксплуатационных ка­честв применение таких крыш ограничено;

-эксплуатиру­емые (террасы)— для размещения на них спортивных площадок, мест отдыха, садов и т.д.

Более долговечными и огнестойкими являются несущие конструкции скатных крыш, выполненные из железобетона. На Рис. 1 показан пример решения скатной крыши, выполненной из железобетонных ребристых панелей с размерами 6,0 х 1,2 м и высотой продольного ребра 0,3 м.

Требования.

1. Водонепроницаемость

2. Атмосферостойкость

3. Прочность

4. Устойчивость

5. Долговечность

6. Огнестойкость

7. Индустриальность

8. Экономичность

К покрытиям предъявляют следующие основные требования. Конструкция по­крытия должна обеспечивать восприятие постоянной нагрузки (от собственной массы), а также временных нагрузок (от снега, ветра и возникающих при эксплуа­тации покрытия). Ограждающая часть покрытия (кровля), служащая для отвода осадков, должна быть водонепроницае­мой, влагоустойчивой, стойкой против воздействия агрессивных химических ве­ществ, содержащихся в атмосферном воз­духе и выпадающих в виде осадков на покрытие, солнечной радиации и мороза, не подвергаться короблению, растрески­ванию и расплавлению. Конструкции по­крытия должны иметь степень долговечности, согласованную с нормами и клас­сом здания.

Важными требованиями к покрытиям являются экономичность их устройства и обеспечение расхода минимальных де­нежных средств на их эксплуатацию. Осо­бое значение имеет применение инду­стриальных методов при устройстве по­крытий, что снижает трудозатраты на строительной площадке и способствует повышению качества строительно-мон­тажных работ.

Для обеспечения отвода осадков по­крытия устраивают с уклоном. Уклон за­висит от материала кровли, а также кли­матических условий района строитель­ства. Так, в районах с сильными снегопа­дами уклон определяется условиями снегоотложения и удаления снега; в районах с обильными дождями уклон кровли дол­жен обеспечивать быстрый отвод воды; в южных районах уклон покрытия, а так­же выбор материала кровли определяют­ся с учетом солнечной радиации.

Скатные крыши и их элементы

Крыши с наклонной поверхностью кровли называют скатными. Формы таких крыш зависят от архитектурых особенностей и конфигурации здания. Скатные крыши могут быть односкатные, двухскатные, четырёхскатные, много скатные, сводчатые, шатровые, пирамидальные и купольные. (Рис. 2, а — з).

В зданиях небольшой ширины часто устраивают односкатные крыши. Крышу здания со стоком воды на две противоположные стороны называют двускатной.

В настоящее время дву – четырехскатные крыши применяют при возведении малоэтажных зданий.

Рекомендовано применять скатные крыши для зданий до 5-6этажей.

Скатная крыша – это крыша, имеющая уклон более 10°.

Скатами называются наклонные прямоугольные плоскости крыши. Нижнюю часть ската – спуском, а нижнюю кромку ската обрезом кровли.

К элементам скатной крыши (Рис.4) относят: вальмы — треугольные скаты крыш; пересечения скатов, образующие выступающие углы, называют ребрами; конек — ребро двугранно­го угла, образуемого в вершине крыши двумя скатами;

ендову — пересечение скатов в форме западающе­го угла, обеспечивающего сток воды;

фронтон — верх­нюю треугольную часть наружной стены, ограждающую чердак;

щипец — выступающая часть стены над поверх­ностью скатов; слуховое окно — для освещения и провет­ривания чердака.

Для предотвращения подтаивания сне­га на крыше под влиянием теплоты, про­никающей снизу через кровлю, образова­ния наледей и сосулек на свесе крыши и повреждения крыш необходимо в со­ответствии с ранее изложенными требо­ваниями произвести теплотехнический расчет чердачного перекрытия и обеспе­чить его хорошее утепление. Одновремен­но необходимо устройство под утеплителем надежного пароизоляционного слоя и обеспечение интенсивного проветривания чердака. Для вентиляции используют слуховые окна и окна, устраиваемые во фронтонах, щипцах и заполняемых створками типа «жалюзи», хорошо пропускающих воздух и не допускающих попадания в чердак снега и дождевой воды. Слуховые окна размещают на высоте 1...1,2 м от уровня верха чердачного перекрытия.

Рисунок 4

Элементы скатных кровель.

1. Скаты

2. Фронтон (торец двускатной крыши)

3. Конёк (ребро двухгранного угла от двух скатов в вершине крыши)

4. Слуховое окно (для освещения и венцеляций чердачного помещения)

5. Вальма ( треугольный скат)

6. На косное ребро (выступающий наклонный угол крыши)

7. Ендова (разжелобка) – линия пересечения двух взаимно перпендикулярных скатов

8. Обрез кровли

9. Тимпан фронтона (защищает стену от атмосферных осадков)

Спуск (верхняя часть ската)

10. Щипец

11. Срез кровли

12. Верхняя часть ската

Внутри чердака иногда целесообразно устраивать жилые мансардные помеще­ния (Рис. 5), которые в каменных зда­ниях отделяются от чердака брандмауэ­рами, а в деревянных — трудносгораемы­ми перегородками.

Рисунок 5.

Крыша с мансардой

НАСЛОННЫЕ СТРОПИЛА И ИХ ЭЛЕМЕНТЫ

Несущими конструкциями скатных крыш являются наслонные стропила или стропильные фермы, по которым делают обрешетку, являющуюся основанием для кровли (Рис.6, а - в).

При пролетах между опорами до 6 м между ними устраивают наслонные стропила. Стропильные фермы применяют при больших пролетах, а также в случае отсутствия промежуточных опор (например, для зрительных и спортивных залов).

Они представляют собой пространственную систему, состоящую из следующих элементов: стропильных ног (наклонных балок на двух опорах);

мауэрлатов (горизонтальных элементов), уложенных по наружным стенам здания и предназначен­ных для восприятия нагрузки от концов стропильных ног могут быть из брусьев, укладываемых по всей длине здания или по его периметру, а также в виде брусьев-коротышей, укладываемых прерывисто (только под стропильные ноги);

лежня (горизонтального элемента), служащего опорой для стоек;

стоек (вертикальных элементов), опертых на лежень и поддерживающих коньковый прогон;

конько­вого прогона, на который уложены верхние концы стро­пильных ног;

подкосов (наклонных элементов), поддер­живающих стропильные ноги в середине пролета при пролете более 5 м;

риге­лей (затяжек), связывающих стропильные ноги между собой: верхних прогонов, поддерживающих стропильные ноги. Сопряжение отдельных элементов стропил между собой обычно осуществляется с помощью врубок или металлических креплений (гвоздей, болтов, скоб и др.). Расстояние между стропилами принимают от 0,8 до 1,7 м.

На (Рис. 6,б, в) показан пример решения двускатной крыши из наслонных стропил. На внутренние опоры укладывают прогоны, по которым через 3...6 м друг от друга устанавливают стойки, поддерживающие верхние прогоны. Стойки и прогоны образуют опорные рамы под стропила. Часто для повышения жесткости и уменьшения сечения прогонов под ними ставят подкосы. Нижние концы стропил обычно не выходят за пределы мауэрлата.

В уровне карниза (Рис. 91,а, б) к нижнему концу стропильных ног прибивают кобылки (коротыши досок), по верху которых настилают обрешетку из досок или брусков, являющихся основанием для кровли. Над кар­низом обрешетку устраивают сплошной, а выше — раз­реженной.

В местах пересечения скатов (Рис. 7,а) устанавли­вают диагональные (накосные) ноги, на них опирают укороченные стропила (нарожники).

Наслонные стропила выполняют из брусьев или до­сок. Сопряжение элементов осуществляют с помощью врубок (Рис. 7, б—г), усиленных болтами, скобами, гвоздями. Концы стропильных ног (через одну) закреп­ляют проволокой к чердачному перекрытию или к косты­лям, забитым в кирпичную стену. Это повышает устой­чивость скатных крыш при ветровых нагрузках.

Для повышения огнестойкости деревянных конструкций крыш их обычно окрашивают известковыми или спе­циальными растворами. Все деревянные конструкции, работающие в контакте с каменными, необходимо тщательно антисептировать и между ними проклады­вать гидроизол.

Необходимо учитывать, что рассмо­тренные типы крыш из наслонных стро­пил требуют при устройстве значи­тельных трудозатрат.

КОНСТРУКЦИИ ДЛЯ ПЕРЕКРЫТИЯ ЗАЛОВ

Залы — это помещения больших размеров в общественных зданиях, предназначенные для проведения собраний, спортивных игр, показа кинофильмов и других целей.

Фермы применяются в основном для большепролётных сооружении- залы в общественном месте. Фермы могут выполнятся из дерева, металла, железобетонные и металлодеревянные.Пролёты- 18,24,30,36м.

Для большепролётных сооружении могут применятся стропильные балки длинной 9,12,18м. Могут быть односкатные таврового сечения, двускатные двутаврового сечения

Для перекрытия залов используют:

железобетонные плиты типа 2Т (Рис. 8, а, б) шири­ной 3 м (основные) и 1,5 м (доборные), имеющие пролеты 9, 12, 15 м. Для подвески электроарматуры в не! сущих продольных ребрах плит предусмотрены отверстия;

железобетонные стропильные балки (Рис. 8, в—д) пролетом 9, 12, 18 м. В зависимости от формы поперечного сечения и очертания верхнего пояса их называю односкатными таврового сечения; двускатными двутаврового сечения; решетчатыми, имеющими прямоугольно сечение с отверстиями для пропуска воздуховодов, электрического кабеля и других коммуникаций;

железобетонные стропильные фермы (Рис. 8, ж) пролетом 18 и 24 м. По очертанию верхнего пояса и виду решетки (стоек и раскосов) их называют: сегментными раскосными; арочными безраскосными.

По верху стропильных балок или ферм, перекрыва­ющих зальное помещения, укладывают плиты покрытия, (Рис. 9). Они вместе с кровлей образуют покрытие (крышу) зала.

Более дешёвые кровли из сборных досчатых стропил заводского изготовления могут выполняться в виде ферм, по форме треугольные, сигментные, полигопальные, с параллельными поясами.

Кровля- висячие стропила работают на растяжение. Висячие конструкции делятся на вантовые и собственно висячие. Несущими элементами в вантовых покрытиях являются тросы и вантовые прямолинейные элементы. В качестве настилов могут быть алюминево-пластмассовые панели, коробчатые настилы из стеклопластиков и сотовые панели. Вантовые покрытия - могут быть пролётом 100м и более.

Водоотвод со скатных кровель.

Водоотвод со скатных крыш может быть организованный и не организованный.

Неорганизованный водоотвод обеспечивает сброс воды не­посредственно с обреза кровли. Его устройство допускается в основном для малоэтажных зданий (до пяти этажей), располагаемых с отступом от тротуара. Однако при неорганизованном отводе во­ды следует предусматривать свес карниза не менее 550 мм. При организованном водоотводе устанавливают настенные или подвесные желоба, лотков, водосборные во­ронки и водосточные трубы (Рис. 10). Водосточная труба отступает от стены на 200мм, выпуск воды осуществляется на отмостку и расстояния от земли 20-25мм в зданиях до 5 этажей.

Водосточные трубы обычно изготовляют диаметром 13 см. Их количество опреде­ляют из расчета 1 см2 сечения трубы на 1 м2 кровли на расстоянии 18...20 м друг от друга. Крепят трубы к стене с по­мощью костылей.

На крышах зданий высотой более 10 мм и при уклонах свыше 18° необхо­димо устраивать ограждения высотой не менее 0,6 м, что обеспечивает безопас­ность работ по очистке от снега и ремон­ту кровли. Ограждения выполняют из круглой или полосовой стали в виде сварных решеток, укрепляемых на стальных стойках с подкосами или на кирпичных парапетных столбиках. Стальные стойки и подкосы устанавли­вают поверх кровли и прибивают к обре­шетке крыши. Под лапки стоек и подко­сов для надежной гидроизоляции ставят специальные прокладки из листовой ре­зины.

Слуховое окно и ограждения Слуховое окно (Рис 10а, а- д) предназначены для выхода на крышу, проветривания и освещения чердака. Они имеют остекленные переплеты и деревянные жалюзийные решетки.

Ограждения крыш (Рис 10а, д) выполняются решетчатыми высотой не менее 0.6 м. Для обеспечения безопасности ремонтных работ крыши жилых зданий в три и более этажей, а общественных выше 10 м должны иметь ограждения.

Конструктивные элементы колонных строении.

Наслонные стропила - основная несущая конструкция скатных крыш. Они выполняются в виде стропильных ног на расстоянии 0,5-1,7м в зависимости от пролёта и опираются на мауэрлаты и коньковые прогоны. По ним выполняют обрешётку либо сплошной настил из досок, который является основанием для кровли.

Рисунок 11. Конструктивные элементы наслонных строил

1-стены

2-плиты перекрытия

3-утеплитель

4-лежень (служит опорой для стоек)

5-стойка (3-6см опираются на лежень) поддерживают коньковый прогон

6-коньковый прогон

7-толь

8-мауэрлат

9-стропильная нога (расст. 0,8-1,7м)

10-подкосы (раскосы) (при пролёте >5м). (Поддерживающие стропилы, лаги)

11-ригель (затяжка) (при пролёте >3,5м). (Связывающие страпилы и лаги между собой).

12-кобылка

13-обрешётка

14-сплошной настил из досок

Мауэрлат воспринимает нагрузку от стропильных ног.

Стойки располагают через 3-6м.

Ригели связывают стропильные ноги по горизонтали между собой. Выполняют при пролёте более 3,5м.

Обрешётка выполняется из досок или брусков, в зависимости от кровли, и является основанием для кровли.

Сопряжение элементов осуществляется с помощью врубок, усиления балок скобами или гвоздями. Концы стропильных ног закрепляют проволокой к чердачному перекрытию или к постелям, забитых в кирпичную стену.

Для повышения огнестойкости обрабатывают известняковым раствором.

Все деревянные конструкции при контакте с каменными, антисептируют и выполняют прокладки из толя, рубероида или других водоизоляционных материалов.

КОНСТРУКЦИИ ПОДВЕСНЫХ ПОТОЛКОВ

Подвесной потолок — это декоративно-отделочный экран, закрепленный к покрытию или перекрытию зда­ния (Рис. 12). Такой потолок по акустическим и архи­тектурным соображениям устраивают в кинотеатрах, конференц-залах и других общественных помещениях.

Несущая часть подвесных потолков, включает; под­вески, закрепленные в покрытии или перекрытии, с гори­зонтальными направляющими; детали крепления и регу­лировки; каркас (из продольных и поперечных раскла­док), поддерживающих горизонтальное ограждение; опорные уголки, закрепленные по периметру стен поме­щения.

Заполнение (лицевую плоскость потолка) выполняют из гипсокартонных листов, минераловатных или гипсовых плит (гладких, рельефных, перфорированных), алюминиевых профилей и т. д. В плоскость подвесных потолков нередко встраивают светильники, располагаемые точечно, полосами или световыми панелями.

Наиболее распространены следующие конструкци подвесных потолков:

из гипсокартонных листов с каркасом из стальных оцинкованных профилей (Рис. 13,а). Листовое ограждение самонарезающими винтами закрепляют к короткообразным направляющим. Фигурными зажимами их соединяют с несущими горизонтальными профилями, вися­щими на вертикальных подвесках;

из минераловатных плит «Акмигран» с каркасом из алюминиевых профилей (Рис. 13,6). Плиты вставляют в пазы на полки алюминиевых профилей. Прогибу лице­вой поверхности потолка препятствуют шпонки, заложен­ные в поперечных швах между плитами. Расстояние ме­жду алюминиевыми профилями фиксируют гребенки — поперечные уголки с прорезью.

Поверхность потолка регулируют раздвижными под­весками на горизонтальных направляющих, подвешен­ных к покрытию здания. Лицевые элементы заполнения не только определяют декоративность подвесных потол­ков, но и влияют на конструкцию их несущей части.

Крыши раздельных конструкции или плоские.

Крыши чердачного типа из сборных железобетонных элементов называют раздельными. Основные несущие элементы крыши- сборные железобетонные плиты покрытия. Крыша в этом случае плоская с парапетом и внутренним организованным водоотводом. Высота чердака таких крыш не менее 1,6 м, в пониженных местах (у кар­низа или под водосборным лотком) не менее 1,2 м.

По виду чердака и кровли крыши раздельной конст­рукции могут быть:

-с холодным чердаком и рулонной или мастичной кровлей. Чердачное перекрытие таких крыш утепленное. Кровельное покрытие — холодное из ребристых или плоских плит, опертых на наружные или внутренние, поперечные стены. Кровля рулонная или мастичная укладывается по выравнивающей це­ментной стяжке. Для вентиляции чердака в стенах предусмотрены продухи (Рис 14,а, б);

-с холодным чердаком и безрулонной кровлей. Такие крыши устраивают с наружным иди внутренним водостоком. Чердачное перекрытие — утепленное. Кровля — из ребристых плит и водосборных лотков, изготовленных из водонепроницаемого бетона. Их наружная поверхность покрыта слоем гидроизоляционной мастики. Тщательная заделка стыков и сопряжений между панелями и плита­ми обеспечивает водонепроницаемость и долговечность безрулонной кровли (Рис 14 в, г).

-с теплым чердаком и рулонной или безрулонной кровлей. Чердачное перекрытие из сборных железобетонных плит без утеплителя. Стены чердака такой же конструкции, как и наружные. Кровельное покрытие — утепленное.

-При рулонной кровле (Рис 14, а) крыши раздельной конструкции выполняют из плоских керамзитобетонных плит или из утепленных (трехслойных) ребристых плит с рулонным ковром;

при безрулонной кровле (Рис 14,б) водоотвод из ребристых плит и водосборных лотков, у которых ребра и верхний кровельный слой тол­щиной 50 мм изготовлены из плотного водонепроницае­мого бетона, а нижняя часть (теплоизоляция) — из керамзитобетона. Как и в крышах с холодным чердаком, наружная поверхность плит и лотков покрывается гид­роизоляционной мастикой «ЭГИК», «Вента» и др.

Конструктивные узлы безрулонной крыши (Рис.15 , д—ж) выполняют «способом перекрытия элементов».

Например, продольный стык ребристых безрулонных плит накрывают П-образным бетонным нащельником. Свес кровельных плит (при опирании на водосборные лотки) перекрывает продольное несущее ребро уложен­ного лотка. Места опирания плит кровли на наружные стены закрывают Г-образным бетонным элементом. Это обеспечивает водонепроницаемость железобетонных по­крытий с безрулонной кровлей.

Крыши с теплым чердаком целесообразны в жилых домах высотой более пяти этажей.

Водоотвод на плоских крышах. Эксплуатируемые крыши. Выход на крышу.

Водоотвод с плоских крыш может быть неорганизованный — со сбросом стекающей воды по свесу кровли, наиболее дешевый, но вызывающий образование нале­дей и сосулек на карнизах стен:

наружный организованный водоотвод с уклоном крыши в сторону наружных стен и системой желобов, водоприемных воронок и водосточных труб;

внутренний организованный (Рис 17, а) с уклоном крыши к середине здания, через водоприёмные воронки по стоякам из труб в дождевую канализацию. Стояки располагаются в мусоропроводах и лестничных клетках. Водоприёмные воронки отстоят от стен и парапета от 1-2м и по кровле располагаются не далее чем на 24м друг от друга.

Эксплуатируемые крыши (Рис. 16)—это плоские покрытия (уклон 1—5°), предназначенные для разме­щения спортивных площадок, садов, кафе и т.д. На та­ких крышах устраивают полы из бетонных плит, уло­женных по слою щебня. Эксплуатируемые крыши могут быть неудачными или бесчердачными. Чердак таких крыш используют для размещения инженерных комму­никаций и наблюдения за состоянием покрытия. Подъем на эксплуатируемые крыши осуществляется по двухмаршевым лестницам, а их безопасная эксплуатация обес­печивается ограждением.

Выходы на крышу (Рис. 17,6) осуществляют через надстройку (шахту) над лестничной клеткой. В зданиях, оборудованных лифтами, выход на крышу предусматривают из помещений, смежных с машинными отделениями лифтов. В современных зданиях предусматривают один выход на 1000 м2 покрытия.

Конструкций крыш над мансардными этажами.

Недостаток свободных территорий дороговизна нового строительства, необходимость подводки сетей,- привели к тому что стали устраиваться мансардные этажи или конструкций зданий.

Мансарда- это этаж полностью или частично образованный поверхностью наклонной или ломанной крыши.

При проектировании руководствуются СН и П 2.08.01-89 и изменение к нему.

Мансарды могут устаиваться в существующем чердачном помещении путём утепления холодной крыши либо надстраиваются этажи из мелких сборных элементов. Могут быть в виде деревянного каркаса и заполнением из утеплителя, могут выполняться из наклонных легкобетонных панелей.

-несущая часть покрытия (стропильные ноги)

-пароизоляция

-утеплитель

-облицовка на откосе (металочерепица, металопрофиль и др. кровельные листы иногда сплошные кровельные плиты).

Понятие о кровле. Требование к кровлем. Кровля скатных крыш.

Кровля- это верхний элемент крыши, защищающий здания от атмосферных осадков. Проектируется по СНБ 5.08.01-2000. Кровли и пособие к этому СНБ «Проектирование и строительство кровель».

Типы кровель.

1. Из листовых материалов (кровельная сталь, асбестоцементные листы)

2. Плиточные кровли (из черепицы, из чешуйчатых битумасодержащих материалов)

3. Рулонные кровли (из синтетических битумосодержащих мягких материалов)

4. Мастичные кровли (из мастик с тканевым армированием и мастичные без тканей).

Требования.

- водонепронецаемые

- атмосферостойкие

- прочные

- долговечные

- огнестойкие

- устойчивы

- индустриальны

- экономичны

Все отвесные места (свесы, примыкание к трубам, вентканалам, парапетам и т. д ) всегда отделывают дополнительными слоями из кровельной стали. (Рис 18, а- в)

КРОВЛЯ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ

Волнистые асбестоцементные листы (Рис. 19, а) укладывают при уклонах ската 18—30° по разреженной обрешетке из брусков или досок. Укладку ведут горизонтальными рядами (от карниза к коньку) с напуском до 120—140 мм. Смежные листы в горизонтальных рядах (Рис. 19,6) стыкуют внахлестку с напуском на одну волну. В местах стыка четырех углов (Рис. 19, в) подрезают кромки двух средних листов верхнего и нижнего ряда, что позволяет избежать утолщения в кровельном покрытии. Закрепляют уложенные листы гвоздями с оцинкованной шляпкой, под которые подкладывают шайбу из рубероида.

Конек и ребра крыши закрывают фигурными листами (шаблонами), а разжелобки покрывают оцинкованной сталью. Кровли из асбестоцементных листов огнестойки, долговечны и удобны в эксплуатации.

Рулонные и мастичные кровли.

Кровля – ограждающая часть здания, защищающая его от воздействия внешней среды. Для плоских крыш чаще всего применяются рулонные и мастичные кровли.

Рулонные кровли (Рис 20,а) выполняются из битумных и битумно-полимерных материалов с хромирующей синтетической, стекло или картонной основой;

так же из эластомерных вулканизированных и плёночных материалов, на картонной основе рубероида и толью только для зданий со сроком службы до 5 лет.

Количество слоёв выбирается по таблице из СНБ в зависимости от материала и уклона кровли. При уклонах менее 2,5%, как правило три слоя при больших уклонах два слоя материала.

Способы закрепления первого слоя водоизоляционного ковра к основанию под кровлю:

1. Сплошное наклеивание (наварка) на горячих или холодных мастиках на предварительно обработанную поверхность.

2. Сплошное или частичное полосовое наклеивание с полной проклейкой внахлёст.

3. Механическая закрепления к основанию (гвоздями, дюбелями,) с полной проклейкой или наваркой внахлёст при уклоне больше 25%.

4. Свободная укладка элостомерных материалов с пригрузочным балластным слоем из щебня, гальки.

Количество слоев водоизоляционного материала 2-3 принимают в зависимости от уклона кровли . Все последующие слои водоизоляционного ковра следует укладывать со сплошной наклейкой (наваркой). Полотнища рулонных материалов при уклонах до 15% располагают параллельно, а при больших уклонах перпендикулярно коньку с напуском полотнищ 80 мм. В местах примыкания кровель к выступающим элементам и в местах устройства температурных швов укладываются дополнительные слои ковра. По верху парапета укладываются парапетные плиты или металлический лист. Водоизоляционный материал может крепиться к брусу в стене парапета либо заводится наверх парапета под плиту или кровельную сталь.

Мастичные кровли (Рис 20,б) следует выполнять из горячих или холодных битумно-полимерных мастик с армирующими прокладками из синтетических рулонных материалов, стеклоткани, стеклосетки или стеклохолста.

На подготовленное основание по слою грунтовки расстилают полотнища стеклохолста (перпендикулярно стоку воды) с напуском кромок не менее 100мм первый слой наклеивается перпендикулярно стоку воды каждый последующий слой наклеивается во взаимно перпендикулярном направлений. Холодная битумная мастика, пропитывая разложенные полотнища, приклеивает их к основанию, затем по слою мастики укладывают ещё два слоя стеклохолста во взаимно перпендикулярных направлениях.

При уклонах от 2,5 до 10% три слоя, от 10-20% два слоя. Верхний слой выполняется из рулонного материала типа гидроизол при уклонах от 10-20%.

Защитным слоем мастичных кровель является слой гравия, втопленного в битумную мастику, или окраска специальными отражающими свет красками, снимающими тепловое воздействие солнечной радиации.

Уклоны кровель из рулонных и мастичных материалов следует принимать в соответствии с требованиями СНБ.

Совмещённое покрытие или крыши.

Совмещёнными крышами называют пологие бес чердачные крыши, в которых крыша совмещена с конструкцией чердачного перекрытия и нижняя поверхность является потолком помещения верхнего этажа.

Совмещённая крыша может быть вентилируемая и не вентилируемая и может быть инверсионная с обратным расположением слоёв.

Конструктивные схемы:

а) невентилируемая крыша б) вентилируемая крыша

1)Если несущая часть невентилируемой крыши выполнена из лёгкого бетона, то она одновременно исполнять роль утеплителя.

2)Совмещённая вентилируемая кровля или двухоболочковая.

Вентилируемые покрытия отличаются от невентилируемых тем, что поверх теплоизоляции устраивают воз­душную прослойку (зазор), а вместо стяжки укладывают тонкие железобе­тонные плиты или панели. Воздушная прослойка содействует удалению излиш­ней влаги из утеплителя и обеспечивает этим его хорошие теплозащитные свой­ства.

Эта конструкция может изготавливаться на заводе из ребристых плит с преформованным утеплителем (комплексные плиты).

3)Инверсионная кровля.

Выполняется под озеленение на кровле и под эксплуатируемые кровли. Уклон обычно 1-5⁰. Над утеплителем может устраиваться воздушная прослойка. На эксплуатируемых кровлях размещают пешеходные дорожки, спортплощадки, сады, аэродромы и т.д.

Выходы на крышу осуществляют через постройку (шахту) над лестничной клеткой, при наличии лифта выход устаивают из помещений, смежных с машинными отделениями лифта на 100кв. м один выход, высота парапета 45-60см и металлическое ограждение не менее 30см. Для обеспечения во­доотвода с крыш их уклоны делают от 8 до 2° и устраивают также крыши с ну­левым уклоном. В соответствии с этим кровля состоит из 3, 4 и 5 слоев руберои­да при уклонах соответственно 5...7, 2...5 и 1,5...2°.

Для повышения долговечности в каче­стве кровли следует использовать синте­тические рулонные материалы (стеклорубероид, стеклопласт), а также настилать кровлю с мастичным покрытием.

Система водоотвода.

Водоотвод с крыш может быть органи­зованный, по наружным или внутренним водостокам, и неорганизованный, со сво­бодным сбросом воды со свеса карниза..

Неорганизованный водоотвод допускает­ся устраивать с совмещенных крыш зда­ний не более пяти этажей и не имеющих балконов, и отделённых от тротуа­ров и проезжих дорог газонами

При этом надо учитывать, что в трехэтажных зданиях и выше при свободном сбросе воды увеличивается увлажнение стен, особенно с наветренной стороны, что вредно сказывается на их долговечности.

При стоке талых вод на свесах карнизов образуются наледи и сосульки, при уда­лении которых нередко повреждаются ру­лонный ковер и карнизы. На Рис. 22 по­казано конструирование карнизного узла совмещенного покрытия при неорганизо­ванном водосбросе.

В случае, когда устройство неорганизо­ванного водоудаления с крыши не допу­скается, устраивают систему организо­ванного водосброса через желоба и водо­сточные трубы (Рис. 23,6). Однако в районах с расчетной температурой на­ружного воздуха ниже -5°С образуются на свесах наледи ввиду незначительного уклона совмещенных крыш.

Более совершенным конструктивным решением данного вопроса является ор­ганизация внутреннего водосброса (Рис. 23, а).

При этом исключается возмож­ность появления наледей на воронках и ледяных пробок в водосточных трубах благодаря наличию восходящих потоков теплого воздуха в трубах внутреннего водоотвода.

Внутренние водостоки присоединяют к сети ливневой канализации или устраи­вают выпуск воды наружу (Рис. 24).

Во­досточные воронки располагают таким образом, чтобы максимальная длина пу­ти воды, стекающей в воронку, не превы­шала 24 м и площадь водосброса на одну воронку (при диаметре отводного па­трубка 100 мм) не превышала 80 м2. На кровле здания в любом случае должно быть не менее двух воронок. Водостоки необходимо располагать таким образом, чтобы отводная труба проходила рядом с перегородкой или стеной вспомога­тельных помещений (санузлы, кухни и др.).

На Рис 25 показан узел примыкания совмещенных крыш из легкобетонных комплексных панелей к наружным стенам при внутреннем водоотводе.

При устройстве кровель совмещенных покрытий особое внимание необходимо уделять коньковому узлу (Рис. 26), де­формационным швам (Рис.27), а также качеству производства работ.

На совмещенных крышах зданий повы­шенной этажности и на плоских крышах-террасах устраивают стальные огражде­ния высотой не менее 600 мм, прикрепляя их к парапетному блоку, не выступающе­му над кровлей, и высотой 300 мм с кре­плением стоек ограждений к парапетному блоку, выступающему над кровлей.

При выборе типа совмещенного покры­тия необходимо сравнивать технико-эко­номические показатели различных типов и принимать наиболее оптимальное для данного здания решение.

Пространственные покрытия.

Пространственные покрытия от плоскостных отличаются тем, что тонкая плита оболочки работает преимущественно на сжатие, а растягивающие усилия рационально сосредоточены в контурных элементах, причем все эти элементы работают в разных плоскостях. На Рис. 28, 29 даны примеры гражданских зданий с применением пространственных конструкций покрытия. Основными видами пространственных покрытий являются оболочки, складки и шатры висячие и пневматические.

Оболочки бывают:

-одинарной кривизны

-двоякой кривизны.

Первые представляют собой цилиндрические или конические поверхности.

Рисунок 28. Здание цирка со складчатым куполом (Москва)

Рисунок 29. Спортивный комплекс на проспекте Мира (Москва)

Оболочки двоякой кривизны могут быть и оболочками вращения с криволинейной образующей (купол, гиперболический параболоид). На Рис. 30 показаны основные формы сводов. По структуре оболочки бывают гладкие, волнистые, ребристые и сетчатые. Они могут быть монолитными и сборными (железобетон, асбестоцемент, метал, пластик).

Ребристыми являются те оболочки у которых тонкая криволинейная стенка усилена рёбрами. (Рис 31).

1)Оболочка

2)Диафрагма жёсткости

Сетчатые оболочки состоят только из рёбер или стержней промежутки, между которыми заполняют несущим материалом (стеклопласти­ком, пленкой и др.).

Гладкие железобе­тонные оболочки выполняют всегда мо­нолитными. При изготовлении моно­литных оболочек наиболее сложным является подготовка криволинейной опа­лубки и устройство лесов, что сопряжено со значительным расходом материалов и с большими трудозатратами. Железобетонные и металлические оболочки применяют для устройства покрытий пролётом до 100м, а иногда и более.

Цилиндрические оболочки (Рис. 32, а, б) опираются на торцовые и про­межуточные диафрагмы, которые жестко с ними связаны и обеспечивают тем самым устойчивость всей оболочки.

Рисунок 32.Своды - оболочек:

а - цилиндрическая; б- цилиндрическая многоволновая; 2-диафрагма жесткости, 3- ребро жесткости

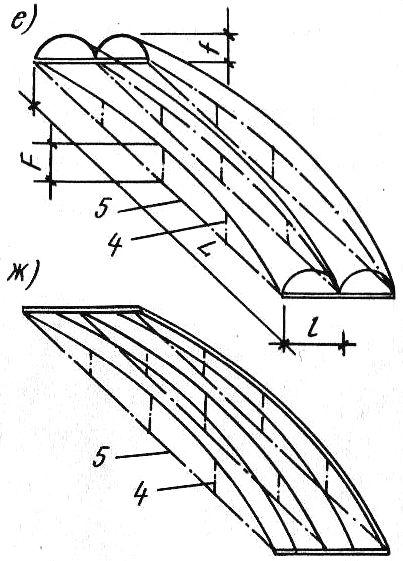

Бо­чарные оболочки (Рис. 33, е, ж) в отли­чие от цилиндрических имеют продоль­ную ось не прямолинейную, а изогнутую по кривой с выпуклостью кверху, которая чаще всего очерчена по окружности.

4-Подвески

5-Затяжки

Сфе­рические оболочки представляют собой часть поверхности шара и чаще всего имеют форму купола, опирающегося по всему периметру или на отдельно стоя­щие опоры, расположенные по периме­тру. Они могут быть монолитными и сборными.

Складки и шатры – пространственные покрытия образованные плоскими взаимно пересекающимися элементами. (Рис 34)

Складки обычно состоят из ряда повторяющихся в определённом порядке поперёк пролёта элементов, опирающихся по краям на диафрагмы жесткости. Шатры перекрывают прямоугольное в плане пространство смыкающимся кверху с четырёх сторон плоскостями. Толщина плоского элемента не менее 1:200 пролёта, высота не менее 1:20 , ширина грани не менее 1:5 пролёта. Их применяют для зданий пролётом до 40м.

Висячие покрытия отличаются наиболее экономичным расходом металла, который работает только на растяжения. (Рис 35)

Расход стали на 1 м² висячего покрытия пролетом 70...80 м составляет 10... 15 кг, тогда как применение металли­ческих ферм или рам для перекрытия та­кого пролета потребовало бы расхода металла 80... 120 кг.

Пневматические покрытия позволяют перекрывать пролёты до 30м и бывает трёх видов основных: воздухоопорные оболочки, пневматические каркасы и пневматические линзы.

Воздухаопорные оболочки представляют собой баллоны из прорезиненной или синтетической ткани, внутри которых создаётся давление воздуха 0,002…0,005МПа. Помещение находится внутри баллона и попасти можно только через шлюз. Применяется для спортивных сооружений, полевых лабораторий и др.

Пневматические каркасы, представляют собой удлиненные баллоны с избыточным давлением воздуха 0,03…0,07МПа, в виде арок. Ряд арок представляет собой непрерывный свод. При установке опор с шагом 3...4 м поверх натягивается во­донепроницаемая ткань.

Пневматические линзы представляют собой большие подушки, надутые воздухом с избыточным давлением 0,002…0,005МПа, подвешенные своими краями к жёсткой каркасной конструкций. Применяют для устройства летних театров и других зрелищных сооружений временного или передвижного характера. (Рис 36)

Тема: Лестницы.

1)Понятие о лестничной клетке назначение, классификация и требование к лестницам.

Лестницы - конструктивные устройства (Рис 1), предназначенные для сообщения между этажами.

Лестницы устраивают в лестничных клетках, состоит из лестничных площадок и маршей.

Классификация.

1) По назначению:

- основные лестницы (для повседневного сообще­ния между этажами)

- вспомогательные лестницы (на чердак или в подвал)

- служебные лестницы (для обслуживающего персонала столовых, магазинов и других общественных зданий)

- аварийные лестницы (для эвакуации из здания)

- пожарные лестницы (обеспечивающие выход на крышу)

2)По числу маршей:

- одномаршевые

- двух маршевые

- трёх маршевые

- винтовые.

В современных зданиях чаще всего ис­пользуют двухмаршевые лестницы

3)По условиям пожарной безопасности

- незащищённые лестницы от огня и дыма

- защищённые лестницы от огня и дыма (расположены в изолированных помещениях) (Рис 2,а)

- незадымляемые лестницы на балконах и лоджиях. (Рис 2,б)

4)По месту расположения

- внутренние

- наружные.

5)По материалу

- железобетонные

- деревянные

- металлические.

6)По способу изготовления

- сборные (крупноразмерные и мелкоразмерные)

- монолитные.

Основные требования к лестницам:

- лестницы должны быть удобными и безопасными для хождения ( высота ступени (подступенок) должна быть не менее 15 см и не более 18 см; количество ступеней в одном марше должно быть не менее 5 и не более 18), ширина ступени или проступи от 25 до 30 мм;

- ступени лестниц должны быть выполнены из нескользких материалов либо сверху делают накладки из материалов с повышенным коэффициентом трения (дерево, резина, ковровое покрытие);

- площадки и марши должны быть ограждены перилами высотой 0,9 м;

- ширина лестничных площадок должна быть не менее полезной ширины примыкающих к ней маршей;

- количество лестниц в здании и ширина их должны обеспечивать беспрепятственный пропуск всех людей, пользующихся ими как во время нормальной эксплуатации, так и во время пожара;

- из каждой лестницы должен быть выход наружу;

- все элементы лестницы огнестойких зданий должны быть огнестойкими;

- лестницы должны быть светлыми.

Лестница состоит из маршей и площадок (Рис.3). Марш предста­вляет собой конструкцию, состоящую из ступеней, поддерживающих их косоуров (располагаемых под ступенями) или те­тив (примыкаемых к ступеням сбоку).

Лестничные марши имеют определенные названия для подъема на первый этаж — цокольный и соответственно междуэтажные, подвальный, чердачный. Каждый марш состоит из ступеней, горизонтальную плоскость которых называют проступью, а вертикальную—под­ступенком. Ступени, примыкающие к лестничной пло­щадке, называют фризовыми. Марши могут состоять из крупноразмерных и мелкоразмерных элементов.

Лестничные площадки бывают этажны­ми (на уровне этажа) и междуэтажными (промежуточными). Для безопасности и удобства движения лестничные марши и площадки оборудуют ограждениями с поручнями высотой 0,9 м.

У ступеней вертикальную грань назы­вают подступенком, а горизонтальную — проступью. Все ступени лестничного мар­ша должны иметь одинаковую форму, кроме верхней и нижней, называемых фризовыми.

Основные параметры.

Уклон основных лестниц 1:2-1,75. Вспомогательных максимальный уклон 1:1,25. Число ступеней в марше не менее 3, и не более 18. Высота проходов между маршами не менее 2мм, максимальная ширина маршей для 2-ых зданий 900мм, для остальных 1050мм, зазор между маршами 100мм для пропуска пожарного шланга, ширина лестничных площадок не менее ширины лестничного марша. Для основных лестниц не менее 1200мм.

Поручни высота 900мм, высота ступени 150-180мм, ширина ступени 250-300мм. Количество лестниц в гражданских зданиях не менее двух. В зданиях в 10 этажей и выше, одна задымляемая и одна не задымляемая.

Конструктивные решения лестниц

По способу устройства лестницы могут быть сборные и монолитные. Сборные бывают из мелко- и крупноразмерных элементов.

Лестницы из мелкоразмерных элемен­тов (Рис 4) состоят из отдельно уста­навливаемых железобетонных сборных площадочных балок, сборных железобе­тонных косоуров, ступеней, железобе­тонных плит площадок и ограждений с поручнями. Для сопряжения косоуров с площадочными балками в последних предусмотрены гнезда, в которые заво­дятся концы косоуров. Связь между эле­ментами лестниц достигается, как прави­ло, сваркой закладных деталей. Ступени укладывают по косоурам на цементном растворе.

На площадочные балки опи­рают сборные железобетонные площа­дочные плиты (Рис.5,а, б).

При ремонте и реконструкции ранее построенных зданий можно встретить конструкции лестниц из каменных или железобетонных ступеней по косоурам и площадочным балкам из прокатных металлических профилей (швеллер или двутавр). Для повышения огнестойкости металлических конструкций их необходи­мо оштукатурить по проволочной сетке (Рис. 5,6).

.

Ограждения на лестницах устраивают обычно металлические с деревянными или пластмассовыми поручнями. Стойки ограждения приваривают к закладным деталям ступеней или заделывают на це­ментном растворе в гнезда, имеющиеся в ступенях (Рис. 5, г, д, ё)

В деревянных лестницах сопряжение ступеней с тетивой (Рис. 6) в боковой ее грани осуществляется путем устрой­ства в них пазов, в которые входят концы досок проступей и подступенков.

Наибольшее распространение в строи­тельстве получили сборные лестницы из крупноразмерных элементов — площадок и маршей заводского изготовления (Рис. 7) или маршей с двумя полупло­щадками. Сборные элементы устанавли­вают на место кранами и крепят с по­мощью сварки закладных деталей.

Лестничные марши и площадки для жилых зданий изготовляют на заводе с чисто отделанными ступенями и по­верхностями. В общественных зданиях применяют марши с накладными просту­пями, которые укладывают после оконча­ния основных работ по монтажу здания. Весьма целесообразно применение сборных маршей со ступенями складчато го очертания, которые позволяют сни­зить расход бетона на 15%.

Лестничные площадки своими концами обычно опирают на боковые стены лест­ничной клетки, а в крупнопанельных зда­ниях — на специальные металлические элементы (столики), привариваемые к за­кладным деталям в стеновых панелях лестничной клетки.

Деталь лестниц из сборных элементов приведена на Рис. 8

Монолитные железобетонные лестницы применяют редко, главным образом в уникальных зданиях, если лестнице из архитектурно-планировочных соображе­ний придается нетиповое решение. Их устройство требует сложной опалубки и проведения всех работ на строительной площадке.

Перед входом в здание устраивают площадку, которую располагают всегда выше уровня земли не менее чем на 150 мм, для того чтобы не допускать за­текания в помещение атмосферной воды. Для защиты входной площадки от осад­ков устраивают так называемый козырек (Рис. 9).

Если перед зданием устраи­вают наружное крыльцо, то его ступени опираются на специальные стенки, возве­денные на самостоятельных фундаментах (Рис.10).

Наружные входы в подвал решаются в виде одномаршевых лестниц, распола­гаемых в приямках, примыкающих к на­ружным стенам здания и огражденных подпорными стенками. Над приямком возводят пристройку со стенами, крышей и входной дверью или же ограничивают­ся устройством зонта и низкой бортовой стенки (Рис. 11).

Определение размеров лестниц и лестничной клетки

Большинство гражданских зданий имеет двухмаршевые лестницы с уклоном 1:2⁰ и числом ступеней 8-10. Проступи и подступенки таких лестниц имеют размер 300*150 мм. Ширина междуэтажных лестничных площадок не менее 1000 мм, этажных 1200—2200 мм. Для определения размеров лестницы необходимо знать вы­соту этажа, ширину лестничных площадок и размеры ступеней.

Пример. Определить размеры двухмаршевой лестницы жилого дома, если высота этажа равна 3,3 м, ширина марша 1,05 м, уклон лестницы 1 :2.

Принимаем ступень размерами 150 х 300 мм.

Ширина лестничной клетки

В =21 Л- 100 = 2 * 1050 + 100 = 2200 мм.

Высота одного марша

Н/2 = 3300/2 = 1650 мм.

Число подступенков в одном марше

n= 1650/150 = 11

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке:

n-1= 11-1 = 10.

Длина горизонтальной проекции марша, называемая его заложением, будет равна

а = 300(n - 1) = 300 *10= 3000 мм.

Принимаем ширину промежуточной площадки с1 = 1300 мм, этажной с2 = 1300 мм, получим, что полная длина лестничной клетки (в чистоте) составит

А = а + с, + с2 = 3000 + 1300 + 1300 =5600 мм.

На Рис. 12 дано графическое построе­ние лестницы, которое выполняют сле­дующим образом. Высоту этажа делят на части, равные числу подступенков в эта­же, и через полученные точки проводят горизонтальные прямые. Затем горизон­тальную проекцию (заложение марша) делят на число проступей без одной и че­рез полученные точки проводят верти­кальные прямые. По полученной сетке вычерчивают профиль лестницы.

Пандусы и область их применения

В общественных зданиях, когда необхо­димо обеспечить высокую пропускную способность коммуникационных путей между этажами, применяют пандусы.

Пандусом называют гладкий на­клонный эвакуационный путь, обеспечи­вающий сообщение помещений, находя­щихся на разных уровнях. Пандусам придают уклон от 5 до 12° (1/12... 1/5). Пандусы состоят из наклонных гладких элементов и площадок. Они могут быть одномаршевыми (Рис. 13, а), двухмаршевыми (Рис. 13,6), прямо- и криволи­нейными (Рис. 13, в) в плане. Одномаршевые прямолинейные пандусы образуются наклонными плоскостями, опи­рающимися на площадки или конструк­ции перекрытий. При этом можно выде­лить следующие конструкции: прогоны, балки, настилы. Двухмаршевые пандусы имеют косоурные и площадочные балки, по которым укладывают сборные железо­бетонные плиты или монолитный железо­бетон. Криволинейные пандусы обычно выполняют из монолитного железобе­тона.

Чистый пол пандусов должен иметь не­скользкую поверхность (асфальт, цемент, релин, ковровая дорожка и др.). Огра­ждения пандусов выполняют так же, как для лестниц.

При определении целесообразности устройства пандусов необходимо также иметь в виду, что в связи с малыми по сравнению с лестницами уклонами возни­кают значительные потери полезной пло­щади здания.

НАРУЖНЫЕ ВХОДЫ И ЛЕСТНИЦЫ. СРЕДСТВА СООБЩЕНИЯ МЕЖДУ ЭТАЖАМИ

Наружный вход в жилых домах (Рис. 14) включает входную площадку, защитный козырек, парадную дверь н декоративные элементы (панели, решетки, цветочни­цы и т.д.). В общественных зданиях ступени парадного крыльца, ведущие на первый этаж, выносят наружу.

К наружным лестницам относят:

аварийные (Рис. 15,а), предназначенные для эва­куации из здания. Их выполняют из решетчатых сталь­ных площадок и маршей, огражденных перилами. Та­кие лестницы размещают на торцевых стенах зданий;

пожарные (Рис. 15,6), изготовленные из стальных толков и прутков; их закрепляют на наружных стенах здания. Такие лестницы начинаются выше отмостки и имеют выход на крышу.

Для сообщения между этажами здания в зависимо­сти от назначения и этажности оснащают: лифтами — вертикальными подъемниками периодического дейст­вия. Они бывают пассажирскими, грузовыми и больнич­ными; эскалаторами — непрерывно движущимися лест­ницами. Их устанавливают в универмагах, вокзалах и других общественных зданиях со значительными люд­скими потоками.

Тема: Здания из крупных блоков.

Крупноблочные здания – это здания в которых стены смонтированы из больших искусственных камней.

Для таких зданий характерны конструктивные схемы:

1. С продольным расположением несущих стен (Рис 1, а)

2. С поперечным расположением несущих стен (Рис 1, б)

При любой конструктивной схеме стены из крупных блоков выкладывают с перевязкой швов. Систему рас­кладки блоков в пределах высоты этажа называют раз­резкой. В зависимости от количества уложенных рядов различают разрезку: двухрядную — по высоте этажа уложены два блока; трехрядную — по высоте этажа уложены три блока. В современных крупноблочных зда­ниях чаще всего применяют двухрядную разрезку стен.

Наиболее оптимальной для зданий из крупных блоков является конструктивная схема с продольными несущими внутрен­ними и наружными стенами. Эта схема позволяет применять однотипные железо­бетонные крупноразмерные настилы, ко­торые укладывают поперек здания, опи­рая их на внутренние и наружные про­дольные стены. Эти настилы служат также горизонтальными диафрагмами жесткости. Таким образом, блоки на­ружных стен выполняют несущие и огра­ждающие функции. Их толщина опреде­ляется теплотехническим расчетом с уче­том климатических условий. Нашли при­менение также здания с поперечными несущими стенами.

ТИПЫ БЛОКОВ ПРИ ДВУХРЯДНОЙ РАЗРЕЗКЕ СТЕН

В крупноблочных зданиях название блоков зависит от их местоположения в стене.

Наружные стены двухрядной разрезки (Рис. 2, а) монтируют из следующих типов основных блоков: про­стеночных толщиной 400—600 мм;

-подоконных с ниша­ми для приборов отопления, устанавливаемых между простеночными;

-поясных такой же формы, как перемыч­ные, но без четвертей для укладки междуэтажных пере­крытий, возводимых на глухих участках стен поверху рядовых блоков.

-перемычечных с четвертью для опирания плит междуэтажного перекрытия, перекрывающих оконный проем;

Перемычечные и поясные блоки соеди­няют между собой по горизонтальному шву на уровне перекрытия каждого этажа накладками из полосовой стали, привари­ваемыми к монтажным петлям или за­кладным деталям. Кроме то­го, производят анкеровку (соединение) плит перекрытия с блоками, что обеспе­чивает жесткость здания.

Хорошую связь между продольными и поперечными стенами обеспечивают с помощью арматуры из полосовой ста­ли, привариваемой к закладным деталям. Для предотвращения обра­зования трещин в месте примыкания продольных и поперечных стен рекомен­дуется в этих местах кроме анкеров за­кладывать железобетонные, которые воспринимают возникающие усилия. В наружных углах по перемычечным и поясным блокам так­же укладывают специальные угловые свя­зи из круглой стали.

-рядовых такой же конструкции, как и простеночные блоки, но устанавливаемых на глухих участках стен;

Внутренние стены (Рис. 2,6) монтируют из блоков однорядной разрезки толщиной 200—300 мм. Их шири­на зависит от габаритов здания и размеров дверных проемов.

К специальным блокам (Рис. 3, а—д) относят уг­ловые, карнизные, цокольные, парапетные, санитарно-технические; последние изготовляют высотой на этаж и затем наращивают.

Цокольные блоки устанавливают по слою гидроизоляции, располагаемому по верхней выровненной поверхности фунда­мента. Карнизные блоки крепят анкерами к панелям перекрытий. При устройстве балконов и лоджий предусматривают специальные гнезда в блоках для плит.

Для жилых зданий с высотой этажа 2,8 м при двухрядной разрезке стен высоту простеночного блока принимают 2180 мм, ширину- 990, 1190, 1390, 1590, 1790 мм. Высота перемычных блоков 580 мм, ширина 1980, 2380, 2780 и 3180 мм; высо­та подоконных блоков 840 мм и ширина 990, 1190, 1790 и 1990 мм.

Блоки внутренних стен обычно прини­мают 300 мм с вертикальными круглыми пустотами, которые также используют в качестве вентиляционных каналов. Вы­сота вертикальных блоков внутренних стен 2180 мм, горизонтальных (по­ясных) - 340 мм, ширина 1190, 1590 и 2390 мм. Высота внутренних блоков с вен­тиляционными и дымовыми каналами 2780 мм.

Стенки крупноблочных стен

Крупные блоки укладывают друг на друга по слою раствора толщиной 10...20 мм с применением временных прокладок. Особенно ответственными ме­стами в стенах из крупных блоков являются стыки. Их тщательное устрой­ство обеспечивает хорошую воздухоне­проницаемость стен и предотвращает за­текание дождевой воды в стыки, а для внутренних стен обеспечивается хорошая звукоизоляция.

Стыки это (Рис. 4), места сопряжений между бло­ками. По положению в пространстве стыки бывают;

горизонтальные (см. поз. 1, 2) между плоскими гра­нями установленных один на другой блоков. Прочность и непродуваемость стыка достигается слоем раствора, укладываемого при монтаже блоков;

вертикальные стыки между гранями смежно-установлен­ных блоков. Причем по особенностям конструктивного решения стыки могут быть:

-открытыми см. поз. IV, образованными кромками смежных блоков в виде паза, который оклеивают изнутри рубероидом, утепляют па­кетом из минерального войлока и замоноличивают лег­ким бетоном;

-закрытыми см. поз. V в форме «колод­ца» между торцевыми кромками блоков, который замоноличивают бетоном. С фасадной стороны верти­кальные стыки конопатят просмоленной паклей; верти­кальные и горизонтальные стыки снаружи зачеканивают цементным раствором.

Устойчивость и пространственная жесткость крупно­блочных зданий (Рис. 5, а, б) осуществляется:

-уклад­кой стеновых блоков с перевязкой швов;

-стальными ско­бами в местах примыкания внутренних стен к наруж­ным,

-анкеровкой плит междуэтажного перекрытия с наружными и внутренними стенами;

-стальными ско­бами в местах сопряжения наружных и внутренних стен;

-анкеровкой плит перекрытия между собой и со стенами;

-устройством «пояса жесткости» (в уровне пе­рекрытия каждого этажа), связывающего стальными накладками смежные блоки наружных и внутренних стен.

Тема: Крупнопанельные здания.

1)Понятия о крупнопанельных зданиях. Их достоинство и недостатки.

Эти здания изготовленные из крупных элементов сравнительно небольшой толщины.

Достоинство: повышенная индустриальность (скорость, качество, контроль), снижения стоимости строительства.

Недостатки: - низкое эстетическое качество

- сложность выполнения стыков

- различные сроки службы разнородных материалов в швах и в панелях

- низкая ремонтабельность

- жёсткая спланированная схема с небольшими пролётами

- дома старой конструкций.

В нашей стране, в отличай от запада, нельзя полностью отказаться от панельного домостроения – дорого. Предложим метод реабилитаций старых зданий – наружное утепление с модернизацией «термошуба».

Предложено несколько схем модернизаций панельных домов – убираются внутренние стены – устанавливаются колоны – получаем большие пролёты.

Конструктивные схемы.

1) Бескаркасные здания (Рис 1,а) с опиранием плит перекрытия (состоящий из ячеек (помещений), образованных панелями, выполня­ющими функции несущих и ограждающих элементов). В этих зданиях наружные и внутренние стены воспринимают все нагрузки, действующие на здание. Пространственная жесткость и устойчивость обеспечивается взаимной связью между панелями стен и перекры­тий

А) на продольные несущие стены

Б) по контуру

В) на внутренние поперечные стены

Г) по трём сторонам (на продольные несущие и внутренние поперечные стены)

2) Каркасные панельные здания (Рис 1,б), (несущим элементом которого является сборный железобетонный каркас, а наружные стены выполняют только функции ог­раждений)

А) с полным поперечным каркасом (ригели вдоль продольных осей)

Б) с полным продольным каркасом (ригели вдоль поперечных осей)

В) с пространственным каркасом

Г) с неполным поперечным каркасом и несущими наружными стенами

Д) с опиранием плит перекрытия по 4-ём углам (без ригельный)

Е) с опиранием панелей на наружные стены и на две стойки по внутреннему ряду.

3)Комбинированный (Рис. 1, в), нижняя часть которого — каркасная, а верхняя — бескаркас­ная.

Эффективность строительства крупнопанельных зда­ний подтверждается снижением стоимости, трудоемко­сти, меньшим расходом строительных материалов и со­кращением сроков возведения.

Принятие той или иной конструктив­ной схемы зависит от вида проектируе­мого здания, его этажности и других фак­торов. Так, крупнопанельные жилые до­ма проектируют, как правило, бескар­касными. Эти дома по сравнению с каркасными позволяют уменьшить чис­ло типоразмеров сборных элементов, со­кратить расход металла, упростить про­цесс монтажа, сократить трудозатраты, избежать появления выступающих эле­ментов (колонн и ригелей) в интерьере помещений и др. Однако каркасные зда­ния по сравнению с бескаркасными имеют меньший расход материалов на 1 м² жилой площади, большую жесткость и устойчивость здания, что особенно важ­но для высотных зданий. Эти схемы осо­бенно эффективны для общественных зданий.

Разрезка крупнопанельных стен.

Разрезка крупнопанельных стен – это система раскладки панелей.

Важным этапом проектирования круп­нопанельных зданий является выбор системы разрезки стен, которая зависит от конструктивной схемы, условий монтажа, вида здания и его размеров. На Рис. 2 приведены примеры схем разрезки (чле­нения) наружных стен на панели, приме­няемые в современном строительстве.

Горизонтальная схема члене­ния (Рис. 2,а, б, в) образуется одно­этажными панелями размером на одну комнату (с одним окном), на две ком­наты и полосовая (из полосовых поясных и простеночных панелей).

Рисунок 2. Схема разрезки наружных стен на панели:

а- горизонтальная на одну комнату; б- то же на две комнаты; в- то же полосовая; г- вертикальная; д- то же полосовая

Вертикальная схема образуется из панелей на два этажа (Рис. 2, г, д): с одним окном на этаж и полосовая из двухэтажных про­стеночных панелей и междуэтажных по­ясных панелей. В гражданском строи­тельстве большее распространение полу­чила горизонтальная схема разрезки стен.

Типы стеновых панелей.

К стеновым панелям кроме основных требований, предъявляемых к обычным стенам (прочность, устойчивость, малая теплопроводность, небольшая масса, эко­номичность, огнестойкость и др.), предъ­являют такие специфические требования, как технологичность изготовления в за­водских условиях и простота монтажа, совершенство конструкций стыков, высо­кая степень заводской готовности.

Стеновые панели ввиду их значитель­ной длины и высоты при небольшой тол­щине не обладают самостоятельной устойчивостью. Эта устойчивость обеспе­чивается креплением панелей между со­бой, с конструкциями перекрытий и др. В зависимости от вида конструктивной схемы стеновые панели делятся на несу­щие, самонесущие и навесные. Панели наружных стен могут быть одно- и многослойными.

Панели наружных стен крупнопанельных зданий могут быть:

Однослойные панели (Рис 3) изгото­вляют из однородного малотеплопровод­ного материала (легкого или ячеистого бетона), класс прочности которого дол­жен соответствовать воспринимаемым нагрузкам, а толщина, кроме того, учитывать климатические условия района строительства. Панель армируется сварным каркасом и сеткой.

С наружной стороны панели имеют за­щитный слой из тяжелого бетона толщи­ной 20...40 мм или декоративного плот­ного бетона (для защиты от атмос­ферных влияний) и с внутренней сто­роны — отделочный слой из цементного или известково-цементного раствора тол­щиной 10... 15 мм.

Хорошим материалом для одно­слойных панелей является ячеистый бе­тон плотностью 600...700 кг/м3. Толщина панелей из ячеистого бетона зависит от климатических условий и принимается от 240 до 320 мм. Эти панели применяют для зданий с поперечными несущими сте­нами, а наружные стеновые панели являются самонесущими. Торцовые стены состоят из двух панелей: внутрен­ней несущей — из железобетона и наруж­ной самонесущей — из ячеистого бетона. Однослойные панели имеют простые кон­структивные решения и технологию изго­товления.

Широко применяют однослойные керамзитобетонные панели класса В5 плот­ностью 800...1100 кг/м3 (рис. 12.4). На­ружная поверхность панели имеет фак­турный слой толщиной 20 мм из декора­тивного бетона, а внутренняя — отде­лочный слой толщиной 10 мм из раство­ра, укладываемого в форму при изгото­влении панели. После монтажа панели производят ее шпаклевку и окрашивают с внутренней стороны или оклеивают обоями.

Двухслойные панели состоят из несущего слоя из плотного легкого или тяжелого бетона класса В10...В15 плотностью более 1000 кг/м3 и утепляю­щего слоя — из теплоизоляционного лег­кого или ячеистого бетона или жестких термоизоляционных плит. Толщина несу­щего слоя для стеновых панелей должна быть не менее 60 мм, и располагают его с внутренней стороны помещения, чтобы он одновременно являлся и пароизоляционным.

Теплоизоляционный слой сна­ружи защищают слоем декоративного бе­тона или раствора марки 50...70 толщи­ной 15... 20 мм. Если применяют утепли­тель в виде полужестких термоизоля­ционных плит или укладываемых спосо­бом заливки, то несущий железобе­тонный слой принимают ребрами по контуру или часторебристым. На Рис. 4 показана конструкция двухслой­ной панели наружной стены из легкого бетона.

Трехслойные панели состоят из двух тонких железобетонных плит и эф­фективного теплоизоляционного слоя (утеплителя), укладываемого между ними (рис. 12.6). В качестве утеплителя приме­няют полужесткие минераловатные плиты, минеральную пробку, цементный фибролит, асбестоцементные плиты, ми­нераловатные маты на фенольной связке, маты из стекловолокна, а также жесткие утеплители — пеностекло, пенокералит, пеносиликат и др. Железобетонные слои панели соединяют между собой сварны­ми арматурными каркасами. Внутренний слой трехслойной панели принимают толщиной 80 мм, а наружный — 50 мм. Толщину слоя утеплителя определяют те­плотехническим расчетом.

Весьма эффективными являются асбе­стоцементные панели, которые могут иметь каркасную и бескаркасную кон­струкцию. Каркасная панель (Рис 6) состоит из двух асбестоцементных ли­стов: наружного толщиной 10 мм, вну­треннего — 8 мм и каркаса между ними из асбестоцементных брусков специаль­ного профиля. Внутри панели заклады­вают утеплитель. Плиты крепят к карка­су на прочном полимерном клею.

Бескаркасные панели состоят из наруж­ного асбестоцементного листа толщиной 10 мм, которому придается коробчатая форма, и второго плоского листа, обра­зующего внутреннюю поверхность пане­ли. Между листами укладывают утеплитель. Толщина панели 140 мм, поверх­ностная плотность 70 кг/м². К бескар­касным также относят трехслойные пане­ли типа «сэндвич» из трех слоев фибро­лита, склеенных цементным раствором и облицованных с обеих сторон плоскими асбестоцементными листами. В настоя­щее время применяют стеновые панели из пластических масс.

слоистые (Рис. 7, г) толщиной 160 мм с каркасов из деревянных брусков, обшитых с обеих сторон асбестоцементными листами и утепленных внутри заливочным пенопластом;

слоистые с наружным экраном (Рис. 7, д) из листовых или других материалов, закрепленных на относе. Назначение экранов — защищать стены от перегрев в южных районах;

Рисунок 7. Панели наружных стен:

г- слоистая; д- то же, с экраном из профилированного перекрытия; 7-деревянный каркас;8-утиплитель;

9-асбестоцементые листы;10-алюминевые профили;11-шурупы;12-стальной профилированный лист;

13-деревянные рейки

объемные панели (Рис. 8), обогащая архитектурный облик здания, уменьшают протяженность вертикальных швов.

Снаружи поверхность панелей отделана фактурным слоем раствора и облицована плиткой или имеет рельефную фактуру, изнутри подготовлена под окраску ил оклейку обоями.

Панели внутренних стен (Рис. 9) изготовляют и тяжелого бетона толщиной 120 и 160 мм. Их высота соответствует размеру этажа, а длина кратна размера конструктивной ячейки здания. Панели поперечных стен выполняют размером на комнату, панели продольны стен — на одну-две комнаты.

Стыки стеновых панелей

Как уже указывалось выше, эксплуата­ционные качества крупнопанельных до­мов во многом зависят от конструктив­ного исполнения стыков между панелями и с другими элементами здания.

Стыки между панелями наружных стен должны быть герметичными (т. е. иметь малую воздухопроницаемость и исклю­чать проникание дождевой воды внутрь конструкции), не допускать образования конденсата в месте стыка (вследствие не­достаточных теплозащитных свойств), обладать достаточной прочностью, чтобы предохранить стык от появления в нем трещин.

При конструировании крупнопа­нельных зданий необходимо учитывать также особенности работы стен. Если в кирпичных стенах нагрузки распреде­ляются равномерно, то в крупнопа­нельных они концентрируются в местах стыкования панелей. Кроме того, под влиянием изменений температуры ме­няются линейные размеры стены. Это происходит из-за воздействия на поверх­ности панели положительной (с внутренней стороны) и отрицательной (с наруж­ной стороны) температуры, в результате чего изменяются ее линейные размеры. Возникающие при этом усилия приводят к образованию трещин.

По расположению стыки различают вертикальные и горизонтальные.

Вер­тикальные стыки по способу свя­зей панелей между собой разделяют на упругоподатливые и жесткие (моно­литные). При устройстве упругоподатливого стыка (Рис. 10) панели соединяют­ся с помощью стальных связей, привари­ваемых к закладным деталям стыкуемых элементов. В паз, образуемый четвертя­ми, входит на глубину 50 мм стеновая панель внутренней поперечной стены. Со­единяют панели с помощью накладки из полосовой стали, привариваемой к за­кладным деталям панелей. Для гермети­зации стыка в его узкую щель заводят уплотнительный шнур гернита на клею или пороизола на мастике. С наружной стороны стык промазывают специальной мастикой — тиоколовым герметиком. Для изоляции от проникновения влаги с внутренней стороны стыка наклеивают на битумной мастике вертикальную по­лоску из одного слоя гидроизола или ру­бероида. Вертикальный колодец стыка заполняют тяжелым бетоном.

Недостатком упрутоподатливых сты­ков является возможность коррозии стальных связей и закладных деталей. Та­кие крепления податливы и не всегда обеспечивают длительную совместную работу сопрягаемых панелей и, следова­тельно, не могут предохранить стык от появления трещин. Это происходит пото­му, что от нагрева при сварке закладная деталь как бы отрывается от бетона, в который она была замоноличена при изготовлении. Проникающая в щель ат­мосферная или конденсационная влага разрушает нижнюю поверхность заклад­ной детали.

Для защиты от коррозии их покры­вают на заводе со всех сторон цинком путем распыления, горячего цинкования или гальванизации. После сварки при монтаже панели защитный слой с лице­вой стороны закладной детали и связи-накладки восстанавливается с помощью газопламенной металлизации. Кроме то­го, оцинкованные стальные элементы за­щищают замоноличиванием их цементно-песчаным раствором (1:1.5...1:2) тол­щиной не менее 20 мм.

Более надежными в работе являются жесткие монолитные стыки. Прочность соединения между стыкуемыми элемента­ми обеспечивается замоноличиванием со­единяющей стальной арматуры бетоном. На Рис. 11 показан монолитный стык однослойных стеновых панелей с пет­левыми выпусками арматуры, соеди­ненными скобами из круглой стали диа­метром 12 мм. Между замоноличенной зоной стыка и герметизацией образована вертикальная воздушная полость, кото­рая служит дренажным каналом, отводя­щим попадающую внутрь шва воду с вы­пуском ее наружу на уровне цоколя.

Для устройства горизонтальных стыков верхнюю стеновую панель укладывают на нижнюю на цементном растворе. При этом через горизон­тальный шов, плотно заполненный рас­твором, дождевая вода может проникать главным образом вследствие капиллярно­го подсоса воды через раствор. Вот поче­му принята такая сложная геометрия го­ризонтального стыка (Рис. 12). В нем устраивают так называемый противодождевой барьер или зуб в виде гребня, идущего сверху вниз. На наклонной части раствор прерывают и создают воз­душный зазор, в пределах которого подъ­ем влаги по капиллярам прекращается. Таким образом, мы видим, что для обеспечения нормальных эксплуата­ционных качеств стен из крупных панелей для устройства стыков применяют раз­личные материалы, имеющие самые раз­нообразные физико-механические свой­ства: крепежные (сталь), утепляющие (минераловатные вкладыши), гидроизо­лирующие (рубероид или изол), связую­щие и уплотняющие (бетон и раствор), герметизирующие (пороизол или гернит и мастики). Все эти материалы имеют разную долговечность и часто гораздо меньшую срока службы здания. Вот по­чему при конструировании стыков пане­лей и их исполнении необходимо особое внимание уделять возможности обеспече­ния высокого качества производства строительных работ, применяя для этого материалы только с хорошими физико-механическими свойствами.

Соединение панелей внутренних стен бескаркасных зданий (Рис. 13) осущест­вляется путем сварки соединительных стержней диаметром 12 мм к закладным деталям по верху панели. Вертикальные швы между панелями заполняют упругими прокладками из антисептированных мягких древесноволокнистых плит, обер­нутых толем, а вертикальный канал за­полняют мелкозернистым бетоном или раствором.

На Рис. 14 показан узел опирания плит перекрытия на внутреннюю панель и соединение панелей с помощью само­фиксирующего болта.

Нередко горизонтальный стык между несущими панелями поперечных стен и перекрытий проектируют платформен­ного типа (Рис. 15), особенностью ко­торого является опирание перекрытий на половину толщины поперечных стеновых панелей, при котором усилия в верхней стеновой панели на нижнюю передаются через опорные части панелей перекрытий.

Швы между панелями и плитами вы­полняют на растворе. Однако в случае неполного заполнения швов раствором в отдельных участках панелей может возникнуть опасность концентрации напря­жения. Чтобы предотвратить это явле­ние, для стыковых соединений приме­няют цементно-песчаную пластифициро­ванную пасту, из которой можно полу­чать тонкие швы толщиной 4...5 мм. Такая паста состоит из портландцемента марки 400...500 и мелкого песка с макси­мальным размером частиц 0,6 мм (состав 1:1) с добавлением пластифицирующей и противоморозной добавки нитрата на­трия в количестве 5... 10% от массы це­мента. Такая паста как бы склеивает па­нели между собой.

При строительстве крупнопанельных зданий существует много других кон­струкций стыков, однако требования к ним и принципы исполнения являются общими.

Каркасно-панельные здания и их конструкции

При строительстве общественных и ча­стично жилых зданий широко применяют каркасные конструктивные схемы. Каркасно-панельное здание это здание с несущей основой из сборного железобетонного каркаса с навесными или поэтажно опираемыми стенами. Сетка колон 6*3, 6*6, 7,2*7,2. Высота этажа в зависимости от функционального назначения здания и его помещений.

Достоинства:

-раздельные функции несущих и ограждающих конструкций

-снижение расхода бетона и массы здания приблизительно в 2 раза

-большое разнообразие объёмно- планировочных решений с возможностью реализации гибкой планировки

-хорошие условия для модернизации и перепланировки

-возможность решения наружных стен в разных вариантах

Различают системы каркасов рамные, рамно-связевые и связевые.

Рамная система (Рис. 16) состоит из колонн, жестко соединенных с ними риге­лей перекрытий, располагаемых во взаимно перпендикулярных направлениях и образующих таким образом жесткую конструктивную систему. Соединения ко­лонн и ригелей сложны и весьма тру­доемки, требуют значительного расхода металла. Колонны зданий с рамной си­стемой имеют по высоте здания перемен­ное сечение. Если каркас выполнен в мо­нолитном варианте, то он более жесткий, чем сборный, но в то же время более трудоемок. Эта система имеет ограничен­ное применение в строительстве много­этажных гражданских зданий.

В рамно-связевых системах (рис. 12.19) совместная работа элементов каркаса до­стигается за счет перераспределения доли участия в ней рам и вертикальных сте­нок-связей (диафрагм). Стенки-диа­фрагмы располагают по всей высоте зда­ния, жестко закрепляют в фундаменте и с примыкающими колоннами. Их разме­щают в направлении, перпендикулярном направлению рам, и в их плоскости. Рас­стояние между стенками-связями обычно принимают 24...30 м. Они бывают пло­скими и пространственными. Поперечные связи-диафрагмы устраивают сквозными на всю ширину здания. По степени обес­печения пространственной жесткости, расходу металла и трудоемкости рамно-связевые каркасы занимают промежуточ­ное место между рамными и связевыми. Эти системы применяют при проектиро­вании общественных зданий высотой до 12 этажей с унифицированными конструк­тивно-планировочными сетками 6x6 и 6 х 3 м.

Для общественных зданий большей этажности применяют связевые системы каркасов с пространственными связевыми элементами в виде жестко соединенных между собой под углом стенок или про­странственных элементов, проходящих по всей высоте здания, образующих так на­зываемое «ядро жесткости» (Рис. 18). Эти пространственные связевые элементы жесткости закрепляют в фундаментах и соединяют с перекрытиями, образую­щими поэтажные горизонтальные свя­зи — диафрагмы (диски), которые и вос­принимают передаваемые на стены гори­зонтальные (ветровые) нагрузки. Расход стали и бетона в зданиях со связевыми системами на 20...30% меньше по срав­нению с рамными и рамно-связевыми.

Пространственные связевые элементы размещают обычно в центральной части

Жесткость зда­ния обеспечивается: созданием го­ризонтального диска с помощью плит перекрытия. Стеновые панели в этом слу­чае являются самонесущими или на­весными.

Пространственная жесткость каркасных высотных зданий обеспечивается, кроме того, созданием специальных жестких го­ризонтальных дисков, образующих так называемые технические этажи. Их ис­пользуют также для расположения инже­нерного оборудования. Такие простран­ственные горизонтальные диски вместе с вертикальными обеспечивают хорошую жесткость зданий. В практике строитель­ства зданий в 60... 100 этажей находят применение связевые системы в виде ре­шетчатых бесраскосных или раскосных ферм, жестко скрепленных в углах и образующих как бы внешний короб-оболочку, в которую заключено здание. Это очень эффективная система, так как обладает высокой пространственной жесткостью и вместе с внутренним ядром жесткости воспринимает горизонтальные нагрузки.

Для уменьшения общей массы кон­струкций каркасных высотных зданий ис­пользуют легкие бетоны, что позволяет снизить массу надземной части здания почти на 30 %. Наружные стены приме­няют обычно навесными облегченного типа.

Ригели могут располагаться в продольном и поперечном направлении.

Элементы сборного железобетонного каркаса (Рис 20) включают колонны прямоугольного сечения вы той один-два этажа с одной консолью для крайнего ряда и двумя консолями для среднего ряда; ригели таврового сечения с одной или двумя полками для опирания плит перекрытия и лестничных маршей; плиты перекрытия (многопустотные или сплошные), состоящие из межколонных, пристенных с пазами для колонн и рядов) шириной 1200, 1500 мм.

Сопряжение элементов каркаса, осуществленное опоре, называют узлом. К узлу относят:

стык колонны (рис. 21,а, б). Колонну опирают через бетонные выступы оголовков, сваривая выпуски арматуры и замоноличивая стык;

опирание ригеля на консоль колонны (рис. 21,в) На поверхности консоль закрепляют сваркой закладных деталей, наверху — стальной накладкой, приваренной к закладным деталям колонны и ригеля, затем швы замоноличивают раствором;

опирание плиты перекрытия на ригель (рис. 21,г). Уложенные плиты на полки ригелей соединяются между собой стальными связями, зазоры между ними заделываются раствором.

Стены каркасно-панельных зданий

Стенами каркасных зданий являются панели из лег­ки ячеистых бетонов толщиной 250—350 мм (рис. 22) По местоположению в стене различают панели поясные (цокольные, междуэтажные, парапетные) длиной 3-6 м и высотой 0,9-2,1мм;простеночные шириной 0,3-1,8 м и высотой 1,2 – 2,7 м; угловые для внешних и внутренних углов

Стены из таких панелей по статической работе являются навесными и имеют двухрядную разрядку. Поясни панели стальными накладками (вверху и внизу) закрепляют к колоннам каркаса (узел А). Простеночные панели к поясным крепят штырями (узел А). Температурные деформации в навесных стенах с жестким креплением поясов погашаются устройством зазоров в горизонтальных и вертикальных швах, заполненных упругим прокладками.

Горизонтальные швы (см. узел Б) наружных стен имеют четверть. Опирание панели происходит через прослойку раствора. В наружную часть горизонтального стыка закладывают упругую синтетическую прокладку, покрытую герметизирующей мастикой, которая снаружи: защищена слоем раствора или краски.

Вертикальный стык (узел Г) — «колодец», образованный кромками смежных панелей. Полость замоноличивается цементным раствором, а наружная часть заделывается так же, как в горизонтальных стыках.

ПРОСТРАНСТВЕННАЯ ЖЕСТКОСТЬ КАРКАСНО-ПАНЕЛЬНЫХ ЗДАНИЙ

Способность каркасно-панельного здания сохранять свою форму под воздействием приложенных сил харак­теризует его пространственную жесткость. Каркас таких зданий представляет собой многоярусную раму, способную воспринимать вертикальные и горизонтальные нагрузки. Современные каркасно-панельные здания по условиям статической работы относят к связевым. Колонны и ригели в них воспринимают только вертикальные нагрузки, а связи — горизонтальные (ветровые) нагрузки.

Пространственная жесткость каркасно-панельных зданий (рис. 23) обеспечивается жестким сопряжением элементов каркаса в узлах; установкой (на уровне каждого этажа) стенок жесткости, связанных с колоннами и перекрытиями; укладкой связевых и пристенных плит между колоннами здания; заделкой швов между плитами междуэтажного перекрытия; устройством связей стен лестничных клеток и лифтовых шахт с каркасом здания.

КОНСТРУКТИВНЫЕ СХЕМЫ БЕСКАРКАСНЫХ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

В объемно-планировочном отношении бескаркасные Крупнопанельные здания — это совокупность пространно-неизменяемых ячеек (помещений), образованн­ых панелями стен и перекрытий. Здания такого типа обладают достаточной устойчивостью и пространственной жесткостью. Для бескаркасных крупнопанельных зданий характерны следующие конструктивные схемы:

с малым шагом несущих поперечных стен — 2,700-3,600 мм (Рис. 24, а). Поперечные и продольные стены здания — несущие. Панели наружных стен однослойные или трехслойные, внутренних стен — железобетонные толщиной 120—160 мм. Плиты перекрытия — железобетонные сплошные толщиной 120 мм;

с большим шагом несущих поперечных стен — 3,600-7,200 мм (Рис. 24,6). Несущие поперечные стены из плоских железобетонных панелей толщиной 160 мм. Наружные продольные стены — самонесущие однорядное или поясной разрезки из панелей, изготовленных из легких или ячеистых бетонов. Межкомнатные перегородки—гипсобетонные толщиной 80 мм. Плиты перекры­тия— сплошные железобетонные толщиной 160 мм или многопустотные толщиной 220 мм;

со смешанным шагом несущих поперечных стен (Рис. 24 в). Наружные стены — самонесущие однорядной, разрезки из керамзитобетонных панелей. Плиты пере­крытия— сплошные толщиной 160 мм, опертые в узких ячейках по контуру, а в широких ячейках — по двум сторонам;

с продольными несущими стенами пролетом 6 м (Рис. 24, г). Наружные продольные стены — несущие из керамзитобетонных панелей толщиной до 400 мм; Внут­ренняя продольная стена — несущая из плоских желе­зобетонных панелей толщиной 160—200 мм. Плиты перекрытий — железобетонные сплошные толщиной §60 мм. Высота зданий, возводимых по такой конструк­цию схеме, ограничена девятью этажами.

ПОДЗЕМНАЯ ЧАСТЬ БЕСКАРКАСНЫХ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

Подземная часть здания с малым шагом несущих пм перечных стен (Рис. 25, а). Фундаментами наружных самонесущих стен служат сборные железобетонные блоки, внутренних несущих стен — железобетонные плита прямоугольной формы. Наружные стены подземной части здания смонтированы из керамзитобетонных или железобетонных трехслойных цокольных панелей. Внутренние поперечные стены — из железобетонных панелей толщиной 120—160 мм. Перекрытие над подвалом - из плоских железобетонных плит толщиной 120 мм, опертых по контуру.

Между собой панели внутренних стен соединяют стальными накладками, приваренными к закладным деталям, а плоскости стыков заделывают монолитным бетоном. Соединение цокольных панелей с внутренними — стальными скобами с последующим замоноличиванием стыков.

Подземная часть здания с большим и смешанным шагом несущих поперечных стен (Рис. 25,6). Фундаменты внутренних стен — железобетонные плиты, уложенные сплошной или прерывистой лентой. Под наружные стены (участки между лентами фундаментов)

укладывают бетонную подготовку толщиной 100 мм. Внутренние стены подземной части здания монтируют из железобетонных панелей толщиной 160 мм с проемам для прохода и пропуска коммуникаций. Наружные стены — из ребристых железобетонных цокольных панелей утепленных керамзитобетоном. Цокольные панели укладывают на ленты поперечных фундаментов; работая на изгиб, они несут нагрузку от самонесущих стен здания.

Подвал перекрывают многопустотными плитам толщиной 220 мм или сплошными толщиной 160 м Панели внутренних стен закрепляют сваркой. Цокольные и внутренние панели соединяют скобами, вставленными в отверстия петлевых выпусков арматур с последующим замоноличиванием стыков бетоном.

Подземная часть здания с продольным расположением несущих стен (Рис. 26) смонтирована из трапеции видных фундаментных плит, цокольных панелей и панелей внутренних стен. Соединяют панели стальными связями, замоноличивая стыки бетоном

НАДЗЕМНАЯ ЧАСТЬ БЕСКАРКАСНЫХ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

Перекрытия. В зданиях с малым шагом несущих поперечных стен междуэтажные перекрытия выполняют из сплошных железобетонных плит толщиной 120 мм с опиранием по контуру помещения. При большом и смешанном шагах несущих поперечных стен перекрытиями являются многопустотные плиты толщиной 220 мм или толщиной 160 мм.

Лестницы. В зданиях с поперечным расположением несущих стен лестницы состоят из площадок и маршей (Рис 27, а). Лестничные площадки укладывают на продольные стены и монтажные столики поперечных стен. Лестничные марши опирают на четверти продольного ребра площадки, и закладные детали соединяют сваркой.

В зданиях с продольным расположением несущих стен лестницы выполняют из маршей с полуплощадками,(Рис 27,6), опертых на продольные стены здания.

Балкон — это железобетонная плита длиной «на комнату» (2,7—3,3 м), консольно заделанная в наружных стенах (рис. 28). Плиты балкона имеют вынос до 1,2 > и обрамляются сливом из оцинкованной стали. Полы балкона — цементные или из керамической плитки с у лоном от здания. Ограждение высотой 1050 мм — в виде ажурной стальной решетки или защитного экрана листовых материалов (асбестоцемента, армированного стекла и др.).

По конструктивным особенностям балконы могут быть заделанными в наружную стену (рис. 29, а) и закрепленными с междуэтажным перекрытием; заделанными в стену и дополнительно опертыми на приставную Г-образную стойку (рис. 29,6).

Завершение стен (рис. 30, а, б). Современные крупнопанельные здания имеют чердачные крыши с пол проходным чердаком.

При наружном водостоке устраивают карниз, образованный свесом кровельных плит, при внутреннем водостоке — парапетные панели.

ЗАЩИТА СТАЛЬНЫХ СВЯЗЕЙ ОТ КОРРОЗИИ

Долговечность стальных связей, соединяющих элементы полносборных зданий, а следовательно, и здание в целом, зависит от их коррозионной стойкости.

Защита стальных связей от коррозии обеспечивается комплексом конструктивных мер, включающих:

размещение элементов крепления во внутренней части стены, менее подверженной промерзанию и увлажнению;

использование сварных, петлевых, замковых креплений, связывающих сборные элементы между собой;

оцинковку крепежных элементов в заводских условиях;

защитное покрытие (полимерное, лакокрасочное или слоем напыленного цинка) сварных швов, выполненных строительной площадке;

герметизацию, утепление и замоноличивание стыков, исключающих протечки, образование конденсата и других агрессивных воздействий вызывающих коррозию.

Стальные связи, соединяющие панели внутренних стен, защищают от коррозии лакокрасочными покрыт ми на основе порошков полиэтилена, полипропилена и др.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ ЗДАНИЙ ПОВЫШЕННОЙ ЭТАЖНОСТИ

В современных условиях возведение зданий повышен­ной этажности основано на использовании монолитного и монолитно-сборного железобетона.

Здания со стенами из монолитного железобетона (рис. 31, а) отличаются сложной конфигурацией в пла­не, группировкой квартир вокруг лифтовой шахты и не­редко криволинейными очертаниями наружных стен. Высота таких зданий достигает 35 этажей.

Здание с монолитным стволом, обстроенное сборны­ми железобетонными конструкциями (рис. 31, б, в). Монолитный ствол выполнен в виде шахты, в которой размещены лифты, лестницы и санитарно-технические коммуникации. Со всех сторон к шахте примыкают эта­жи, смонтированные из сборных конструкций. В таких зданиях монолитная шахта воспринимает горизонталь­ные нагрузки, а примыкающие отсеки здания из сборных конструкций — вертикальные нагрузки. Предельная вы­сота зданий с монолитным стволом — 50 этажей.

Тема: Здания из объёмных блоков

Объемными блоками называют крупные железобетонные коробки, представляю­щие отдельные помещения или квартиры и изготовляемые в заводских условиях. При изготовлении блоков в заводских условиях выполняют также все работы по отделке и внутреннему оборудованию помещений. Объемные элементы применяют для возведения жилых домов, гостиниц, пансионатов и других зданий с одинаковой комнатной структурой.

Изготовленные на заводе объемные блоки, полностью подготовленные к экс­плуатации, доставляют специальными транспортными средствами на строитель­ную площадку, где их монтируют. Опыт строительства зданий из объемных блоков показывает, что можно достичь значительного повышения каче­ства строительных работ, сокращения стоимости строительства и расхода мате­риалов, повышения производительности труда и сокращения сроков монтажа на строительной площадке по сравнению с крупнопанельными примерно в 5...6 раз. При этом около 85 % всех работ по возведению здания переносится в завод­ские условия. В настоящее время строи­тельство зданий из объемных блоков перешло из стадии массового экспери­ментирования к массовому поточному строительству.

По способу изготовления объемные блоки бывают составные из отдельных панелей и монолитные (Рис. 1). Со­ставные блоки изготовляют из крупно­размерных панелей и делят на каркасные и бескаркасные. Каркасные блоки состоят из каркаса (стоек и ригелей), навесных панелей и плит полов. Бескаркасные со­бирают в специальных кондукторах из отдельных панелей и затем соединяют между собой путем сварки закладных деталей.

Рисунок 1. Типы объемных блоков по способу изготовления:

1-составные,2-монолитные, а- бескаркасный, б- каркасный, в- монолитный блок типа "колпак",

г-то же, типа "стакан",д- то же, без торцовой наружной стены

По конструктивной схеме дома из объемных блоков условно подразделяют на три типа: блочные, панельно-блочные и каркасно-блочные (Рис 2).

При блочной схеме дома состоят из от­дельных блоков, устанавливаемых рядом и друг на друга. Эта схема наиболее индустриальна, так как позволяет большую часть работ перенести в заводские усло­вия. Недостатком этой схемы является наличие двойных внутренних стен и перекрытии, т. е. неоправданный расход мате­риалов.

При панельно-блочной схеме наряду с блоками применяют панели, которые позволяют получать однослойные стены. Для этой схемы характерным является необходимость производства более поло­вины отделочных работ на строительной площадке.

Каркасно-блочные схемы представляют собой сочетание каркаса из стоек и риге­лей и объемных блоков, опирающихся на каркас. Учитывая то, что каждый блок воспринимает незначительные нагрузки, их можно изготовлять из легких материа­лов. Однако для зданий с этой схемой ха­рактерным является увеличение числа монтажных элементов, причем резко от­личающихся по своим массе и габаритам. Учитывая изложенное, наиболее предпоч­тительными являются блочные схемы.

Конструктивные решения объемных блоков

По размерам и массе объемные блоки можно разделить на три группы.

Мелкие объемные блоки, к которым относят санитарно-технические блоки-ка­бины, имеющие широкое применение в строительстве многоэтажных зданий.

Объемные блоки средней величины размером на комнату (блок-комната) имеют следующие габариты: размеры в плане от 2,4 х 4,8 до 3,6 х 6 м и массу от 5 до 10ми более. В этих блоках-ком­натах размещаются жилые комнаты, спальни, кухни, лестница или комбина­ции : спальня + коридор, кухня + сан­узел + прихожая и др.

Крупноразмерные объемные блоки раз­мером на две комнаты или на квартиру

имеют размеры в плане по ширине от 2,4 до 6 м и по длине 8...Юм и более. Масса их зависит от размеров и колеблется от 15 до 25 т. Ха­рактер статической работы блоков и их конструкции зависят от способа опирания блоков друг на друга. Применяют сле­дующие способы опирания объемных блоков (Рис. 3): по четырем углам, по двум коротким сторонам, по двум длинным сторонам, по периметру. На­ибольшее распространение получил первый способ, так как в этом случае обеспечивается надежность передачи уси­лий, имеется возможность хорошего до­ступа к каждой из четырех опор.

На Рис. 4 показаны узлы сопряжения объемных блоков здания с несущими по­перечными стеновыми панелями (опирание по двум длинным сторонам) и само­несущими продольными (наружными и внутренними) панелями.

Вертикальные колодцы, образованные стыкованием наружных стеновых пане­лей, заполняют легким керамзитобетоном (рис. 13.6, в). Блоки между собой кре­пят с помощью сварки закладных дета­лей. Чаще всего для зданий из объемных блоков устраивают столбчатые сборные фундаменты.

Тема: Деревянные здания

Типы деревянных зданий

Строительство деревянных зданий осу­ществляется преимущественно в тех рай­онах, где лес является местным материа­лом. Деревянные здания обычно возво­дят не более чем в два этажа. По конструктивным решениям стен эти зда­ния делят на бревенчатые (рубленые), брусчатые, щитовые, каркасные и каркасно-щитовые.

Стены бревенчатых (рубленых) домов (Рис. 1) представляют собой горизон­тально уложенные ряды бревен, которые связываются друг с другом в углах вруб­ками. Каждый ряд бревен называется венцом. В совокупности венцы образуют сруб. Нижний венец, который опирается непосредственно на фундаменты, назы­вается окладным венцом. Для защиты от продувания в швы между бревнами про­кладывают теплоизолирующую прокладку.

Применяют тщательно обработанные круглые бревна диаметром 200...240 мм. В каждом бревне с нижней стороны вы­тесывают паз, которым бревно уклады­вают на круглую поверхность нижележа­щего венца. Внутреннюю поверхность чисто отесывают, образуя гладкую стену.

Основными типами конструкции угло­вого стыка бревен являются врубки с остатком (Рис. 2,6) и без остатка («в лапу») (Рис. 2, в).

Бревенчатые стены дают значительную (до 5%) осадку, поэтому их оштукатури­вают по штукатурной драни через 1...2 года после устройства. Над дверными и оконными коробками оставляют зазор на величину расчетной осадки стены.

Стены из бревен весьма трудоемки в устройстве, требуют значительного рас­хода материала и не индустриальны в изготовлении.

Стены брусчатых домов позволяют для их изготовления использовать инду­стриальные методы, сократить расход материалов и трудозатраты (Рис. 3). Выполняют их из брусьев, т. е. опиленных на четыре канта бревен сечением 180 х 180 и 150 х 150 мм для наружных и 100 х 150 или 100 х 180 мм для вну­тренних стен. Брусья соединяют между собой на шкантах (шипах), а углы и со­пряжения соединяют с внутренними сте­нами в шпунт или «в лапу». При устрой­стве стен из брусьев стремятся, чтобы свободная длина не превышала 6,5 м. При большей длине против выпучивания стен по вертикали устраивают сжимы.

При укладке бревен между ними про­кладывают паклю, а после устройства стены пазы тщательно проконопачивают. Стены из бревен также дают значитель­ную осадку, поэтому через 1...2 года швы окончательно проконопачивают и производят обшивку или оштукатури­вание поверхностей. Обшивают на­ружные поверхности стен строгаными до­сками толщиной 16 мм по рейкам, прикрепляемым к стенам.

Фундаменты под стены бревенчатых и брусчатых домов выполняют бутовы­ми, бутобетонными, бетонными и дере­вянными. В зависимости от особенностей грунтов и района строительства фунда­менты могут быть ленточными или столбчатыми. Цоколь деревянных зданий обычно устраивают из того же материа­ла, что и фундаменты, или из обожжен­ного керамического кирпича. При устрой­стве столбчатых фундаментов расстояние между столбами принимают 2,5...3 м с обязательным устройством столбов в углах здания и в местах примыкания внутренних стен. Между столбами по пе­риметру здания устраивают забирку из кирпича, укладываемого на песчаное ос­нование.

Для защиты от загнивания окладные венцы располагают выше планировочной отметки поверхности грунта на 40 см и тщательно антисептируют 2 %-ным рас­твором фтористого натрия, а также про­кладывают между фундаментом и брев­нами или брусьями два слоя толя или ру­бероида. Обязательно устройство по пе­риметру здания отмостки. В случае устройства столбчатых фундаментов из бревен забирку делают деревянной.

Балки перекрытий в бревенчатых зда­ниях врубают в наружные стены или делают врубку типа ласточкина хвоста. На Рис. 2 показано опирание балок перекрытия на внутренние стены. Полы первого этажа для беспод­вальных зданий устраивают по лагам и кирпичным Столбикам. В случае необ­ходимости устройства подполья его вы­сота должна быть не менее 60 см; для обеспечения хорошей вентиляции необхо­димо предусматривать открывающиеся на лето продухи в цоколе.

Перегородки устраивают из досок или деревянных щитов. Для обеспечения сво­бодной осадки стен между потолком и перегородкой устраивают зазор, обра­зующийся с помощью прибиваемого к потолку направляющего бруска и при­крепляемых к нему щековых досок.

Лестницы состоят из площадок и лест­ничных маршей. Марши устраивают из двух тетив, ступеней и перил. Тетивы своими концами врубаются в площа­дочные балки. Марши и площадки снизу подшивают рейками и иногда оштукату­ривают.

Деревянные дома заводского изготовления

Более индустриальными и экономичными являются деревянные дома заводского изготовления, монтируемые в основном из элементов и деталей, изготовленных на домостроительных комбинатах. Пре­имущество индустриальных деревянных домов состоит в возможности изготовле­ния деталей в соответствии с их назначе­нием и повышения долговечности древе­сины путем глубокой пропитки антисеп­тиками.

Индустриальными домами из дере­вянных конструкций являются каркасные, щитовые и каркасно-щитовые.

Каркасные дома состоят из несущего деревянного каркаса и конструкций за­полнения. Каркас представляет собой стойки сечением 50 х 80 мм и горизон­тальных элементов из брусьев того же се­чения. Рама каркаса снизу и сверху обра­зуется брусьями обвязки, стойками, рас­косами — промежуточными стойками и ригелями, служащими обрамлением оконных и дверных проемов (Рис.4).

Все элементы деревянного каркаса из­готовляют на заводе из досок и брусьев, затем их маркируют. На строительной площадке элементы собирают в горизон­тальном положении в каркас и подни­мают в вертикальное положение, устана­вливая на фундамент. Стойки распола­гают г: шагом 600 мм и прибивают гвоздями к нижней и верхней обвязкам. Для двухэтажных , зданий устраивают платформенный стык, при котором стой­ки второго этажа устанавливают на верх­нюю обвязку первого этажа. Применяют также двухэтажные стойки каркаса, ко­торые обеспечивают большую жесткость здания.

Наружные каркасные стены утепляют теплоизоляционными плитами или ру­лонными материалами, преимущественно местными (минеральным войлоком), пли­тами на синтетических или битумных связках, стекловатными матами на перга­мине или изоляционной бумаге, фиброли­товыми плитами толщиной 50... 70 мм, соломитом из пучков соломы и др. При­меняют также легкие засыпки из шлака, гранулированной минеральной ваты, ке­рамзита, а для временных зданий — опил­ки, смоченные гипсовым раствором с антисептиками.

Плиты утеплителя обычно устанавли­вают между стойками каркаса и с наруж­ной стороны с перекрытием швов. На Рис. 5 показаны детали конструкций каркасного дома с утеплителем стен фи­бролитовыми плитами. Для защиты от проникания водяных паров из помещения в тело каркасной стены с внутренней стороны утеплителя укладывают пергамин или паронепрони­цаемую бумагу. Затем поверхность обли­цовывают гипсокартонными листами и окрашивают или оклеивают обоями. Для защиты от продувания или атмос­ферной влаги с наружной стороны уте­плителя укладывают строительную бума­гу. С целью предупреждения осадки утеплителя в процессе эксплуатации зда­ния под верхней обвязкой и под окнами устраивают противоосадочные фартуки из древесноволокнистых плит.

Наружные поверхности стен облицовывают плоски­ми асбестоцементными плитами разме­ром 300 х 600 мм, прибиваемыми по чер­ной дощатой обшивке толщиной 19 мм или по рейке сечением 19 х 50 мм. При­меняют также мокрую штукатурку по слою дощатой обшивки толщиной 19 мм.

Каркас внутренних несущих стен и перегородок не отличается от конструк­ции наружных стен. Материал теплоизо­ляции в этом случае выполняет функции звукоизоляции.

Стены лестничных клеток отличаются от наружных отсутствием слоев пароизоляции и строительной бумаги.

Деревянные щитовые дома являются наиболее эффективным видом индустриальных деревянных домов. В отличие от каркасных щитовые дома поставляют комплектно в виде изготовленных на за­воде утепленных щитов наружных и вну­тренних стен, перекрытий, полов, элемен­тов крыши, лестниц и др.

Щиты наружных и внутренних стен со­стоят из двух слоев досок толщиной 16 мм, между которыми в наружных сте­нах закладывают утеплитель из древесно­волокнистых изоляционных (пористых) плит с воздушными прослойками между ними или из одного слоя поропласта тол­щиной 40 мм.

Применяют также в каче­стве утеплителя тюфяки из минерального войлока. С внутренней стороны щита под обшивкой укладывают пароизоляцию. Под наружную обшивку прокладывают строительную бумагу для уменьшения воздухопроницаемости (Рис. 6). Высо­та щитов обычно равна высоте этажа, а ширина — 600 ... 1200 мм.

Стеновые щиты подразделяют на глу­хие, дверные и оконные. Щиты устана­вливают вертикально и соединяют непос­редственно между собой гвоздями. Особо тщательно необходимо производить сты­ковку щитов. Рекомендуемая конструк­ция вертикального щита показана на Рис. 6,6. Стык перекрывают непреры­вными слоями паро- и воздухоизоляции. Перекрытия щитовых домов могут быть щитовыми или балочного типа.

В конструкциях карнизного и цоколь­ного узлов необходимо предусматривать меры против промерзания. С этой целью устраивают утепленные цоколь и фриз пояса у карниза, а также надежную пароизоляцию (Рис. 6, г,е). Подполье обычно делают холодным и хорошо про­ветриваемым, для того чтобы конструк­ции не загнивали. В углах здания, а так­же в местах примыкания перекрытий к стенам необходимо предотвращать воз­можность образования мостиков холода (Рис. 6, в, д).

Полы первого этажа устраивают из шпунтованных досок толщиной 29 мм, уложенных по лагам сечением 50 х х 100 мм, установленным с шагом 600 мм по деревянным прогонам. Лаги цо­кольного перекрытия укладывают по кирпичным столбикам на антисептиро-ванные подкладки и гидроизоляцию в ви­де двух слоев пергамина или рубероида.

Монтаж щитовых домов ведут на гото­вом фундаменте со сплошным цоколем под наружные стены. Цокольную обвязку из брусьев сечением 50 х 80 мм уклады­вают на специальную утепленную подуш­ку из слоя минерального войлока или антисептированной пакли, обернутой толем или двумя слоями битуминизированной бумаги. Установку щитов начинают с угла здания, при этом два угловых щи­та соединяют между собой, прикрепляют к нижней обвязке гвоздями и расшивают временными раскосами.

Каркасно-щитовые дома отличаются от щитовых тем, что в них щиты устанавли­вают между стойками каркаса. Таким образом, щиты выполняют только огра­ждающие функции и не несут никакой на­грузки. В связи с этим их делают облег­ченными. Стыки между стойками и щита­ми устраивают так же, как и между щитами в щитовых домах, однако при наличии каркаса их количество удваи­вается.

В практике строительства все шире применяют деревянные панельные дома. В них еще в большей мере реализуются принцип индустриализации строительства и повышаются эксплуатационные каче­ства. Такие панели имеют клеефанерную конструкцию из водостойкой фанеры, Прикрепляют панели к деревянным стой­кам каркаса, расположенным с неболь­шим шагом. В качестве утеплителя пане­лей применяют легкие минераловатные маты, наклеенные на плотную бумагу.

Тема: Фонари.

Фонари используются для верхнего освещения и проветривания помещения – ареация.

Зенитные фонари выполняются в виде куполов различной формы, самые экономичные и удобные в установке и эксплуатаций. Могут быть точечные и секционного типа. Панель выполняется из огранического стекла. Размер от 1,5 – 6м в длину, в ширину 1,4 – 1,6м.

Тема: Основы проектирования гражданских зданий.

1. Понятие о проектах, стадиях и нормах проектирования.

2. Типовое и индивидуальное проектирование. Привязка типовых проектов к местным условиям.

3. Проектирование жилых зданий с учётом природно – климатических условий.

4. Планировочные решения домов городского типа.

5. Планировочные решения домов усадебного типа. Состав квартир.

6. Общежитие и их планировочные схемы.

7. Оценка проектов жилых зданий.

8. Общественные здания и их классификация.

9. Планировочные схемы общественных зданий.

10)Оценка проектов общественных зданий.

11)Размещения гражданских зданий на селительной территории. Разрывы между зданиями.

12)Благоустройство и озеленение. Подъезды.

Понятие о проектах, стадиях и нормах проектирования.

Проекты – это комплект технической документаций, состоящих из чертежей, пояснительной записки и сметы.

Чертежи дают графическое представление об объёмно – планировочном, конструктивном решении будущего здания и его архитектурном облике.

Пояснительная записка содержит краткое описание и обоснования решений принятых о проекте, и основных технико – экономических показателей.

Смета – это документ, определяющий стоимость будущего здания.

Создания проекта здания или комплекса здания сложный последовательный процесс, в котором участвуют специалисты разных профилей:

- архитекторы, конструктора, инженеры, инженеры по водоснабжению и канализаций, атаплению и вентиляций, электрики, экономисты, планировщики и т.д.

Предварительный этап проектирования – сбор исходных данных и изыскательские работы, на участке предполагаемого строительства, а так же уточнение экономической характеристики района строительства, в том числе возможности использования местных строительных материалов.

Разработка проектов ведётся в соответствии с государственными нормами строительного проектирования.

Нормы – это научно обоснованные и узаконенные условия проектирования различных зданий, сооружений и их комплексов.

Проектирование гражданских зданий массового строительства или их комплекс ведётся, как правило по двум стадиям:

1. Проектные здания, а на его основе и после его утверждения – рабочие чертежи. При проектирований зданий особой архитектурной значимости или особой строительной сложности допускается проектирование по 3стадиям:

- проектное здание, технический проект, рабочие чертежи.

В проектном зданий выполняется техническая возможность и экономическая целесообразность предполагаемого строительства.

Разрабатывается общая архитектурно – планировочная композиция размещения здания или комплекса здания на отведённом участке, выбираются конструкций, строительные материалы.

Проектное здание должно быть согласовано с исполкомом местного Совета Народных депутатов, органами санитарных инспекций и государственным надзором.

После согласования и экспертизы проект рассматривается и утверждается соответствующими инстанциями, определяющий строительства объекта.

В техническом проекте всесторонне разрабатываются принятые в проектном задании решения, уточняются объёмы, методы и стоимость строительства.

Здания, которые будут возводиться по типовым проектам или повторно применяемым индивидуальном проектам, имеют одну стадию проектирования – технорабочий проект.

2. Типовое и индивидуальное проектирования.

Типовое проектирование.

Здания массового назначения (школы, детские сады и т.д) возводят по типовым проектам. Их разрабатывают в проектном институте, специализирующиеся по определённым типам зданий, и климатическим зонам.

Типовые проекты зданий одинакового назначения выполняют на основе унификаций архитектурно – планировочных и конструктивных решений с применением индивидуальных конструкций и серийно выпускаемого оборудования. Срок действия типовых проектов 8-10 лет.
