Практическое занятие № 5 Расчет мгновенных схем двухстороннего питания при переменном токе

При двухстороннем питании

токи подстанции определяются через активные и реактивные составляющие

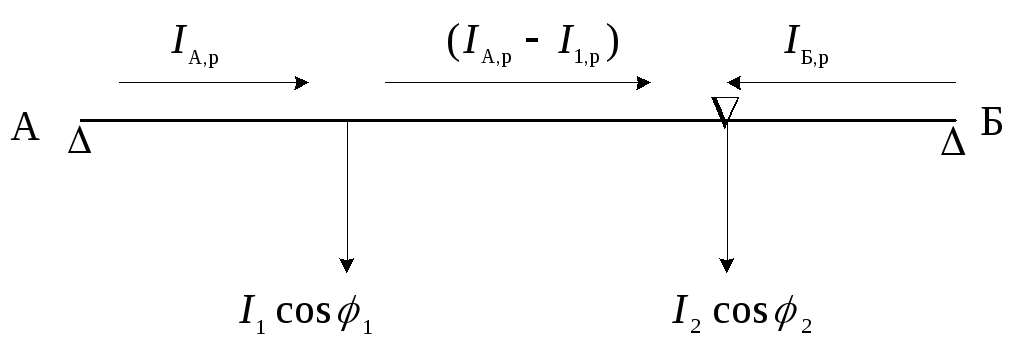

Зная активные и реактивные составляющие токов подстанций, можно найти токи токораздела отдельно для активных и реактивных составляющих путем вычитания из соответствующих составляющих активных токов поездов

и т.д.

и реактивных токов поездов

и т.д.

При этом точки токораздела могут не совпасть, т.е. по активным токам точка токораздела окажется на одном поезде, а по реактивным – на другом.

Полные токи подстанции

Значения

Потери и падения напряжения до поездов целесообразно вычислять по отношению к ближайшей от поезда подстанции.

Потеря напряжения до первого поезда.

Поперечная составляющая падения напряжения до первого поезда

Падение напряжения до первого поезда

Потеря напряжения до второго поезда

Поперечная составляющая падения напряжения до второго поезда

Падение напряжения до второго поезда

Потери напряжения можно вычислить и через приведенное сопротивление

Мгновенные потери мощности

где ток на участке между поездами

Коэффициент полезного действия для схемы

Содержание занятия

1. Ознакомиться с методикой расчета.

2. По индивидуальному заданию рассчитать схему с двумя нагрузками.

3. Оценить разницу при определении потерь напряжения через приведенное сопротивление и при расчете.

4. Сделать выводы о работоспособности электроподвижного состава по уровню напряжения, учитывая, что допустимая потеря напряжения до поезда равна 6 500 B.
