Методы конструирования пп.

1) Ручные 2) Автоматические 3) Полуавтоматические

При ручном методе констр. размещение навесных эл. и разработка проводящего рисунка осущ. вручную.

Размещение эл-ов на ПП вып. в след. последовательности:

- 1) Принципиальная схема разбивается на функционально связанные группы.

- 2) Составляется таблица соединений

- 3) Производятся размещения элементов в каждой группе

- 4) Группа эл-ов, имеющая наибольшее кол-во внешних связей располагается вблизи разв-к.

- 5) Группа эл-ов, имеющая наибольшее число связей с уже размещённой группой элементов, размещаются рядом т.д.

- 6) При необходимости производиться корректировка в размещении отдельных навесных эл-ов или доп-ся замена адресов связей.

Гпш и гпк

ГПШ и ГПК – предназначены для соединеня печ. узлов меж собой внутри одного блока. Они могут быть выполнены на гибком основании, а могут быть опресованые кабели (шлейфы).

ГПШ – изготавляются по той же технологии что и ПП. Их можно изгибать под острыми углами для соединения меж собой двух парал. ячеек или печ. узлов.

Существуют три вида конструкции ГПШ, каждый из которых является способом присоединения ПП

I. II

IIIa IIIb

I Гибкий печатный шлейф (ГПШ), оканчивающийся металлизированными контактными площадками с отверстиями. Шлейфы устанавливаются и заканчиваются на штыри (контакты), расположенные на печатной плате или колодке.

Шлейф с колодкой образует печатный кабель

1 – печатная плата

2 – печатный шлейф

3 – колодка

II ГПШ, оканчивающийся металлизированными контактными площадками, которые после совмещения припаиваются к контактным площадкам печатной платы.

III ГПШ, оканчивается контактными лепестками, которые припаиваются к контактным площадкам на печатной плате.

Такие шлейфы могут иметь однорядные и двухрядные контактные лепестки.

ГПШ с металлизированными контактными площадками и с отверстиями (1 вар) выдерживают большие механические нагрузки, но разрешающая способность технологии их изготовления невелика и они используются при малом числе соединений (от 2 до 10).

При большом числе соединений используют ГПШ, оканчивающиеся металлизированными контактными площадками без отверстий (вар 2) или шлейфы с контактными лепестками (вар 3).

Такие кабели обязательно крепятся в зоне электрического присоединения к печатной плате с площадью прижимных планок или скобы. ГПШ 1-го варианта устанавливаются с одной стороны печатной платы, все остальные шлейфы можно устанавливать с двух сторон.

Элементы расчета электрических параметров печатных плат.

Электрические параметры печатной платы зависят от многих факторов в большей или меньшей степени, влияющей на изменения расчетных величин, режим работы схемы, на основании этого – выбор защитных покрытий, выбор материала для изготовления схемы….

Комплексный учет всех этих факторов достаточно сложен и поэтому целесообразен на этапе проектирования печатных плат.

Пункты 3,6,1 – постоянный ток проводника распределяется равномерно по его сечению при условии, что материал проводника однороден и не имеет локальных посторонних включений других веществ.

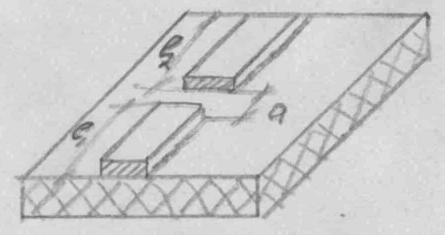

Сопротивление проводника шириной b и высотой h находится по формуле:

- удельное сопротивление проводника, (мкОм)

- длина, (мм)

Величина удельного сопротивления зависит от способа изготовления печатных плат.

J=10^-3*i*b*h

По току

i- плотность тока. h- толщина проводника.

по напряжению

Рассчет на допустимую плотность тока следует проводить для узких проводников (b<1мм) в которых ток не превышает 2 А. Если ток 2А, ширина проводника b>1мм, толщина h=50 мкм- рассчет можно не выполнять.

Uдоп- допустимое падение напряжения, не должно превышать 5% от питания.

ПЕРЕМЕННЫЙ ТОК В ПЕЧАТНЫХ ПРОВОДНИКАХ.

f3>f2>f1 d_эфф=0,5-зависит от материала проводника. Явление поверхностного эффекта количественно характеризуется эффективной глубиной проникновения токаd_эфф. Формула верна для немагнитных материалов. Частота в МГц. Если длина проводника велика, то омическое сопротивление сильно искажает сигнал.
