Маркировка sмd резисторов

SМD резисторы маркируются различными способами. Способ маркировки : зависит от типоразмера резистора и допуска. Резисторы типоразмера 0402 не маркируются. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируют тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя. При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51х10³ Ом = 51 кОм. Обозначение 100 указывает, что номинал резистора равен 10 Ом.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя - показатель степени по основанию 10 для задания номинала резистора в омах. Буква К также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750x10' Ом = 7,5 кОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием таблицы Е1А-96 (табл. 1.1.4, Л3) двумя цифрами и одной буквой Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в омах.. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = = 12,4 кОм.

Стандартная упаковка SМD резисторов — бумажная лента или бобина. На упаковку наносится маркировка с указанием типа резистора, его типоразмера, номинала, допуска. Например: RМС-18 (1206) 1002 FR, где буквой после номинала обозначен допуск (F = ±1%; J = ±5%; D = ±0,5%), а буква.R означает, что резисторы упакованы на бумажной ленте в бобине.

Основные электрические параметры резисторов

Для оценки свойств резисторов используются следующие основные параметры: номинальное сопротивление, допустимое отклонение величины сопротивления от номинального значения (допуск), номинальная мощность рассеяния, предельное напряжение, температурный коэффициент сопротивления, коэффициент напряжения, уровень собственных шумов, собственная емкость и индуктивность.

Номинальное сопротивление Rн – это электрическое сопротивление, значение которого обозначено на резисторе или указано в сопроводительной документации.

В ЭВА применяются резисторы сопротивлением от нескольких Ом до нескольких мегаОм. Номинальные сопротивления резисторов стандартизированы. Численные значения номинальных сопротивлений определяются рядами предпочтительных чисел: Е6, Е12, Е24, Е48, Е96, Е192 (цифра указывает число номинальных сопротивлений в ряду).

Ряды Е6, Е12, Е24 применяются для постоянных резисторов общего применения. Шкала номинальных значений резисторов переменного сопротивления определяется рядом Е6.

Кратные и дольные значения сопротивлений получаются путем умножения или деления этого ряда на 10.

Шкала номинальных сопротивлений для постоянных резисторов общего применения по ряду Е6, Е12, Е24 приведена в табл.2.

Таблица 2. Номинальные сопротивления по ряду Е6, Е12, Е24

Индекс ряда	Числовые коэффициенты, умножаемые на любое число, кратное 10
Е6	1,0; 1,5; 2,2; 3,3; 4,7; 6,8
Е12	1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 9,1
Е24	1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1

Допустимое отклонение – это максимальное допустимое отклонение реальной величины сопротивления резистора от его номинального значения, выраженное в процентах.

Согласно ГОСТа установлен ряд допусков: ±0,001; ±0,002; ±0,005; ±0,01 ±0,02; ±0,05; ±0,1 ; ±0,25; +0 ,5; ±1; ±2; ±5; ±10; ±20; ±30.

Наиболее употребительны резисторы с допускаемым отклонением ±5; ±10; ±20%.

Переменные резисторы имеют допуски ±5, ±10, ±20, ±30%.

Номинальная мощность рассеивания Р_Н – это наибольшая мощность, создаваемая протекающим через резистор током, при которой он может длительное время надежно работать.

Значение Р_Н зависит от конструкции резистора, физических свойств материалов и температуры окружающей среды.

Резисторы эксплуатируют, как правило, при мощностях рассеивания в 3 – 10 раз меньше номинальных, что обеспечивает более высокую надежность работы устройств.

Конкретные значения номинальных мощностей рассеивания в ваттах устанавливаются согласно ГОСТ и выбираются из ряда: 0,01; 0,025; 0,05; 0,062; 0,125; 0,25; 0,5; 1,0; 2; 3; 4; 8; 10; 16; 25; 40; 63; 80; 100; 160; 250; 500.

Величина номинальной мощности рассеяния указывается на корпусах крупногабаритных резисторов, а у малогабаритных – определяется по размерам корпуса.

Мощность рассеяния Р можно рассчитать по формулам:

Р=UI=I²R=U²/R.

Если на резисторе, выделяется большая мощность, чем предусмотрено, его температура будет повышаться, что может привести к перегоранию токопроводящего элемента и тем самым к внезапному отказу резистора.

Предельное напряжение Uпред. – это максимальное напряжение, при котором может работать резистор. Оно ограничивается тепловыми процессами, а у высокоомных резисторов – электрической прочностью резистора.

Температурный коэффициент сопротивления (ТКС) – это относительное изменение величины сопротивления резистора при изменении температуры на 1ºС: ТКС= ΔR/(Ro·ΔT),

где Ro– начальное значение величины сопротивления резистора,

ΔR – изменение сопротивления в диапазоне температур ΔТ.

Значение ТКС прецизионных резисторов лежит в пределах от единиц до 100×10^-6 1/ ºС, а у резисторов общего назначения - от десятков до 2000×10^-6/ ° С.

Собственные шумы резисторов складываются из тепловых и токовых шумов. Токовые шумы наиболее характерны для непроволочных резисторов. Наиболее шумящими являются композиционные резисторы, поэтому их применяют в приемных устройствах ограниченно. По уровню шумов резисторы делятся на две группы А (1мкВ/В) и Б ( 5мкВ/В).

Частотные свойства резисторов. При работе резисторов в диапазоне частот переменного тока сопротивление может изменяться относительно его номинала при постоянном токе , что приводит к изменению выходных параметров и устойчивости работы устройств.

Упрощенная эквивалентная схема резистора для высоких частот (рис.5) кроме собственно активного сопротивления R включает реактивные составляющие – индуктивности L_пар и емкость C_пар , которые ухудшают частотные свойства резисторов и поэтому их часто называют паразитными. Для разных типов резисторов паразитные индуктивности и емкость образуются по-разному.

Р ис.5. Эквивалентная схема резистора.

У проволочных резисторов паразитная индуктивность образуется за счет намотки провода и индуктивности выводов, а паразитная емкость – за счет межвитковой емкости. Проволочные резисторы по сравнению с непроволочными гораздо менее высокочастотны и применение их без принятия специальных мер ограничиваются областью постоянного тока и диапазоном звуковых частот.

Р ис.6.Функциональная характеристика сопротивления переменных резисторов.

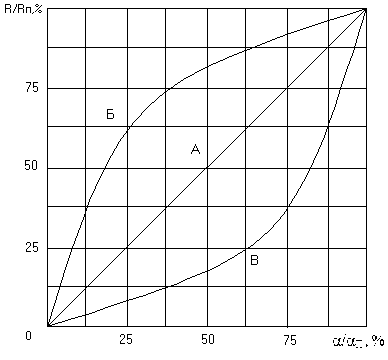

В отличие от постоянных резисторов переменные обладают , кроме вышеперечисленных . дополнительными параметрами. Это функциональная характеристика (рис.6.). Она определяет зависимость сопротивления переменного резистора от положения (угла поворота) подвижного контакта. Наиболее распространенные зависимости: линейные – А, логарифмические – Б, обратнологарифмические – В.
