1.2.4 Grafis.
Система для конструирования одежды, не похожая ни на одну другую из представленных на рынке швейных САПР. Grafis рассчитана на небольшие швейные производства, а также ателье, дома моделей, КБ и дизайн-бюро. Тем не менее, Grafis может эффективно использоваться и на крупном производстве в качестве отдельного места конструктора в тандеме с другой САПР. Уникальность системы заключается в возможности работы по одной из известных методик конструирования, таких как "Мюллер и Сын", "Оптимас", "ЕМКО СЭВ", которые уже заложены в программу. Это позволяет непосредственно использовать размерные признаки и принципы конструирования методики для достижения оптимальной посадки. Внешний вид окон программы Grafis представлен на рисунке 9.
а б

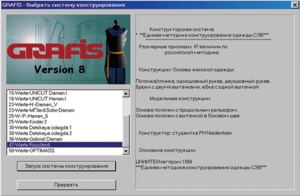

а – окно «Выбор системы конструирования»

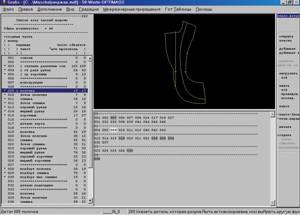

б – окно программы построения конструкций
Рисунок - 9 Внешний вид окон программы Grafis
Система Grafis оставляет за конструктором возможность выбора способа создания модели: будет ли основа для моделирования занесена с дигитайзера или модель будет построена, опираясь на существующие основы выбранной методики конструирования. В том случае, если конструктор разрабатывает модель из основ конкретной методики, то размножение модельной конструкции происходит полностью автоматически. Это значит, что отпадает необходимость в занесении межразмерных приращений, а модельная конструкция автоматически перестраивается в каждом новом размере по правилам данной методики. Такое размножение лишено всех проблем, присущих традиционному размножению по межразмерным приращениям - неприемлемо высоких погрешностей на больших размерах и неудовлетворительной точности сопряжения линий, обусловленной сложностью размножаемой конструкции. Все модельные особенности вносятся в базовую основу при помощи специального набора функций, аналогичных приемам, используемым конструктором при разработке модели вручную на столе. Grafis не ограничивает конструктора лишь выбором одной из имеющихся в системе методик, а позволяет заносить и собственные методики конструирования, опирающиеся на произвольную типологию. При необходимости, возможно изменение имеющихся методик под потребности конкретного производства.
Интересной особенностью системы является так называемый механизм наследования параметров материнской детали дочерними, которые были из нее разработаны. В качестве материнской детали выступает, как правило, базовая основа со всеми модельными линиями, а дочерними по отношению к ней могут быть все зависимые от нее детали, такие как рукав, воротник, полочка, бочок и т.д. При изменении материнской детали происходит автоматическое изменение соответствующих параметров всех дочерних деталей. Таким образом, даже когда комплект лекал уже полностью разработан, имеется возможность в одну операцию внести изменения сразу во всю конструкцию. Grafis комплектуется модулем раскладки, удовлетворяющим всем потребностям швейного производства, ателье и т.п. Стоимость системы Grafis представлена в таблице 1 [6].
Таблица 1 – Стоимость системы Grafis
Продукт |
Объем поставок |
Цена |
Einzelplatz GRAFIS Version 10 |
|
2.915,50 Euro включая НДС (2.450 евро чистым весом) за рабочее место |
Продолжение таблицы 1
Продукт |
Объем поставок |
Цена |
GRAFIS-Version 9 |
|
868,70 EUR вкл. НДС. (730 EU без НДС) |
GRAFIS-Version 8 |
|
1.309,00 EUR вкл. НДС (1.100 EUR без НДС) |
GRAFIS-Version 7 |
|
1.725,00 EUR вкл. НДС (1.450 EUR без НДС) |
GRAFIS-Version 4, 5 или 6 |
|
по запросу |
