2.2 Заклепочные соединения

2.2.1 Общие сведения

Заклепочные соединения – соединения, получаемые с помощью заклепок.

З

Рис. 2.25. Формирование замыкающей головки при клепке

аклепка – стержень круглого сечения с головками на концах, одну из которых выполняют заранее (закладная головка), а вторую (замыкающая) формуют при клепке (рис. 2.25). Соединение собирают путем установки заклепок в предварительно подготовленные отверстия в деталях (пакете листов) и последующей осадки (клепки) специальным инструментом замыкающей головки. В процессе клепки производят стяжку (сжатие) пакета, и за счет поперечной упругопластической деформации стержня происходит заполнение начального зазора между стержнем и стенками отверстия, приводящее часто к образованию натяга.

Обычно заклепками соединяют листовые конструкции.

По назначению различают соединения:

• прочные – для передачи нагрузки;

• плотные – для обеспечения герметичности;

• прочноплотные – как для передачи нагрузки, так и для обеспечения герметичности.

Часто для обеспечения герметичности используют клей.

Достоинства заклепочных соединений:

1. Стабильность и контролируемость качества соединения.

Недостатки заклепочных соединений:

1. Высокая трудоемкость и низкая технологичность.

2. Повышенный расход металла.

3. Неудобные конструктивные формы, связанные с необходимостью наложения листов металла или применения специальных накладок.

Область применения заклепочных соединений:

1. Заклепочные соединения применяют, в основном, в конструкциях, в которых внешние нагрузки действуют параллельно плоскости стыка, а применение сварки, пайки и склеивания невозможно по конструктивным или технологическим соображениям.

2. Соединения, в которых нагрев недопустим из-за опасности отпуска термообработанных деталей или коробления окончательно обработанных точных деталей.

3. Соединения несвариваемых материалов.

4. В авиастроении.

5. В автомобилестроении, для рам грузовых автомобилей.

2.2.2 Конструкция заклепок

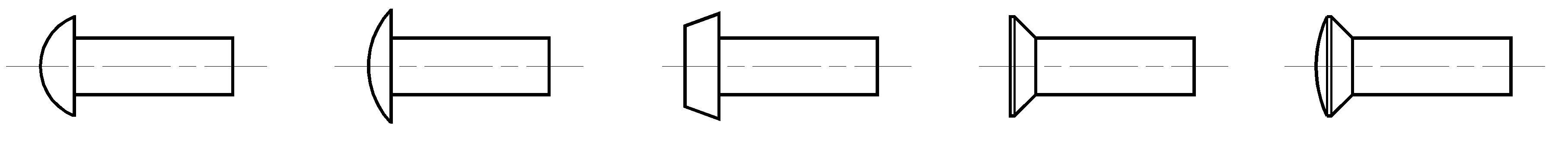

Заклепки со сплошным стержнем: с полукруглой головкой (рис. 2.26а) (ГОСТ 10299-80, ГОСТ 14797-85), имеющие основные применение в силовых и плотных швах; с полукруглой низкой головкой (рис. 2.26б); с плоской головкой (рис. 2.26в) (ГОСТ 14801-85), предназначенные для работы в коррозионных средах; с потайной головкой (рис. 2.26г) (ГОСТ 10300-80, ГОСТ 14798-85), применяемые при недопустимости выступающих частей (в частности, в самолетах); с полупотайной головкой (рис. 2.26д), для соединения тонких листов.

а	б	в	г	д
Рис. 2.26. Заклепки со сплошным стержнем

Заклепки со сплошным стержнем изготавливаются нормальной точности и повышенного качества (для ответственных соединений).

Заклепки полупустотелые (ГОСТ 12641-80 – ГОСТ 12643-80) и пустотелые (ГОСТ 12638-80 – ГОСТ 12640-80) применяют для соединения тонких листов и неметаллических деталей, не допускающих больших нагрузок.

	а	б	в
	г	д	е
Рис. 2.27. Заклепки полупустотелые (а-в) и пустотелые (г-е)

Полупустотелые и пустотелые заклепки могут иметь полукруглую (рис. 2.27а,г), плоскую (рис. 2.27б,д) или потайную (рис. 2.27в,е) головку.

Кроме традиционных заклепок применяют:

заклепки из стержней с одновременным расклепыванием обеих головок и образованием гарантированного натяга по цилиндрической поверхности;

заклепки с потайной головкой и компенсатором – местной выпуклостью на головке, деформируемой при клепке и уплотняющей контакт головки;

заклепки для швов с односторонним подходом и с сердечником, который при осевом перемещении распирает заклепку, образует замыкающую головку, а потом обрывается и фрезеруется для обеспечения гладкой поверхности;

взрывная заклепка того же назначения, у которой замыкающая головка образуется в результате взрыва вещества, заложенного в отверстие заклепки. Взрыв вызывается нагревом закладной головки и стержня;

болт-заклепка в виде стержня, устанавливаемого с натягом, и высокой шайбы. При установке болта гайку обжимают на стержне, имеющем в этом месте кольцевые канавки, при этом хвостовую часть стержня обрывают;

заклепка с большим сопротивлением сдвигу в виде твердой пустотелой заклепки с потайной головкой, притягиваемой винтом.
