8.2 Расчет на прочность

Расчет на прочность носит для шпинделя проверочный характер. Для пропускания прутка заготовки или деталей крепления инструмен­та шпиндели делают полыми, поэтому момент сопротивления определя­ется по формуле . Шпиндели рассчитываются на уста­лостную прочность, как и валы. Обычно совместно действуют нормаль­ные и касательные напряжения. Минимальный запас прочности по вы­носливости n_min=1,5…1,8. Условие достаточной прочности n≥n_min.

8.3 Расчет на виброустойчивость

Данный расчет выявляет возможность возникновения резонансных явлений. Для этого определяют частоту f собственных колебаний шпинделя, которая должна отличаться от частоты вращения шпинделя не менее чем на 25-30%. Однако, вследствие неточности определения f, в расчете желательно, чтобы разница была больше. Практически обеспечивают у шпинделей станков f≥200 Гц, а в ответственных случаях f≥500 Гц.

Расчет виброустойчивости шпиндельных узлов целесообразно вес­ти с использованием ЭВМ. Алгоритмы и программы для этого расчета приведены в литературе [3].

ЛИТЕРАТУРА

1. Детали и механизмы металлорежущих станков /Д.Н.Решетов, В.В.Каминская, А.С.Лапидус и др; Под ред. Д.Н.Решетова. - М.: Машиностроение, 1972. T.1. 663 с., Т.2. 520 с.

2. ЛизогубВ.А. Конструирование и расчет шпиндельных узлов на опорах качения.// Станки и инструмент. – 1980. №5. С. 18-20.

3. Металлорежущие станки и автоматы /А.С.Проников, Н.И.Ка- мышный, Л.И.Волчкевич и др; Под ред. А.С.Проникова. М.: Машиностроение, I981. - 479 с.

4. Расчет и проектирование деталей машин /К.П.Жуков, А.К.Кузнецова, С.И.Масленикова и др; Под ред. Г.Б.Столбина и К.П.Жукова. - М.: Высшая школа, 1978. - 247 с.

5. АнурьевВ.И. Справочник конструктора-машиностроителя. Т.3. - М.: Машиностроение, I980. - 247 с.

6. Справочник технолога-машиностроителя; Под ред. А.Г.Косиловой, Р.М.Мещерякова. Т.2. - М.: Машиностроение, 1985. - 496 с.

7. Тарзиманов Г.А. Проектирование металлорежущих станков. - М.: Машиностроение, I980. - 288 с.

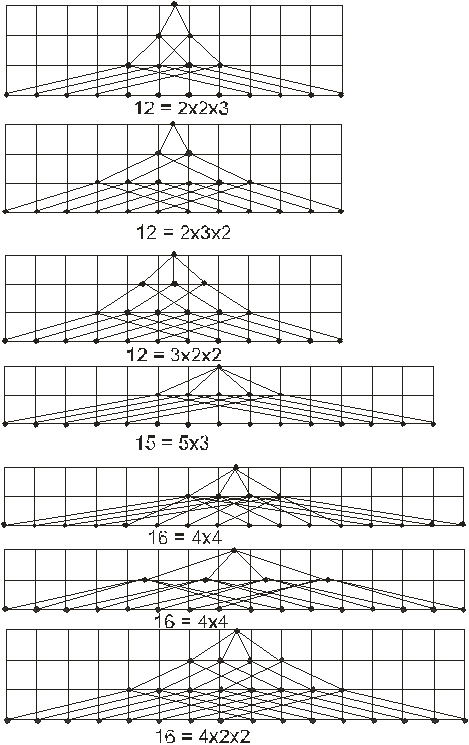

ПРИЛОЖЕНЕ 1

Приложение 2 задания на курсовой проект

	Базовая модель станка	Число ступеней привода z	Частота вращения привода		Диапазон регулирования Rn	Макс. диам. фрезы, сверла D, мм	Материал реж. Инструмента	Материал заготовки	Деталь для проектирования
			nmax, об/мин	nmin, об/мин
1	2	3	4	5	6	7	8	9	10
1	Ток.- рев. 1П326	18	2800	200			Т15К6	Сталь45	Ведущ. вал
2		9	3000	120			Т5К10	Сталь20	Вых. вал
3	Ток.- винт. 1В616	12		40	40		Р9К5	Сталь20	Шпиндель
4		18		40	30		Т15К6	40Х	Блок шестерен
5	Ток. 1А730	12		56	20		Т15К6	Сталь45	Блок шестерен
6		18		50	22		ВК6	СЧ20	Вых. вал
7	Верт.- сверл. 2А150	9	2000	30		60	Т5К10	40Х	Вал 2
8		18	2000	40		60	Т15К6	Сталь45	Ведущий вал
9	Рад.- сверл. 2А55	12	2800	27,6		50	Т15К6	Сталь45	Вых. вал
10		18	2500	27,6		50	Р6М5	Сталь45	Ведущий вал
11	Верт.- сверл. 2А135	9	1200	189		25	Т15К6	Сталь45	Блок шестерен
12		12	1400	189		25	Т5К6	Сталь45	Ведущий вал
13	Корд.- сверл. 2М55Ф2	18	1800	40		50	Т15К6	Сталь45	Вых. вал
14		9	2000	40		50	Т5К10	Сталь20	Ведущий вал
15	Фрез. 6М82	9	2000	40		300	Р9К5	40Х	Блок шестерен
1	2	3	4	5	6	7	8	9	10
16	Фрез. 6М82	12	1600	30		300	Р18	40ХНЮА	Вых. вал
17	Фрез. 6Р82	9	1080	70		300	Р6М5	Сталь45	Вал 2
18		18	2000	63		300	Р9	20Х	Вал вход.
19	Фрез. 654Ф3	9		25	25	40	ВК3	СЧ20	Блок шестерен
20		12		20	25	40	Т15К6	ХВГ	Вых. вал
21	Фрез. 6Р13Ф3	18	1600	31		35	Т15К6	Сталь20	Ведущий вал
22		12	2000	31		35	Т5К10	Сталь45	Блок шестерен

Иван Иванович Ятло

Ирина Сергеевна Буканова

РАСЧЕТ И КОНСТРУИРОЗАНИЗ МЕТАЛЛОРЕЖУЩИХ

СТАНКОВ

Методические указания к выполнению курсового проекта по курсу

"Металлорежущие станки"
