Исследование предметной области
Выше была показана необходимость проведения анализа предметной области, как начального этапа в процессе проектирования системы. Здесь необходимо сказать, что создание программной системы и базы данных, хранящей некоторую информацию, используемую системой в работе, неразрывно связаны. По словам Г.Буча, в деятельности разработчиков баз данных и программистов существуют серьезные различия, которые определяются различиями в технологии и в навыках разработки. Проектировщики баз данных обычно описывают проблемную область в терминах «долгоживущих» монолитных таблиц с информацией, в то время как программисты привыкли воспринимать мир в терминах потоков управления. Если эти два подхода не удастся совместить в рамках одного проекта, то добиться целостности проектного решения для более или менее сложной системы будет практически невозможно. Для системы, в которой главное – данные, мы должны добиться равновесия между базой данных и приложением. База данных, разработанная без учета того, как она в дальнейшем будет использоваться, оказывается, как правило, неуклюжей и неэффективной. В свою очередь изолированное приложение может предъявить невыполнимые требования к базе данных, что приведет к серьезным проблемам с обеспечением целостности информации.
Процесс исследования предметной области является в значительной мере творческим процессом и во многом зависит от опыта и квалификации проектировщика. Нельзя однозначно сказать какие методы эффективнее использовать в данном конкретном случае, т.к. это во многом зависит от специфики решаемой задачи. Не существует каких-то шаблонных решений, применяемых в каждом случае. Тем не менее, существует ряд рекомендаций, призванных помочь проектировщику на начальной стадии проектирования.
Одним из наиболее существенных моментов на начальной стадии проектирования является этап анализа. Он состоит в исследовании системных требований и проблемы, а не в поисках путей ее решения. Часто этот этап называется этапом анализа требований к системе.
На этапе исследования предметной области очень важно выделить бизнес-правила, т.е. правила, определяющие процессы в предметной области. Это требования не к конкретной БД, а ко всем БД данной предметной области.
Результатом проведения исследования предметной области должно стать подробное описание процесса функционирования системы, бизнес правил, функций и т.д., достаточное для проведения дальнейшей разработки. Подобные описание могут быть созданы как в произвольной форме (в виде словесного описания), так и с использованием принятых стандартов. Использование стандартизированных подходов к созданию и описанию модели функционирования систем является предпочтительным, поскольку позволяет устранить двусмысленность и неточность, характерную для словесного описания и, кроме того, является языком общения проектировщиков систем во всем мире.
В настоящее время существует два основных подхода к описанию требований к системе: структурный и объектно-ориентированный. Наиболее перспективным сегодня является объектно-ориентированный подход, однако его описание достаточно сложно и выходит за рамки данной книги. Структурный подход использовался с 60-х годов 20 века, является более простым для освоения и может применяться для описания экономических процессов, поэтому в дальнейшем будем использовать нотацию DFD (Data Flow Diagram) – диаграммы потоков данных – для изображения модели предметной области.
Диаграммы потоков данных (DFD) являются основным средством моделирования функциональных требований к проектируемой системе. Главная цель построения DFD заключается в том, чтобы сделать требования к системе ясными и понятными на каждом уровне детализации, а также разбить эти требования на части с точно определенными отношениями между ними.
Для построения DFD традиционно используются две различные нотации, соответствующие методам Йордана – де Марко и Гейна – Сэрсона. Эти нотации незначительно различаются друг от друга графическим изображением символов. Далее при построении примеров будет использоваться нотация Йордана - де Марко.
В соответствии с данным методом модель системы описывается как иерархия диаграмм потоков данных, описывающих процесс преобразования информации от ее ввода в систему до выдачи пользователю. Иерархия представлена диаграммами различного уровня. На верхнем уровне используются контекстные диаграммы, определяющие основные процессы в подсистемах с внешними входами и выходами. Они детализируются при помощи диаграмм нижнего уровня до тех пор, пока не будет достигнут уровень декомпозиции, на котором процессы становятся элементарными и детализировать их далее невозможно.
DFD диаграммы строятся исходя из того, что источники информации (внешние сущности) порождают информационные потоки (потоки данных), переносящие информацию к подсистемам или процессам. Те, в свою очередь, преобразуют информацию и порождают новые потоки, которые переносят информацию к другим процессам или подсистемам, накопителям данных или внешним сущностям - потребителям информации.
Приведем краткое описание и обозначение основных элементов диаграмм DFD:
Элемент |
Описание |
Обозначение |
Внешняя сущность |
Материальный объект или физическое лицо, представляющее собой источник или приемник информации |
|
Функция/процесс |
Действие, выполняемое моделируемой системой/процесс преобразования входных потоков данных в выходные в соответствии с определенным алгоритмом (обработка данных) |
|
Поток данных |
Объект, над которым выполняется действие. Может быть информационным (логическим) или управляющим. (Управляющие потоки обозначаются пунктирной линией со стрелкой). |
|
Хранилище данных |
абстрактное устройство для хранения информации, которую можно в любой момент поместить в накопитель и через некоторое время извлечь, причем способы помещения и извлечения могут быть любыми |
|

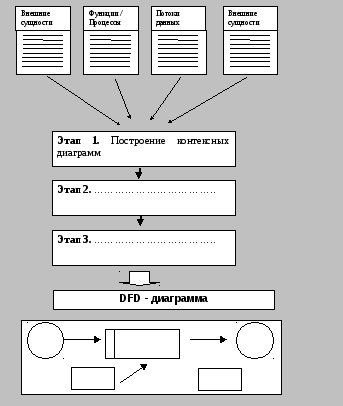

Построение диаграммы DFD производится в следующей последовательности:
