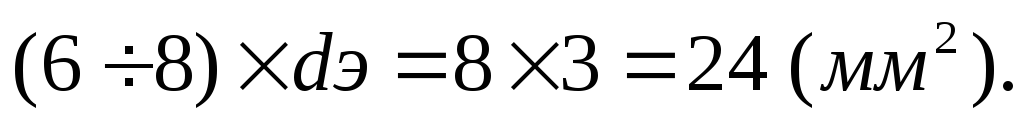

Для сварки корневого шва площадь наплавленного металла составляет:

Fн_к1=.

Суммарная площадь наплавленного металла всех проходов составляет:

Fн.пр.=Fн.общ. - Fн_1пр = 123 - 24= 99 (мм²).

Зная общую площадь поперечного сечения наплавленного металла и площади поперечного сечения наплавленного при каждом последующем проходах, найдём число проходов:

Сила сварочного тока при ручной дуговой сварке может быть определена в зависимости от диаметра электрода и допустимой плотности тока:

,

где j=12,5А/мм² - допускаемая плотность тока, определяется по табл.40 [2,с.182] в зависимости от типа покрытия (фтористо-кальцивое) и диаметра электрода.

Режимы сварки корневого шва будут иные.

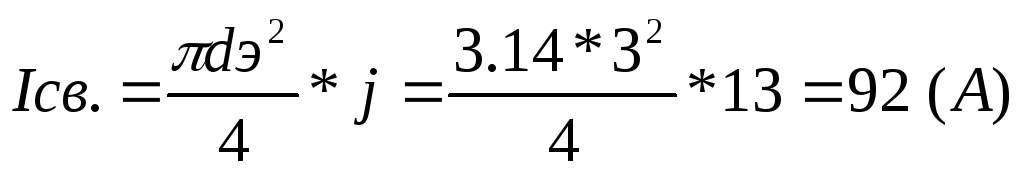

где j=13А/мм²-допускаемая плотность тока.

Напряжение дуги при ручной дуговой сварке изменяется в сравнительно узких пределах и при проектировании технологических процессов сварки выбирается на основании рекомендаций паспорта на данную марку электродов.

Принимаем Uд=28 В.

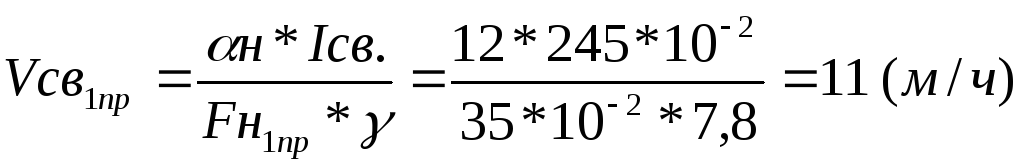

Скорость сварки каждого прохода может быть определена по формуле:

,

где н = 12 - коэффициент наплавки, приведены в паспорте на электроды;  = 7,8 - плотность наплавленного металла;

Fн_1пр, см² - площадь поперечного сечения наплавленного металла за данный проход.

Скорость сварки для корневого шва определяется как:

.

Скорость ручной дуговой сварки обычно задаётся и контролируется косвенно по необходимым размерам получаемого шва.

Выполнение прихваток:

Прихватки рассчитываются аналогично корневому шву.

Fн.пр.= 24мм²; Iсв=92А; Uд=28В;

;

Lпр = 20 мм; nпр = 3; расстояние между прихватками L = 50мм.

Прихватка выполняется ручной дуговой сваркой электродом диаметром 3мм ЦЛ-20-63 (тип Э-ХМ-Ф по ГОСТ9467-60) со стержнем из проволоки Св-08ХМФА.

Шов №4:

Способ сварки: ручная дуговая сварка;

Тип шва:У5, угловой, двухсторонний, без скоса кромок;

Марки стали: 15Х1МФ, 15Г2АФ.

Рисунок 3.4 - Разделка кромок для шва У5 по ГОСТ 5264-80

Для сварки шва принимаем катет: к = 10 мм (dэ = 5 мм).

Для сварки подварочного шва принимаем катет: к₁ = 3 мм (dэ = 3мм).

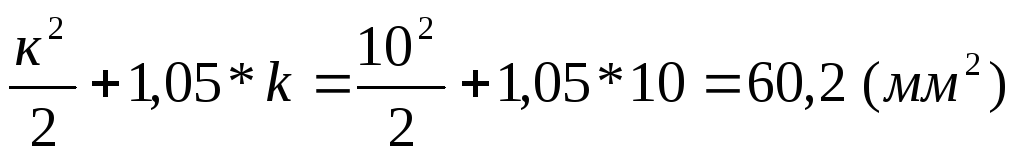

Определяем площадь наплавленного металла по формуле:

Fн._общ=.

Площадь наплавленного металла за один проход составляет 3040мм², выбираем Fн_1пр=31 (мм²), то есть число проходод n_пр = 2.

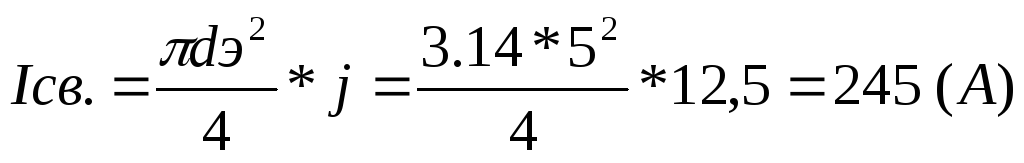

Сила сварочного тока при ручной дуговой сварке может быть определена в зависимости от диаметра электрода и допустимой плотности тока:

,

где j = 12,5 А/мм² - допускаемая плотность тока, определяется по табл.40 [2,с.182] в зависимости от типа покрытия (фтористо-кальцивое) и диаметра электрода.

Напряжение дуги при ручной дуговой сварке изменяется в сравнительно узких пределах и при проектировании технологических процессов сварки выбирается на основании рекомендаций паспорта на данную марку электродов.

Принимаем Uд=28В.

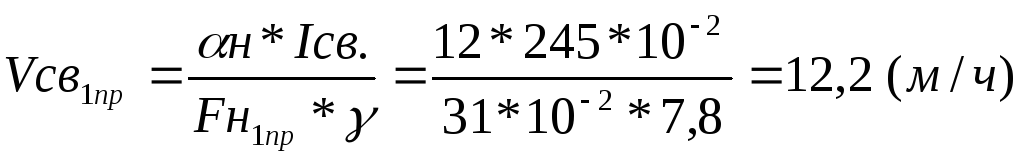

Скорость сварки каждого прохода может быть определена по формуле:

,

где н = 12 ﾧ - коэффициент наплавки, приведены в паспорте на электроды;

( = 7,8ﾵ ﾧ - плотность наплавленного металла;

Fн1пр, см2 - площадь поперечного сечения наплавленного металла за данный проход.

Скорость ручной дуговой сварки обычно задаётся и контролируется косвенно по необходимым размерам получаемого шва.

Выполнение прихваток:

Fн.пр.=24мм2; Iсв=92А; Uд=28В;

Площадь наплавленного металла составляет:

Fн.пр=ﾵ ﾧ.

ﾵ ﾧ.

Lпр = 20 мм; nпр = 2; расстояние между прихватками L = 50 мм.

Прихватка выполняется ручной дуговой сваркой электродом диаметром 3 мм ЦЛ – 38 (типа Э - ХМ по ГОСТ 9467 – 60) со стержнем из проволоки Св-08ХМ.
