3.Техническое обоснование принятой системы отопления.
В данном проекте предусмотрена горизонтальная двухтрубная система отопления, с установкой счетчиков воды для поквартирного учета расхода теплоносителя на отопление. Регулирование теплоотдачи производится с помощью клапанов с предварительной настройкой RTD-N.
Для отключения ветвей при проведении ремонтных работ и регулирования теплоотдачи, на них предусматривается установка автоматических балансировочных клапанов серии ASV, на стояках - ручных клапанов серии MSV, на магистралях – вентилей и спускников. Удаление воздуха из системы отопления производится с помощью воздушных кранов, устанавливаемых в верхних пробках нагревательных приборов.
Подающий и обратный трубопроводы стояков прокладываются открыто. Горизонтальные трубопроводы ветвей прокладываются в плинтусе. Магистральные трубопроводы прокладываются в подвале с уклоном в сторону узла управления, теплоизолируются.
Теплоноситель – вода с параметрами 95/70 °C.
В качестве нагревательных приборов приняты:
- в жилых комнатах – алюминиевые радиаторы Global (указать принятую модель радиатора);
- в ванных комнатах – радиатор Novella, (указать принятую модель);
- в лестничной клетке и лифтовом помещении – конвектор без кожуха типа "Аккорд" (указать тип принятого конвектора);
Присоединение нагревательных приборов в лестничной клетке к системе отопления производится по предвключенной схеме перед теплообменником. Присоединение системы отопления к наружной тепловой сети производится по независимой схеме с теплообменником и циркуляционными насосами.
4. Гидравлический расчёт системы отопления.
Целью гидравлического расчета является подбор диаметров трубопроводов таким образом, чтобы в зависимости от располагаемого давления добиться намеченного распределения потоков теплоносителя.
4.1. Гидравлический расчет главного циркуляционного кольца
Расчет ведется для самого нагруженного и самого удаленного от узла управления стояка и наиболее низко расположенной поквартирной ветви. Вычерчивается расчетная схема главного циркуляционного кольца с разбивкой его на участки и указанием нагрузки и длины участка (см. рис. 4.1). Участком называется отрезок трубопровода с одинаковыми диаметром и скоростью.
4.1.1. Расчет ветви первого этажа
Расчёт выполняется по удельным линейным потерям давления и ведется в табличной форме.
Таблица 4.1. Гидравлический расчет ветви
|
№ уч-ка |
Q, Вт |
G, кг/ч |
l, м |
d, мм |
V, м/с |
R, Па/м |
Rl, Па |
|
Z, Па |
Rl+Z, Па |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(Rl+Z)i-(i+n) |
Расход теплоносителя на участке определяется по формуле:
(4.1)
где: Q-тепловая нагрузка участка, Вт;
Т1, Т2 –параметры теплоносителя в системе, ˚С, 95/70˚С.
Средние
удельные потери давления на трение
В зависимости от средних удельных потерь на трение Rср (в курсовом проекте принимаем Rср=150 Па/м) и расхода G на соответствующем участке по табл. II.1 прил. II [2] определяются действительные значения R, d и V, где:
d - диаметр участка трубопровода, мм.
V - скорость движения теплоносителя на участке, м/с.
R - удельные потери давления на трение, Па/м.
R*l - потери давления на трение, Па.
- сумма коэффициентов местных сопротивлений,
табл. 6, прил. 2 [6].
Местные сопротивления, которые находятся на границе участков, относятся к участку с меньшим расходом теплоносителя.
Наименование и коэффициенты местных сопротивлений на каждом участке приборной ветки заносятся в таблицу 4.2.
Таблица 4.2. Коэффициенты местных сопротивлений
|
№ участка |
Диаметр участка, мм |
Наименование местного сопротивления |
Количество, шт |
ξ |
∑ξ |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
|
Z – потери давления в местных сопротивлениях, Па, табл. II.3 [2],
Rl+Z – потери давления на расчетном участке, Па.
(Rl+Z)i-(i+n) – потери давления в расчётной ветви, Па

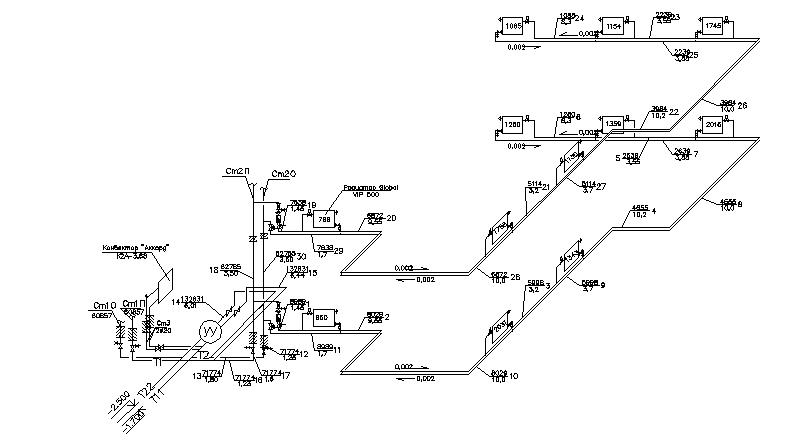

Рис. 4. 1. Расчётная схема главного и второстепенного циркуляционных колец через стояк №2
