6. Расчет нагревательного прибора лестничной клетки

Для отопления лестничных клеток многоквартирных зданий применяются конвективные нагревательные приборы – конвекторы «Аккорд», устанавливаемые на первом этаже и присоединяемые к системе отопления по предвключенной схеме перед теплообменником.

Требуемый номинальный тепловой поток от нагревательного прибора на лестничной клетке определяется по формуле:

, Вт; (6.1)

где Q - требуемая теплоотдача отопительного прибора, Вт.

β - коэффициент, учитывающий схему подключения прибора к стояку («сверху - вниз») [6];

= (6.2)

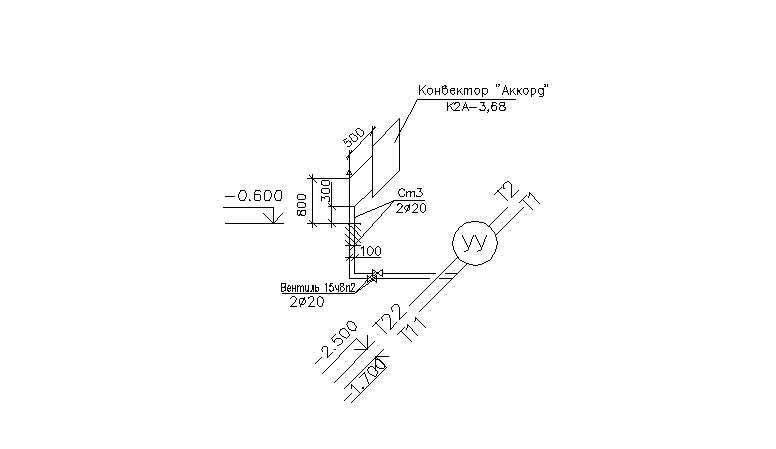

Рис.6.1. Расчетная схема нагревательного прибора лестничной клетки

где n – характеристика нагревательного прибора ([6] табл. 1 прил. 3);

- температурный напор прибора лестничной клетки;

=, ^оС (6.3)

, - температура теплоносителя на входе и выходе из прибора, ˚С.

Т_{вх лк}=Т_г, ^оС

, ˚С (6.4)

где Q - теплопотери в лестничной клетке, Вт;

, Вт (6.5)

G - максимальный эксплуатационный расход через отопительный прибор лестничной клетки, G_{пр лк}=0,25 кг/с;

- коэффициент, учитывающий действительный расход теплоносителя через прибор лестничной клетки:

(6.6)

- коэффициент, учитывающий отличие барометрического давления в районе строительства от значения 101,33 кПа, (стр. 44 [2]);

- количество теплоты, отдаваемое трубопроводами, Вт;

, Вт; (6.7)

- удельная теплоотдача неизолированных трубопроводов, Вт (табл. 2 прил.3 стр. 189 [6]):

- длины горизонтальных и вертикальных участков трубопроводов в пределах лестничной клетки, м.

По табл. 1 прил. 3 [6] по величине принимается тип конвектора настенного без кожуха «Аккорд».

Число секций отопительного прибора лестничной клетки:

, шт (6.8)

где -номинальный тепловой поток принятого типа нагревательного прибора, Вт.

Таблица 6.1 Характеристики конвектора без кожуха «Аккорд» К2А-….

Условное обозначение типоразмера	Номинальный тепловой поток типоразмера, кВт	Показатели степени		Пределы расходов теплоносителя для значения m
		n	m

7. Расчёт и выбор оборудования узла управления

7.1. Подбор насосов

Насосы, расположенные в узле управления, подбираются по потерям давления Н и по расчетному расходу G_со в системе отопления по рис. 7.1.

Потери давления в системе отопления:

м (7.1)

где ΔР_со - потери давления в системе отопления, Па;

- суммарные потери давления в поквартирной ветке с учетом потерь давления в запорно-регулирующей арматуре и оборудовании на ней, Па;

- суммарные потери давления в стояках с учетом потерь давления в клапанах MSV-I и MSV-М, Па;

ΔР_м – потери давления в магистралях главного циркуляционного кольца, Па

- естественное давление, возникающее в системе отопления при работе её в переходный период, если нагревательные приборы расположены выше узла управления:

(7.2)

где: h – вертикальное расстояние между центром нагрева (ось узла управления) и центром охлаждения (ось прибора), м;

g – ускорение свободного падения, м/с²

- плотности теплоносителя при t=40˚С и t=50˚С, кг/м³.

Расчетный расход теплоносителя в системе отопления:

(7.3)

где: Q-фактическая тепловая мощность системы отопления:

Q=1,1(Q_1*b_1*b₂+Q₂-Q₃), Вт (7.4)

где: Q₁ - расчетные тепловые потери здания (без учёта теплопотерь ЛК), Вт;

b₁ - коэффициент учета дополнительного теплового потока, устанавливаемого в отопительных приборах за счет округления сверх расчетной величины, для чугунных радиаторов b₁=1,04 (табл. 7.1);

Таблица 7.1

Типоразмерный шаг, кВт	в1 при номинальном тепловом потоке, кВт, минимального типоразмера
	0,1	0,2	0,3	0,4	0,5	0,6	0,7
0,1	1,02	1,02	1,03	1,04	1,07	1,10	1,13
0,12	1,03	1,03	1,04	1,05	1,07	1,10	1,13
0,15	1,04	1,04	1,04	1,06	1,08	1,10	1,13
0,20	1,06	1,06	1,06	1,07	1,09	1,11	1,13
0,25	1,07	1,07	1,07	1,08	1,09	1,12	1,14
0,30	1,09	1,09	1,09	1,09	1,11	1,12	1,14

b₂ - коэффициент учета дополнительных потерь теплоты отопительными приборами расположенными у наружных ограждений при отсутствии теплозащитных экранов, для чугунных радиаторов b₂ = 1,01 (табл. 7.2);

Таблица 7.2.

Отопительный прибор	коэффициент в2 при установке прибора
	у наружной стены здания		у остекления светового проема
	жилых и общественных	производственных
Радиатор чугунный	1,010	1,02	1,07
Конвектор с кожухом	1,010	1,02	1,05
Конвектор без кожуха	1,015	1,03	1,07

Q₂ - потери теплоты трубопроводами, проходящими в не отапливаемых помещениях, Вт;

, Вт (7.5)

где q_i – удельная нормируемая теплоотдача поверхности теплоизолированного трубопровода, принимаемая в зависимости от трубопровода (подающий или обратный) и от диаметра участков магистралей, Вт/м, по табл.7.3.

Таблица 7.3. Максимальный тепловой поток, Вт/м, через поверхность изолированных трубопроводов отопления.

Вид трубопровода	Условный проход трубопровода
	15	20	25	32	40	50	65	80	100	125	150
Подающий с расчетной температурой более 1100С	18	19	21	23	25	29	31	36	40	44	46
Подающий с расчетной температурой менее 1100С	14	16	18	19	21	23	27	30	33	38	42
Обратный	9	10	11	12	13	15	17	20	22	25	28

l_i – длина участка, м.

Q - тепловой поток, регулярно поступающий от освещения, оборудования, людей, который следует учитывать в целом на систему отопления здания, Вт. Принимается из расчёта 10 Вт на 1м².

Q₃ = n_эт·S_зд·10, Вт (7.6)

где n_эт – количество этажей в здании;

S_зд – общая площадь здания, м².

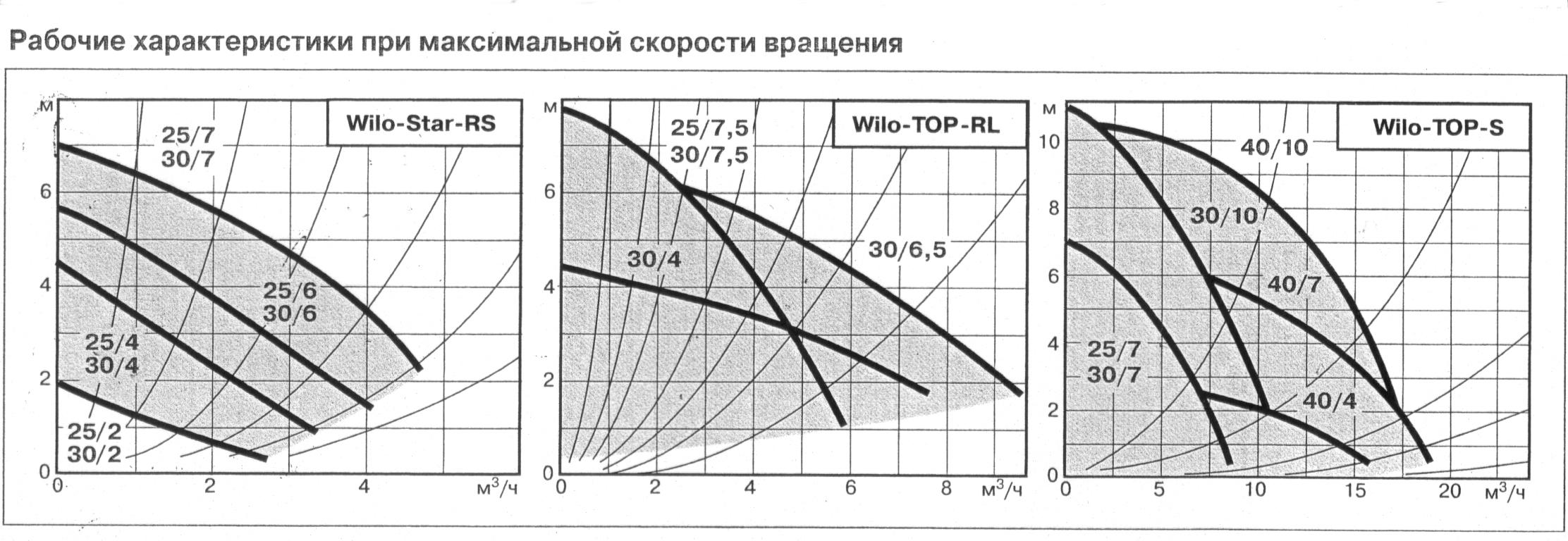

Р ис. 7.1. Рабочие характеристики циркуляционных насосов при максимальной скорости вращения.
