4.14 Дуга постоянного тока и ее характеристики
В электрической дуге, возникающей при отключении электрической цепи, происходит одновременно два процесса: образование заряженных частиц газа или ионов - процесс ионизации и исчезновение заряженных частиц - процесс деионизации. Если скорость образования ионов равна скорости исчезновения ионов, то в электрической дуге будет существовать баланс ионов и, она будет устойчивой, если же это равновесие нарушается, электрическая дуга будет не устойчивой.
Р
Рис. 4.5- Статические
вольт - амперные характеристики
электрической дуги
Важнейшей характеристикой электрической дуги является вольт - амперная, которая представляет собой зависимость напряжения на дуге от тока. Вольт - амперная характеристика, снятая при медленном изменении тока, называется статической.
Статическая характеристика дуги зависит от расстояния между электродами, т.е. длины дуги, материала электродов, параметров среды, в которой горит дуга, и условии охлаждения. Чем больше длина дуги, тем выше лежит ее статическая характеристика. Статическая характеристика имеет падающий характер, что объясняется весьма быстрым ростом проводимости дугового промежутка при увеличении тока. Статические вольт - амперные характеристики приведены на рисунке 4.5.
Вольт - амперная характеристика электрической дуги снятая при быстром изменении тока называется динамической.
П
Рис. 4.6-Динамические
вольт - амперные характеристики
электрической дуги
Следующими важными
характеристиками электрической дуги
являются ее мощность и энергия,
непосредственно показывающие, какую
работу выполняет выключатель в процессе
отключения короткого замыкания [7].
Преобразуемая в дуге мощность равна
произведению напряжения дуги
и тока дуги
.
Энергия дуги за весь период отключения,
т.е. за время
,
в течение которого она существует,
определяется выражением
.
(4.3)
Эта энергия должна быть отведена от ствола дуги путем его охлаждения, и поэтому характеризует работу выключателя. Удовлетворительно организованный отвод теплоты дуги, как правило, означает успешное отключение короткого замыкания.
4.15 0Тключение электрических цепей постоянного тока
4.15.1 Условия стабильного горения и гашения дуги
О
Рис. 4.7 Цепь
постоянного тока с электрической дугой
Для этой цепи в общем случае уравнение баланса напряжений можно записать в следующем виде:
.
(4.4)

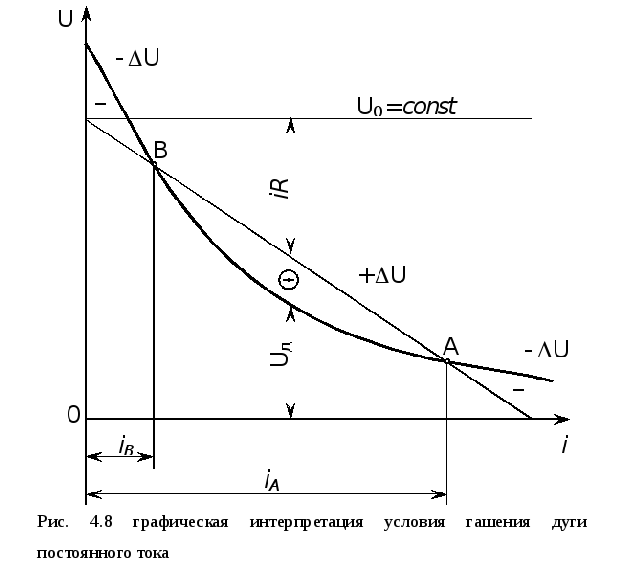

На рис 4.8. приведена графическая интерпретация условия гашения дуги постоянного тока.
Вольт - амперная
характеристика дуги представлена на
рисунке 4.4 кривой UД,
вольт - амперная характеристика
сопротивления цепи UR = i·R
представлена прямой линией, а индуктивное
падение напряжение, связанное с
возникновением ЭДС самоиндукции
- отрезками ординат между вольт –
амперными характеристиками.
Рассмотрим случай, когда вольт - амперная характеристика дуги пересекает вольт - амперную характеристику цепи в точках А и В. Для данных точек уравнение баланса напряжений имеет вид:
.
(4.5)
В данных точках
при
ЭДС самоиндукции
и поэтому дуга будет гореть устойчиво.
Рассмотрим насколько
устойчиво будет гореть дуга в точках А
и В. Если ток в дуге станет меньше
,
то ЭДС самоиндукции
на участке между точками А и В принимает
положительное значение, в силу чего ток
в дуге будет увеличиваться до устойчивого
значения
в точке А, и уравнение баланса напряжений
на этом участке имеет вид:
.
(4.6)
При токе в дуге
большем
ЭДС самоиндукции
принимает отрицательное значение, в
результате чего ток в дуге начнет
уменьшаться до тех пор, пока не достигнет
устойчивого значения в точке А.
Уравнение баланса
напряжений для тока в дуге большем тока
имеет вид:
.
(4.7)
Таким образом, при
отклонении величины тока от значения
тока iA как в сторону увеличения, так и
уменьшения он благодаря регулирующему
действию ЭДС самоиндукции
возвращается к своему устойчивому
значению в точке А. В связи с этим точка
А называется точкой устойчивого горения
электрической дуги. Если ток в дуге
будет больше тока
,
то
будет иметь положительное значение,
вследствие чего ток в дуге будет
увеличиваться до тех пор, пока не
достигнет своего устойчивого значения
в точке А. При токе, меньшем iB ЭДС
самоиндукции принимает отрицательное
значение, вследствие чего ток будет
уменьшаться до тех пор, пока не достигает
нуля и дуга погаснет.
Таким образом, в точке В дуга будет гореть только при токе i = iB. В связи с этим точка В называется точкой неустойчивого горения электрической дуги.
Из выше рассмотренного видно, что для обеспечения условий гашения электрической дуги после размыкания контактов необходимо чтобы
.
(4.8)
Для выполнения условия (4.8) необходимо чтобы вольт – амперная характеристика дуги лежала выше вольт – амперной характеристики сопротивления цепи.
Подъем вольт – амперной характеристики электрической дуги можно произвести
- за счет увеличения
длины дуги
;
- увеличения
напряженности электрического поля
в дуговом столбе;
- увеличения сопротивления цепи;
- снижения напряжения цепи.
Гашение дуги постоянного тока за счет ее принудительного растягивания пригодно только для выключателей низкого напряжения, так как чрезмерное увеличение длины дуги приводит к возрастанию размеров выключателя.
Действительно, если, например, градиент напряжения в стволе дуги равен 100В/см, то при рабочем напряжении 1000 кВ длина дуги должна быть 100 м, что явно неприемлемо с конструктивной точки зрения.
В электрических аппаратах низкого напряжения нашли применение дугогасительные устройства трех типов: открытый разрыв, щелевые дугогасительные камеры и деионные (дугогасительные) решетки.
