Расчетные соотношения
Усилитель с общим эмиттером:
Для входного сопротивления:
,
,
,
Схема с общим коллектором:
С общей базой:
Сравнительный анализ:
Самое высокое внутреннее сопротивление имеет схема с общим коллектором, а самое низкое с общей базой. Более высокое значение коэффициента усиления по напряжению имеют схемы с ОБ и ОЭ, а схема с ОК имеет коэффициент меньше 1. Максимальный коэффициент по току имеют ОК и ОЭ.
Составной транзистор:
(по току)

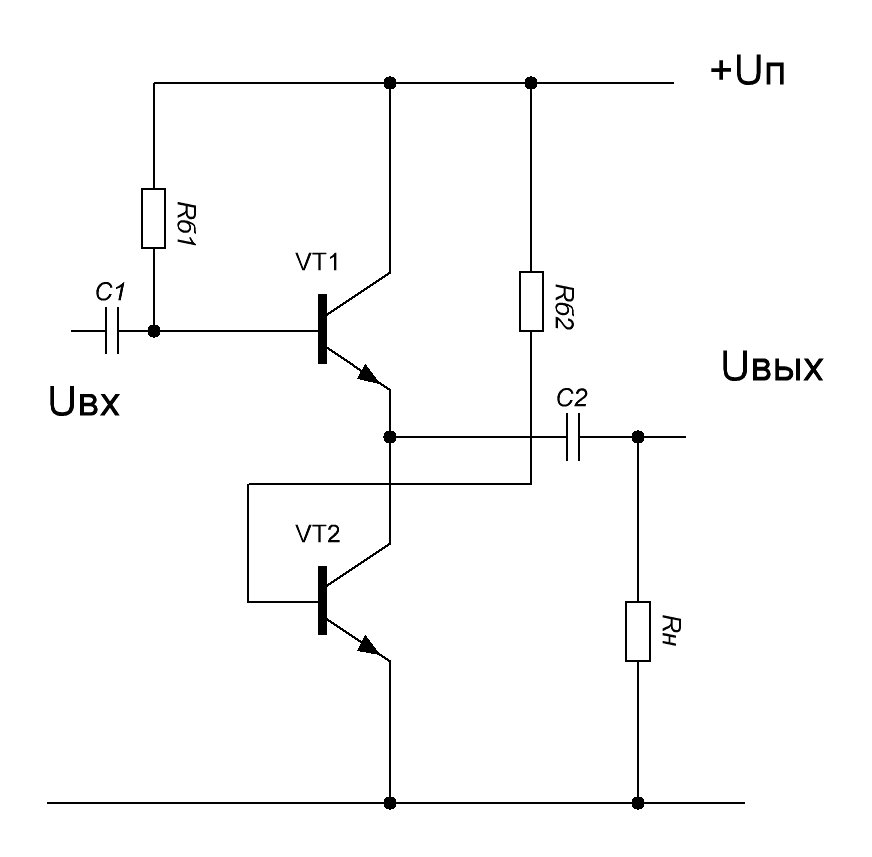

Эмиттерный повторитель (схема с общим коллектором) с дополнительной динамической нагрузкой. При необходимости подключить усилитель к высокоомной нагрузке, то хорошее согласование с такой нагрузкой имеет схема с общим коллектором с активным элементом в качестве нагрузки.
В качестве активной нагрузки выступает VT2.
Усилители на комплементарных транзисторах
Усилители на комплементарных транзисторах
Промышленностью разработаны транзисторы, имеющие очень большой коэффициент усиления по току. У них очень тонкая база – 1 мкм. Они очень чувствительны к токам сигналов. Их особенностью является очень малое питание коллектор-эмиттер и база-эмиттер. VT1 – с общим коллектором. Vt2 - с толстой базой, обратной полярности
Нагрузка – VT2, По схеме с общей базой, Напряжение питание падает на VT2, Резисторы определяют режимы работы и являются элементы термостатирования. Rк и все остальные – токозадающие. Схема нашла высокое применение в ОУ, Обладает высоким входным сопротивлением, малым выходным, может быть использована для подключения высокоомным датчиком, как усилители сигналов.
Усилители мощности. В основном двухтактные, каждый из каскадов в режиме A, AB, B, D/
Если жесткие требования к линейности, то начальный ток коллектора выбирают в пределах – 0,05-0,15 Iк max.
Основные аналоговые операционные усилители.
Классификация:
-
Масштабирование (усиление)
-
Сравнение
-
Ограничение
-
Перемножение
-
Фильтрация
Функции сравнения выполняются компараторами
Интегральные усилители.
ОУ – высококачественный интегральный усилитель постоянного тока с дифференциальным входом и одним выходом, предназначенный для выполнения математических операций, обладающий большим входным и малым выходным, дифференциальный вход предполагает наличие в операционном усилителе двух входов относительно земли, один из которых инвертирующий, другой не инвертирующий. Современные ОУ имеют коэффициент усиления по напряжения в пределах от 100 до 107 и полосу частот от 0 до 10 ГГц, орпеделяют малую мощность имеют малые габариты и малую стоимость. Состоит из нескольких каскадов услителей постоянного тока.
-
Дифференциальный усилитель с большим входным сопротивлением подавляющий синфазный сигнал. Затем следует один или несколько каскадов усиления по напряжению и току, а на выходе комплементарный эмиттерный повторитель
Эти усилители составляют элементную базу свременных РЭУ.
Схемотехника интегральных усилителей состоит из разных сочетаний дифференциальных усиителей.
