3.15. Расширители, подключаемые к микроконтроллеру
Расширитель ВР имеет особый статус в системе, который заключается в некоторой интеллектуальности этого устройства: он способен по командам, вводимым с МК, самостоятельно обрабатывать информацию. Ввод команд или данных осуществляется через порт Р2.
Табл. 19
|
Р2.3 |
Р2.2 |
Р2.1 |
Р2.0 |
Команда |
Порт |
|
1 |
1 |
1 |
1 |
АNLD |
Р7 |
|
0 |
0 |
0 |
0 |
RD |
Р4 |
|
0 |
1 |
0 |
1 |
WR |
Р5 |
Если сигнал программирования изменяется из высокого в низкий, то на выводах Р2.0÷Р2.3 находятся код управляющего слова (старшие биты) и адрес порта (младшие биты). Если сигнал PROG высокий, то на выходах находятся данные.
Система команд расширителя – это команды ввода/вывода, команды логического сложения и умножения.
Рис. 51
При работе с расширителем МК генерирует для него команды и не участвует в их исполнении. Это является примером распределенной обработки информации, повышающей производительность системы в целом.
Порты Р7÷Р5 – четырехразрядные трехстабильные, обеспечивающие доступ к аккумулятору МК.

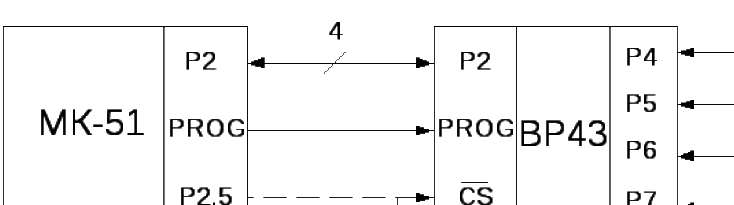

Схема подключения расширителя к микроконтроллеру показана на рис. 52.
Рис. 52
