1.1.2 Краткое описание металлографического микроскопа

Металлографические микроскопы в вертикальном или горизонтальном исполнении (МИМ-7, МИМ-8, ММУ3 и др.) работают на принципе отражения светового луча от исследуемой поверхности. Все они состоят из трех систем.

Оптическая система. Она включает объектив, окуляр и ряд вспомогательных оптических элементов (призмы, зеркала и др), основное назначение которых – изменять ход светового луча. Объектив – это система линз в оправке, обращенная к исследуемому объекту (микрошлифу). Объективы – сменные, они могут увеличивать изображение от 9 до 95 раз. Окуляр представляет собой систему линз в оправке, обращенную к глазу наблюдателя. Окуляры увеличивают изображение от 7 до 20 раз. Общее линейное увеличение микроскопа можно принять равным произведению увеличений объектива и окуляра. Для определения увеличения микроскопа пользуются специальными таблицами, прилагаемыми к приборам.

Осветительная система. Источником освещения является лампа накаливания, которая питается от сети переменного тока через понижающий трансформатор.

Механическая система. В механическую систему входят корпус, предметный столик, способный перемещаться в двух перпендикулярных направлениях в горизонтальной плоскости и в вертикальном направлении, макро- и микровинт и др.

1.1.3 Работа с микроскопом

Общее руководство к работе с микроскопом дано для МИМ-7 (рисунок 1.2).

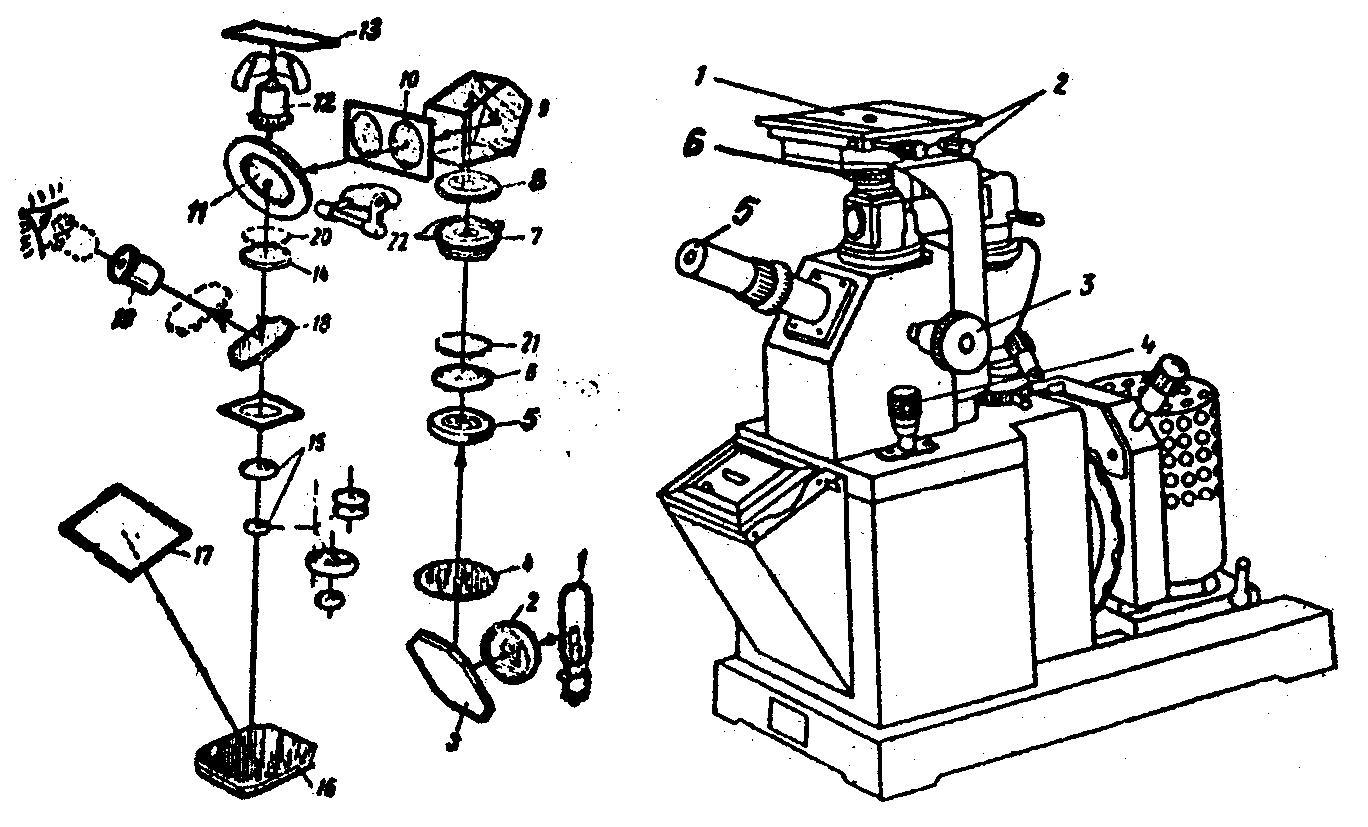

а б

а - схема хода световых лучей:

1 - лампа; 2 - коллектор; 3, 18 - зеркала; 4 - светофильтр; 5 - апертурная диафрагма; 6 - линза;

7 - фотозатвор; 8 - полевая диафрагма ; 9 - пентапризма; 10 - линза; 11 - отражательная пластинка;

12 - объектив; 13 - предметный столик ; 14 - линза; 15 - фотоокуляр; 16 – зеркало;

17 - матовая пластинка; 18 - призма; 19 - окуляр; 20 - анализатор; 21 - поляризатор; 22 – диафрагма;

б - общий вид:

1 - предметный столик; 2 - винты для перемещения предметного

столика; 3 - макровинт; 4 - микровинт; 5 – окуляр; 6 - объектив.

Рисунок 1.2 – Металлографический исследовательский микроскоп МИМ-7

Микроскоп является точным прибором, требующим самого аккуратного и осторожного обращения. Прежде чем приступить к работе, необходимо ознакомиться с устройством микроскопа и порядком работы с ним:

1. Посмотреть, какие линзы (объектив и окуляр) стоят на микроскопе, по таблице определить увеличение микроскопа.

2. Винтами 2 сцентрировать предметный столик 1 микроскопа относительно объектива 6 (см. рисунок 1.2, б).

3. Поместить микрошлиф на предметный столик таким образом, чтобы исследуемая поверхность была обращена к объективу.

4. Установить риску микрометрического винта 4 на нулевое значение шкалы на барабане.

5. Наблюдая в окуляр 5, макровинтом 3 путем перемещения предметного столика навести резкость изображения исследуемой поверхности. При появлении изображения предметный столик закрепить стопорным винтом.

6. Микровинтом 4 произвести тонкую наводку резкости.

ВНИМАНИЕ: микровинт 4 не трогать, если в окуляр не видно изображения исследуемой поверхности.

7. Перемещая винтами 2 предметный столик 1, изучить микроструктуру образца на площади, ограниченной отверстием вкладыша предметного столика.
