Выбор типоразмера тягового органа
Для ленточных элеваторов в качестве тягового органа используются резинотканевые ленты (табл. П.3) для рядовых элеваторов и резинотросовые ленты (табл. П.4) для элеваторов большой высоты и с широкими ковшами.
Ширина ленты, мм:
Вл b + (20 … 150) мм, (2.5)
где b – ширина ковша, мм.
Окончательно ширина ленты принимается в соответствии с нормальным размерным рядом: 100; 120; 140; 160; 200; 250; 300; 400; 500; 650; 800; 1000; 1200; 1400; 1600 мм.
Диаметр приводного барабана D (мм) при использовании резинотросовых лент принимается по табл. П.4 при использовании резинотканевых лент:
D = (125 … 150) i, (2.6)
где i – число прокладок резинотканевой ленты; предварительно рекомендуется принимать i = 3 – 5.
Окончательное значение диаметра приводного барабана принимается в соответствии с нормальным размерным рядом: 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1400; 1600; 2000 мм.
Длина барабана, мм
LБ = ВЛ + 50 мм (2.7)
Линейная сила тяжести ленты (тягового органа) qл (Н/м) принимается в зависимости от ширины ленты В:
для резинотросовых лент:
qТ = g mЛ BЛ, (2.8)
где g = 9,81 м/с2; mл - расчетная масса ленты, кг/м2 (табл. П.4); BЛ – ширина ленты, м.
для резинотканевых лент (ориентировочные значения):
|
Bл, мм |
120 |
140 |
160 |
200 |
250 |
300 |
350 |
|
qТ, Н/м |
11 |
13 |
15 |
18 |
23 |
27 |
32 |
|
Bл, мм |
400 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
qТ, Н/м |
36 |
46 |
60 |
80 |
140 |
170 |
200 |
Принятые характеристики ленты должны быть представлены в табличном виде (табл. 2.2).
Таблица 2.2
Характеристика тягового органа
|
Параметр |
Величина |
|
Тип ленты Марка ленты Ширина ленты ВЛ, мм Число прокладок i Прочность ткани, Н/мм ширины Линейная сила тяжести qТ, Н/м Диаметр барабана D, мм Длина барабана L, мм |
… … … … … … … … |
Для цепных элеваторов в качестве тягового органа используются пластинчатые (табл. П.5) втулочные, роликовые и катковые (для наклонных элеваторов с поддерживаемой ветвью) цепи по ГОСТ 588-81 с шагом 100-630 мм и сварные круглозвенные цепи из круглой стали диаметром 16-28 мм по ГОСТ 2319-70 с термической обработкой звеньев.
Одноцепные элеваторы используются при ковшах с шириной в 250 мм; при ширине более 250 мм используются двухцепные элеваторы.
Шаг цепи tЦ (мм) выбирается в зависимости от типа и шага установки ковшей tК и должен быть ему кратен:
для глубоких и мелких ковшей:
|
tК, мм |
200 |
320 |
400 |
500 |
640 |
|
tЦ, мм |
200 |
160;320 |
200 |
125;250 |
160;320 |
для сомкнутых ковшей с бортовыми направляющими
tЦ = tК .
Принятое значение шага цепи должно соответствовать нормальному размерному ряду: 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000 мм.
Средний диаметр приводной звездочки, мм:
(2.9)
где z – число зубьев звездочки; z = 6; 8; 10; 12; 13; 14; 16; 20.
Предварительное значение разрушающей нагрузки цепи, кН:
,
(2.10)
где Qчас - часовая производительность элеватора, т/ч; - средняя плотность груза, т/м3; zЦ - число цепей.
По значению РРАЗ принимается типоразмер цепи (табл. П.5). Принятые характеристики цепи должны быть представлены в табличном виде:
Таблица 2.3
Характеристика тягового органа
|
|
Величина |
|
Тип цепи Марка цепи Число цепей Шаг цепи tц, мм Разрушающая нагрузка Рраз, кН Линейная сила тяжести qц, Н/м Средний диаметр звездочки Dзв, мм |
… … … … … … … |
ПараметрЛинейная сила тяжести цепи (тягового органа), Н/мм:
,
(2.11)
где g = 9,81 м/с2; mЦ - масса 1 м цепи, кг (табл.П.5); zЦ - количество цепей.
Частота вращения барабана (звездочки), об/мин:
(2.12)
г
де
u - скорость тягового
органа, м/с; D - диаметр
барабана (звездочки), м.

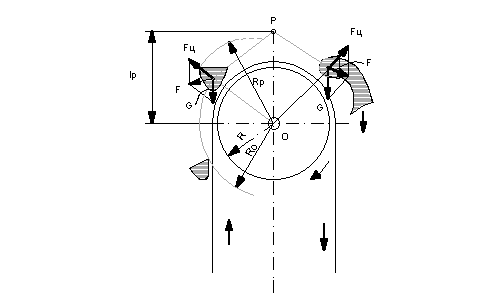

Рис. 2.1. Схема к определению
