1.5 Вибір трансформатора

Потужність трансформатора

;

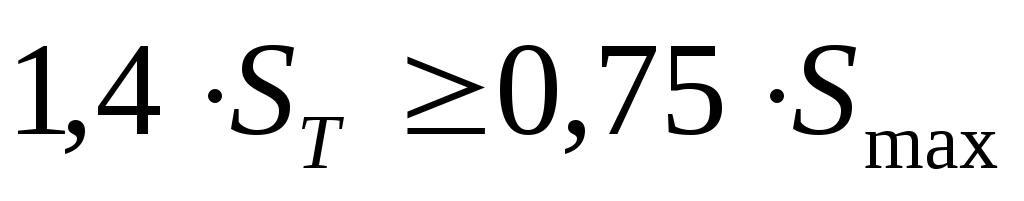

Перевіряємо трансформатор на перевантажувальну здатність

;

;

Приймаємо до встановлення на підстанції 2 трансформатора типу ТМ 1000/6

Таблиця 1.1 – Паспорт трансформатора типа ТМ 1000/6

Тип трансформатора	Номінальна потужність, кВА	Номінальна напруга обмоток, кВ		Втрати, кВт		Напруга короткого замикання, %	Струм холостого ходу, %
		ВН	НН	XX	КЗ
ТМ – 1000-6/0,4	1000	6	0,4	3,8	12,7	5,5	3

2. Розрахунок втрат потужності в трансформаторі і розрахунок навантажень на црп

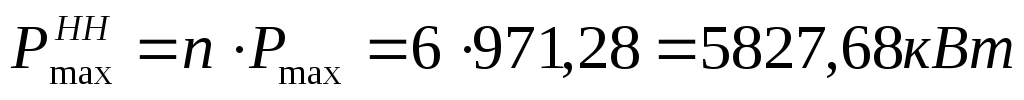

Максимальна потужність електроприймачів НН

;

;

Максимальні навантаження високовольтних споживачів з U_3ном=6 кВ

де

– коэффициент использования активной мощности.

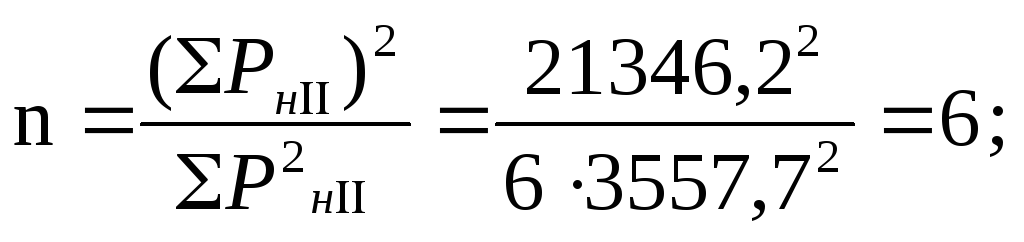

Ефективне число приймачів

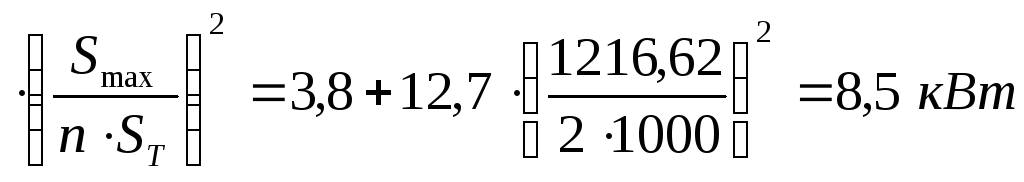

Втрати активної потужності в трансформаторі

∆Р_т = ∆Р_хх + ∆Р_кз ;

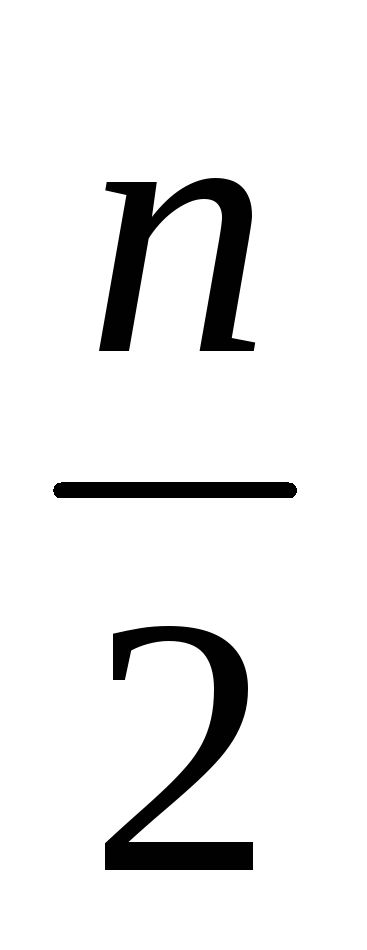

де n=2 – кількість трансформаторів на КТП;

∆Р_ст=∆Р_хх=3,8 кВт – втрати активної потужності в сталі;

∆Р_м=∆Р_кз=12,7 кВт – втрати активної потужності в міді.

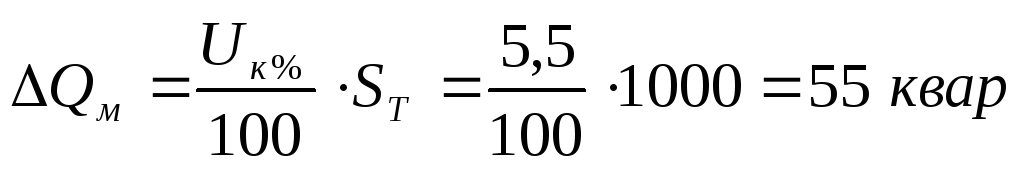

Втрати реактивної потужності в трансформаторі

;

;

Загальні втрати реактивної потужності в трансформаторі

;

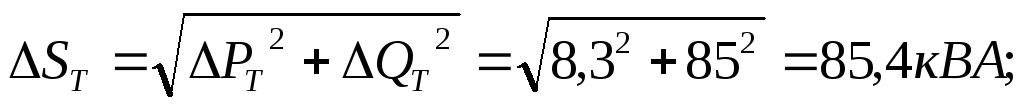

Визначимо повні втрати потужності в трансформаторі

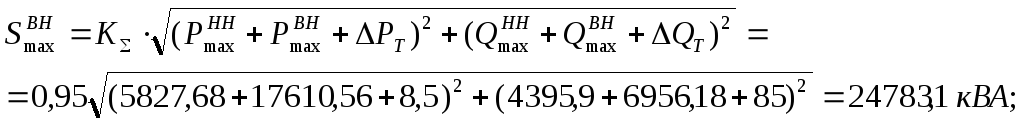

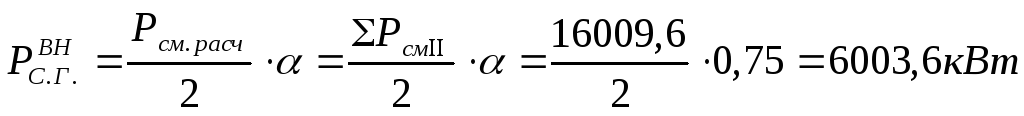

Розрахуємо максимальне повне навантаження на ЦРП

Розрахунковий півгодинний струм на стороні ВН

А;

Таблиця 2.1 – Паспорт асинхронного двигуна

Назва навнтаження	Кількість	Розрах. ном. навантажень одиничн. ел. споживачів				∑ Рн, КВт	Розрах. середніх навантажень одиничн. ел. споживачів				∑ Рсм, КВт	∑ Qсм, квар
		Рп, кВт	ТВ	cosφ	Рн, кВт		tgφ	Ки	Рсм, кВт	Qсм, квар
АСД	6	4000	0,8	0,93	3557,7	21346,2	0,395	0,75	2668,27	1053,9	16009,6	6323,8

3. Вибір компенсуючих пристроїв

Найвигідніша потужність конденсаторів для установок НН (в розрахунку на один трансформатор КТП)

;

де – еквівалентний активний опір трансформатора;

λ – коефіцієнт, що залежить від конструкції ел. мережі й від типу КТП (приймаємо λ =0,8 – окремостояча КТП);

– розрахункова потужність на НН.

;

;

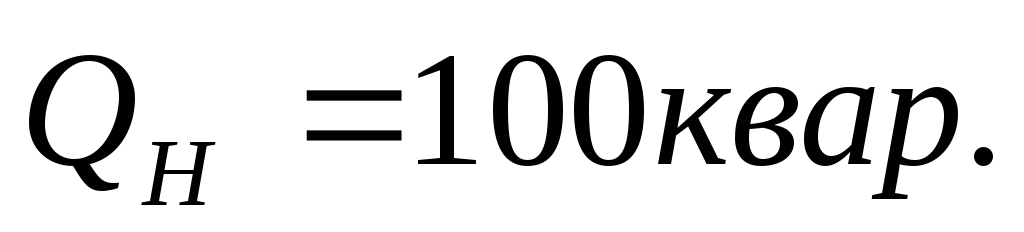

Вибираємо ККУ типу УК2-0,38-100УЗ з паспортними даними:

Потужність компенсуючого пристрою на одну секцію шин ЦРП

;

;;

;

де – кількість КТП на одну секцію шин ЦРП.

;

;

;

Потужність конденсаторів для установки на високій напрузі (шини ЦРП)

;

де n=6 – кількість КУ НН, яка приходиться на одну секцію шин ЦРП.

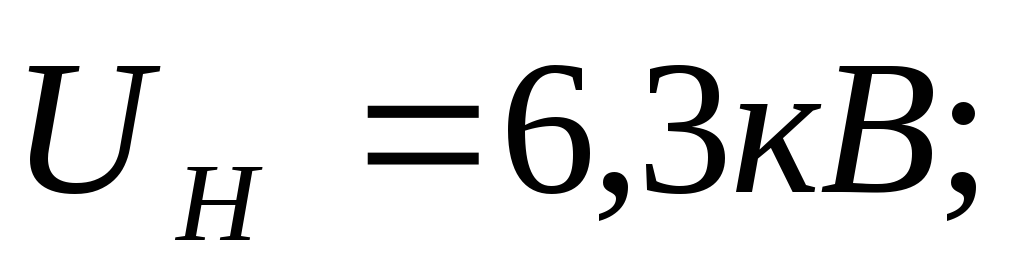

Виходячи із розрахунку використання, ККУ на ВН потрібно встановити УК-6,3-900УЗ з паспортними даними:
