Классификация вычислительных сетей. Характеристики коммуникационной сети.
Классификация вычислительных сетей
В зависимости от территориального расположения абонентских систем вычислительные сети можно разделить на три основных класса: 1) глобальные вычислительные сети (ГВС или WAN-Wide Area Network) сеть охватывающая широкую площадь.
Объединяет абонентов расположенных в различных странах на различных континентах.
Взаимодействие между абонентами такой сети может осуществляться на базе телефонных линий связи, радиосвязи и систем спутниковой связи. Примером ГВС является сеть Интернет.
2) Региональная вычислительная сеть (РВС или MAN-Metropolitan Area Network) – связывает абонентов расположенных на значительном расстоянии др. от др. Она может включать абонентов внутри большого города, экономического региона, отдельной страны. Обычно расстояние между абонентами РВС составляет десятки – сотни километров.
3) локальная вычисл. Сеть (LAN-Local ….) объединяет абонентов расположенных в пределах небольшой территории. В наст. Время не существует четких ограничений на территориальный разброс абонентов ЛВС. Обычно такая сеть привязана к конкретной организации. Протяженность такой сети – 2-2,5 км.
Объединение ГВС, РВС и ЛВС позволяет создавать многосетевые иерархии.
Хар-ки коммуникационной сети
Для оценки качества коммуникационной сети можно использовать следующие хар-ки:
-
Скорость передачи данных по каналу связи – измеряется кол-вом битов инф-ии передаваемых за секунду (ед. изм. Бит - секунда) Скорость передачи данных зависит от типа качества канала связи, типа используемых модемов и принятого способа синхронизации.
-
Пропускная способность канала связи – оценивается кол-вом знаков передаваемых по каналу за секунду (знак - секунда). Теоретически пропускная способность определяется скоростью передачи данных. Реальная пропускная способность зависит от след. факторов: 1) способ передачи; 2) качество канала связи; 3) условие его эксплуатации; 4) структура сообщений.
-
Достоверность передачи инф-ии –оценивают как отношение кол-ва ошибочно переданных знаков к общему числу переданных знаков (ошибок/знак).
-
Надежность канала связи и модемов – определяется либо долей времени исправного состояния в общем времени работы, либо средним временем безотказной работы (в часах)
Вторая хар-ка более эффективна.
-
Топологии локальных вычислительных сетей.
Основные топологии ЛВС
Топология ЛВС – это усредненная геометрическая схема соединения узлов в сети.
Топологии могут быть различными, но ЛВС используются 3 основные: «Кольцо», «Общая шина», «Звезда».
Любую вычислительную сеть можно рассматривать как совокупность узлов.
Узел – любое устройство, непосредственно подключенное к передающей среде сети.
Топология усредняет схему соединений узлов сети.
Топология «Кольцо» (кольцевая) – предусматривает соединение узлов сети замкнутой кривой – кабелем передающей среды. Выход одного узла сети соединяется с выходом другого. Информация по кольцу передается от узла к узлу. Каждый промежуточный узел между передатчиком и приемником ретранслирует (повторяет) посланное сообщение.
Принимающий узел распознает и получает только адресованные ему сообщения.
Плюсы: Невысокая стоимость сети из-за отсутствия в ней сервера; 2) Топология удобна для сетей занимающих небольшое помещение; 3) Хорошая надежность сети, т.е. при выходе изтроя одного из узлов существует обходной путь передачи инф-ии.
«-»: 1) невысокая скорость передачи данных; 2) низкая защищенность инф-ии на физич. уровне; 3) большой расход кабеля.
II. Топология «общая шина» (шинная) – самая простая топология. Она связана с использованием в качестве передающей среды кабеля. Данные от передающего узла сети распространяются по шине в обе стороны. Промежуточные узлы не транслируют поступающих сообщений. Инф-ия поступает на все узлы, но принимает сообщение только тот, кому оно адресовано.
Узел 1
Узел 2
Узел 3
Узел 4
Узел 5
Узел 6
«+»: 1)низкая стоимость из-за отсутствия сервера; 2)простота реализации
«-»: 1) низкая скорость передачи инф-ии; 2) низкая защищенность инф-ии на физич. уровне; 3) в случае выхода изтроя основного кабеля не работает вся сеть.
В наст. Время данная топология считается устаревшей.

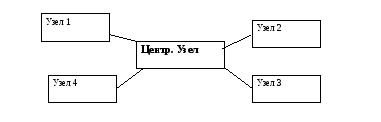

III. Топология «Звезда» (звездообразная) – базируется на концепции центрального узла к которому подключаются периферийные узлы. Каждый периферийный узел должен иметь свою отдельную линию связи с центральным узлом. Вся инф-ия передается через центр. Узел, который ретранслирует, переключает и маршрутизирует инф. потоки в сети. В наст. Время такая топология является самой распространенной.
«+»: 1) высокая скорость передачи инф-ии; 2) высокая защищенность инф-ии на физич. уровне; 3) высокая надежность инф-ии (в случае выхода изтроя сервера используются резервные серверы).
«-»: высокая стоимость сети.
