Черчение дверных проемов

Из пяти дверных проемов, два расположены во внутренних и три — в наружных стенах (рис. 15). Четырем из них соответствуют обычные распахивающиеся двери и одному раздвижная стеклянная дверь.

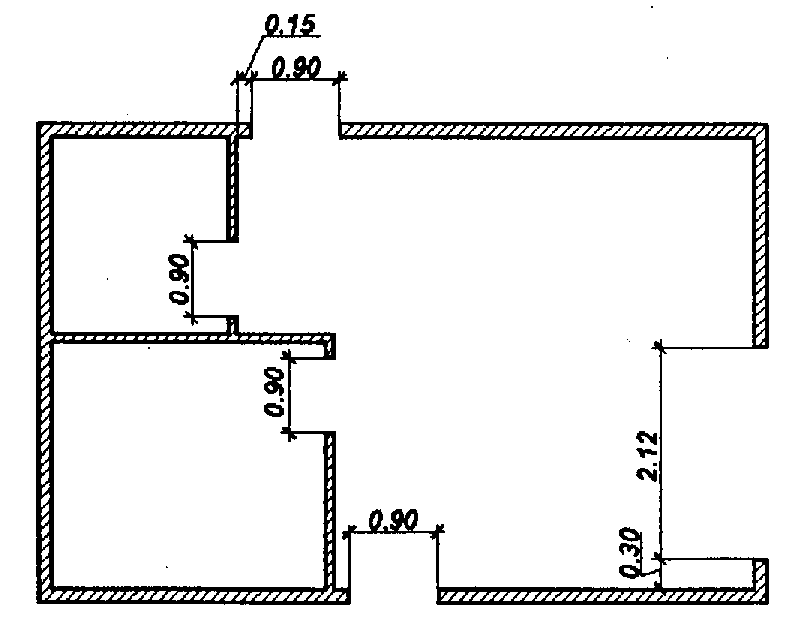

Рис.15. Чертеж с дверными проемами.

Прежде всего, следует определить расположение косяков дверей. Предположим, что косяк распахивающихся дверей находится на расстоянии 15 см от внутреннего угла комнаты. Это соответствует оптимальному расположению косяка, при котором двери удобно открывать и они в открытом состоянии никому не мешают. После расположения косяков необходимо удалить фрагменты линий между краями дверных проемов. В этом упражнении будут использоваться команды, ПОДОБИЕ, ОБРЕЗАТЬ, УДЛИНИТЬ.

Сначала начертим дверные проемы шириной в 0.90 м, расположенные в наружных стенах.

Наружные проемы

Эти проемы расположены на фронтальном и заднем фасаде коттеджа на расстоянии 15 см от внутреннего угла.

  1. Активизируйте команду ПОДОБИЕ, щелкнув на соответствующей кнопке панели инструментов РЕДАКТИРОВАНИЕ. В командной строке введите 0.15 — расстояние смещения.

  2. Щелкните на одной из двух линий, показанных на рис. 16, после чего щелкните в пустой области справа от выбранной линии. Проделайте аналогичную операцию со второй линией. Команда позволяет смещать только один объект.

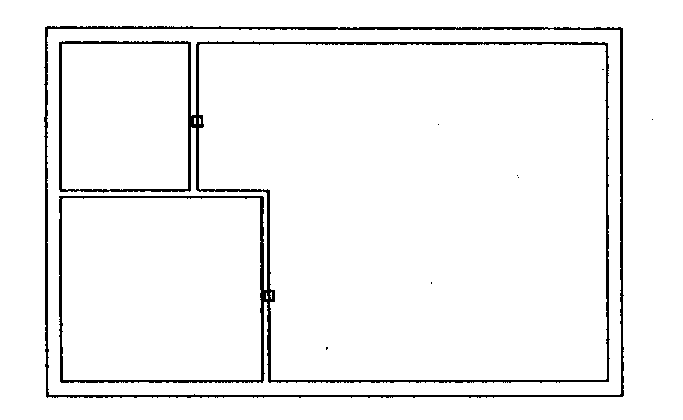

Рис16.Линии, которые следует сместить на 15 см.

  1. Завершите и вновь активизируйте команду ПОДОБИЕ, дважды нажав ENTER, после чего введите 0.90, задав тем самым новое значение смещение, и сместите новые линии вправо (рис. 17). Теперь необходимо продолжить четыре новые линии через внешние стены с тем, чтобы обозначить дверные косяки.

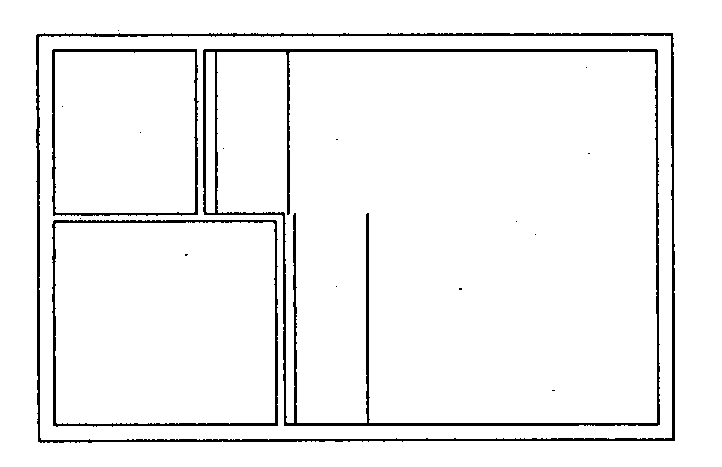

Рис.17 Четыре смещенные линии впоследствии образуют дверные проемы шириной 0.90м..

  1. Завершите команду ПОДОБИЕ нажатием ENTER, затем активизируйте команду УДЛИНИТЬ.

  2. Щелкните на четырех линиях, которые следует продолжить. В качестве ограничивающих ребер для команды УДЛИНИТЬ выберите внешние линии верхней и нижней наружных стен, после чего нажмите ENTER. Линии должны “вырасти” до внешних контуров наружных стен, обозначив при этом косяки (рис.18).

Рис.18.Линии продленные до внешнего контура наружных стен.

На продлеваемых линиях следует щелкать как можно ближе к ограничивающим. В противном случае они будут продолжены в противоположном направлении.

  1. Активизируйте команду ОБРЕЗАТЬ панели инструментов «редактирование».

  2. Выберите шесть линии, образующих проемы, так как это показано на рис.19. После нажатия клавиши ENTER AUTOCAD будет знать, что выбранные объекты будут служить секущими.

Рис.19. Выбор секущих ребер.

  1. Последовательно выбирайте линии косяков (те, которые были продолжены до наружных стен) и линии стен между косяками. При выборе каждая линия будет соответствующим образом усекаться. Чтобы завершить команду, нажмите ENTER.

Ч ертеж должен выглядеть так, как это показано на рис.20. Внутренние проемы чертятся аналогичным образом.

Рис.20.Начерченные проемы шириной 0.90см.
