3.3. Шумовая температура

Стандартный коэффициент шума ЧП – (F₀) - это величина коэффициента шума, при условии что ЧП находится при температуре окружающей среды.

При этом источник шума также имеет температуру: T = 300^оК.

Тогда связь стандартного и реального коэффициента шума определяется:

,

где t_и = Т_и / T₀ - относительная шумовая температура источника,

Т₀ 300^о К, F₀ - стандартный коэффициент шума ЧП.

Примером пассивных ЧП являются входные цепи (разрядник защиты приемника, режекторные фильтры, вентили, циркуляторы, сам фильтр).

Для пассивного ЧП:  коэффициент шума этого ЧП: F_п = 1/K_p, где K_p < 1.

Коэффициент потерь ЧП: L_п  1/K_p F_п = L_п.

3.4. Коэффициент шума каскадно включенных чп



,  Из этого выражения следует, что основной вклад в величину коэффициента шума вносят первые каскады.

Шумовая температура n- каскадного ЧП:

.

3.5. Внешние шумы и помехи

Они могут иметь естественную природу, либо это специально организованные помехи. Допустим, что антенна находится в состоянии термодинамического равновесия с окружающей средой (T_А = T₀). Тогда мощность шумов определяется:

,

где: R_А - шумовое сопротивление антенны: , где R_ - сопротивление излучения антенны, вызвано всем внешним излучением, его величина зависит от направленных свойств антенны; R_П - сопротивление потерь антенны, определяется технологией изготовления антенны.

Если антенна не находится в состоянии термодинамического равновесия (в общем случае), то: ,

где: - относительная шумовая температура антенны:

.

При этом величина t_A - может быть как >1, так и <1.

4. Чувствительность рПрУ

При оценки чувствительности РПрУ вводится понятие пороговой и реальной чувствительности.

Пороговая чувствительность определяется, как минимальная мощность входного сигнала приемника, при которой отношение сигнал/шум на выходе линейной части приемника равно 1:

P_с.вых / P_ш.вых = 1 .

, где P^’_ш - пересчитанная мощность шумов с выхода на вход.

Тогда:  - пороговая чувствительность:

,

где: F₀ - стандартный коэффициент шума приемника,

t_А - относительная шумовая температура антенны.

f_ш - шумовая полоса, определяемая избирательностью наиболее узкополосной части приемника.

f_ш f_прм, где f_прм - определяется законом модуляции входного сигнала.

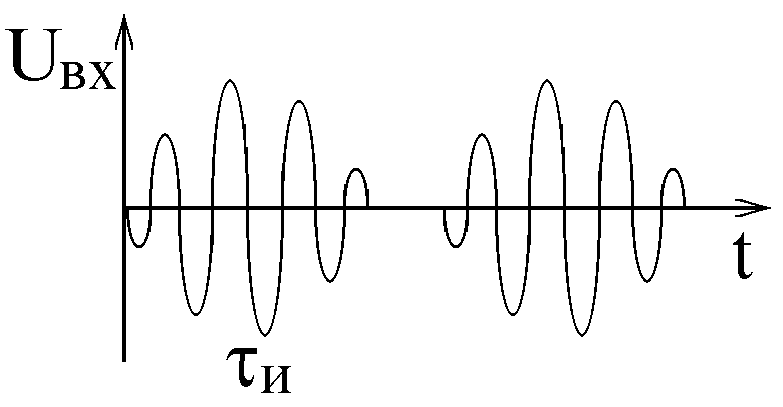

f_прм  1,37/_и

Реальная чувствительная - это минимальная мощность входного сигнала приемника, при которой обеспечивается заданное соотношение сигнал/шум на выходе его линейного тракта:

q = P_с.вых / P_ш.вых - коэффициент различимости.

P_р = k T₀ Δf_ш (F_0прм + t_A – 1) q,

где Р_р - реальная чувствительность.

Для улучшения реальной чувствительности ПРМ (уменьшения величины Р_р) - нужно уменьшение F_0прм, либо уменьшение t_A, либо уменьшение q (уменьшение min Pc вх.).
