Анатомический атлас

.

Рис. 1.Череп

А — вид спереди; Б — вид сбоку: 1 — теменная кость; 2 — лобная кость; 3 — клиновидная кость; 4 — височная кость; 5 — слезная кость; 6 — носовая кость; 7 — скуловая кость; 8 — верхняя челюсть; 9 — нижняя челюсть; 10 — затылочная кость

Рис. 2.Затылочная кость вид снаружи 1 — наружный затылочный выступ; 2 — затылочная чешуя; 3 — верхняя выйная линия; 4 — наружный затылочный гребень; 5 — нижняя выйная линия; 6 — большое отверстие; 7 — мыщелковая ямка; 8 — мыщелковый канал; 9 — боковая часть; 10 — яремная вырезка; 11 — затылочный мыщелок; 12 — яремный отросток; 13 — глоточный бугорок; 14 — основная часть

Рис 3. Затылочная кость вид изнутри 1 — затылочная чешуя; 2 — борозда верхней сагиттальной пазухи; 3 — внутренний затылочный выступ; 4 — борозда поперечной пазухи; 5 — внутренний затылочный гребень; 6 — большое отверстие; 7 — борозда сигмовидной пазухи; 8 — мыщелковый канал; 9 — яремный отросток; 10 — борозда нижней каменистой пазухи; 11 — боковая часть; 12 — основная часть

Рис. 4. Затылочная и клиновидная кости

вид сверху 1 — большое крыло клиновидной кости; 2 — малое крыло клиновидной кости; 3 — зрительный канал; 4 — бугор турецкого седла; 5 — затылочная чешуя затылочной кости; 6 — верхняя глазничная щель; 7 — круглое отверстие; 8 — овальное отверстие; 9 — большое отверстие; 10 — остистое отверстие

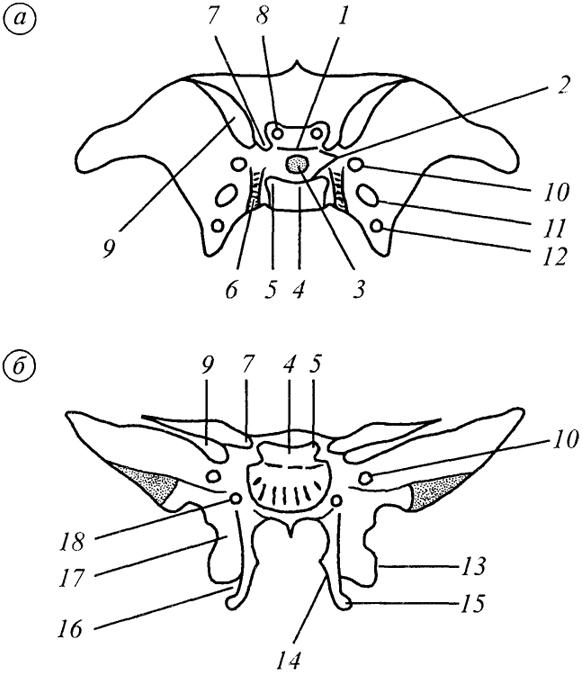

Рис. 6. Os sphenoidale (клиновидная кость):

- вид сверху,

- вид сзади.

Corpus (тело):

1 - (борозда перекреста);

2 - (турецкое седло);

3 - (гипофизарная ямка) на рисунке обозначена кругом. В ней расположена железа внутренней секреции (гипофиз);

4 - (спинка седла);

(малое крыло):

8 - (зрительный канал);

9 - (верхняя глазничная щель).

(большое крыло):

10 - (круглое отверстие);

11 - (овальное отверстие);

12 - (остистое отверстие).

(крыловидный отросток):

13 - (боковая пластинка крыловидного отростка);

14 - (медиальная пластинка крыловидного отростка);

15 - (крыловидный крючок);

17 - (крыловидная ямка);

18 - (крыловидный канал).

Рис. 6. Клиновидная кость

вид спереди 1 — большое крыло; 2 — малое крыло; 3 — верхняя глазничная щель; 4 — височная поверхность; 5 — апертура клиновидной пазухи; 6 — глазничная поверхность; 7 — круглое отверстие; 8 — клиновидный гребень; 9 — клиновидный канал; 10 — клиновидный клюв; 11 — крыловидный отросток; 12 — латеральная пластинка крыловидного отростка; 13 — медиальная пластинка крыловидного отростка;

14 — крыловидный крючок

Рис7. Височная кость

вид снаружи 1 — чешуйчатая часть; 2 — скуловой отросток; 3 — нижнечелюстная ямка; 4 — суставной бугорок; 5 — наружное слуховое

отверстие; 6 — каменисто-чешуйчатая щель; 7 — барабанная часть; 8 — сосцевидный отросток; 9 — шиловидный отросток

Рис. 8. Височная кость

вид изнутри 1 — чешуйчатая часть; 2 — скуловой отросток; 3 — дугообразное возвышение; 4 — барабанная крыша; 5 — поддуговая ямка; 6 — внутреннее слуховое отверстие; 7 — борозда сигмовидной пазухи; 8 — сосцевидное отверстие; 9 — каменистая часть; 10 — наружное отверстие водопровода преддверия; 11 — шиловидный отросток

Рис. 9. Височная кость вид снизу 1 — скуловой отросток; 2 — мышечно-трубный канал; 3 — суставной бугорок; 4 — нижнечелюстная ямка; 5 — каменисто-чешуйчатая щель; 6 — шиловидный отросток; 7 — яремная ямка; 8 — шилососцевидное отверстие; 9 — сосцевидный отросток; 10 — сосцевидная вырезка

Рис. 10. Височная кость

вертикальный разрез 1 — зонд введен в лицевой канал; 2 — сосцевидная пещера; 3 — сосцевидные ячейки; 4 — полуканал мышцы, напрягающей

барабанную перепонку; 5 — полуканал слуховой трубы; 6 — зонд введен в сонный канал; 7 — зонд введен в шилососцевидное отверстие

Рис. 11 Теменная кость

вид снаружи 1 — сагиттальный край; 2 — затылочный угол; 3 — лобный угол; 4 — теменной бугорок; 5 — верхняя височная линия; 6 — затылочный край; 7 — лобный край; 8 — нижняя височная линия; 9 — сосцевидный угол; 10 — клиновидный угол; 11 — чешуйчатый край

Рис. 12. Теменная кость

вид изнутри 1 — сагиттальный край; 2 — борозда верхней сагиттальной пазухи; 3 — затылочный угол; 4 — лобный угол; 5 — затылочный край; 6 — лобный край; 7 — артериальные борозды; 8 — борозда сигмовидной пазухи; 9 — сосцевидный угол; 10 — клиновидный угол; 11 — чешуйчатый край

Рис. 13. Лобная кость вид снаружи 1 — лобная чешуя; 2 — лобный бугорок; 3 — височная линия; 4 — височная поверхность; 5 — надпереносье; 6 — надбровная дуга; 7 — надглазничная вырезка; 8 — надглазничный край; 9 — скуловой отросток; 10 — носовая часть; 11 — носовая ость

Рис. 14. Лобная кость вид изнутри 1 — борозда верхней сагиттальной

пазухи; 2 — артериальные борозды; 3 — лобный гребешок; 4 — пальцевые вдавливания; 5 — скуловой отросток; 6 — глазничная часть; 7 — носовая ость

Рис. 15. Лобная кость вид снизу 1 — носовая ость; 2 — надглазничный край; 3 — блоковая ямка; 4 — блоковая ость; 5 — ямка слезной железы; 6 — глазничная поверхность; 7 — решетчатая вырезка

Рис. 16. Решетчатая кость

вид сверху 1 — перпендикулярная пластинка; 2 — решетчатые ячейки; 3 — петушиный гребень; 4 — решетчатый лабиринт; 5 — решетчатая пластинка; 6 — глазничная пластинка

Рис.17. Решетчатая кость

вид снизу 1 — перпендикулярная пластинка; 2 — решетчатая пластинка; 3 — решетчатые ячейки; 4 — средняя носовая раковина; 5 — верхняя носовая раковина

Рис. 18. Решетчатая кость

вид сбоку 1 — петушиный гребень; 2 — решетчатые ячейки; 3 — глазничная пластинка; 4 — средняя носовая раковина; 5 — перпендикулярная пластинка
