Монтаж санитарно-технических систем .

Индустриальные методы монтажа ВК систем здания .

Они были вызваны к жизни широким применением в строительстве сборных эле-ментов . Монтаж водоканализационных систем тормозил прогресс в области сборного строительства . По мере развития сборного строительства развивалась и индустриали-зация сантехнических работ . Доиндустриальный ─ монтаж россыпью ( последовате-льный и параллельный метод ) ─ может быть применен для индустриального строите-льства .

Рис. 44 Определение размеров при проектировании :

Основные этапы :

1. монтажные шахты ;

2. санитарно-технические блоки ;

3. санитарно-технические панели ;

4) санитарно-технические кабины < см. рисунок 45 и плакаты > .

О монтажных шахтах мы уже говорили . Они позволили предварительно заготов-лять узлы стояков и вести монтаж независимо от строителей . Снизили трудоемкость работ , повысили качество .Но сборность — недостаточна : подводки и отводы монти-руются вручную , на объекте .

Следующий этап - санитарно-технические блоки или панели ─ монолитные желе-зобетонные конструкциии с замоноличенными стояками сантехники .

Есть блоки с горизонтальными подводками к приборам и отводами от них . На строительной площадке остается только установить приборы и подсоединить их к под-водкам и отводам .

Но и здесь индустриализация еще не доведена до конца . Надо устанавливать при-боры , подсоединять их . Это связано с отделочными работами ( долговечность труб ) .

Следующий этап: сантехнические кабины , .которые представляют собой полнос-тью законченный объемный элемент здания , в котором полностью выполнены все от-делочные работы , установлены санитарные приборы , смонтированы подводки к ним . На площадку доставляется готовая кабина .

Монтажные работы сводятся к установке кабины на место и соединению стояков поэтажно . При этом выигрывает и качество , т.к. основные работы выполняются на за-воде.

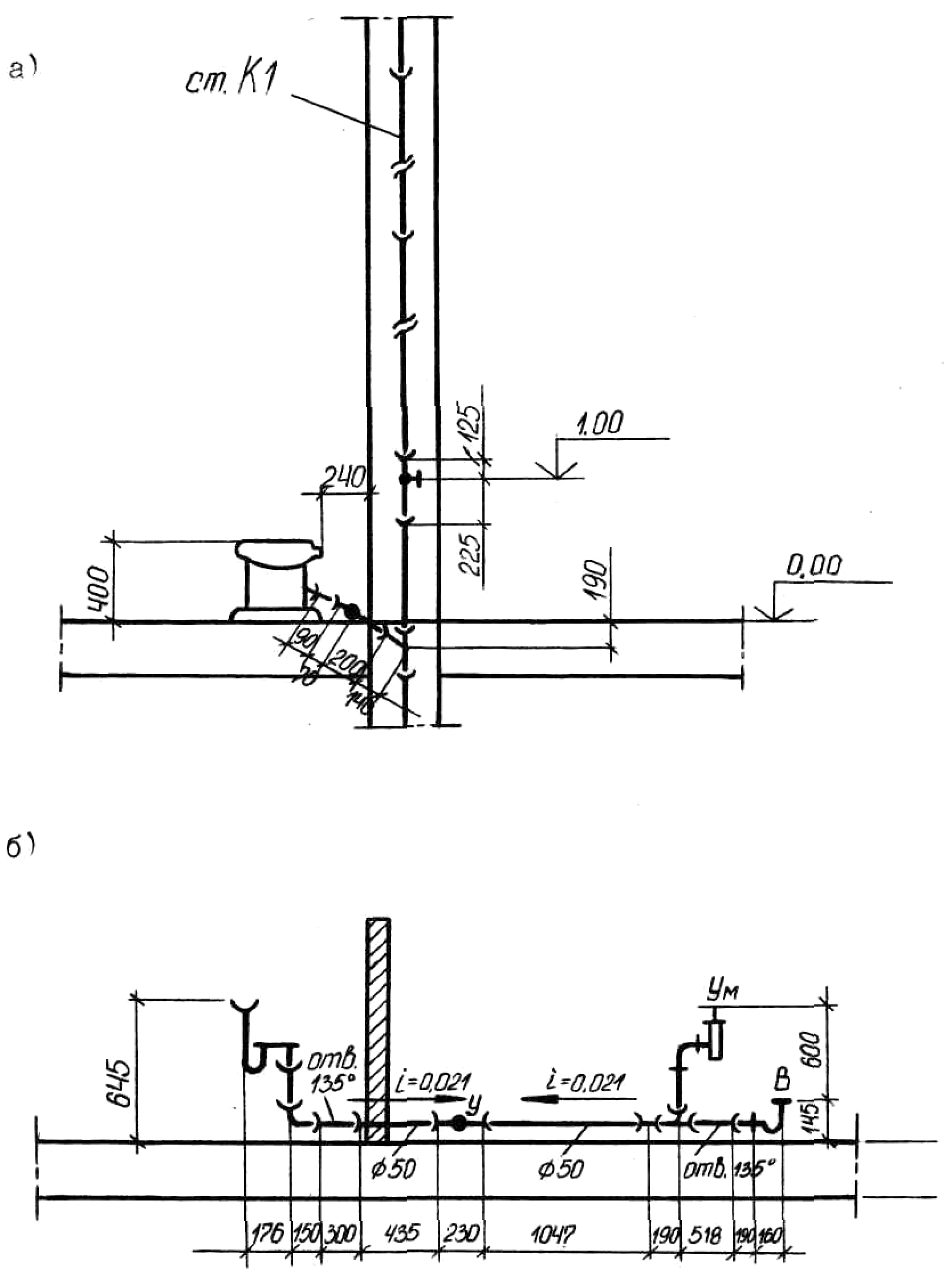

Рис. 45 Фрагменты монтажных чертежей :

а - по канализационному стояку ; б - развертка отводных линий канализации .

Диктующая точка при установке кабины ─ канализационные стояки . Кабину ус-танавливают так , чтобы низ ее канализационного стояка вошел в раструб стояка ни-жележащей кабины . Стояки горячего и холодного водоснабжения соединяют при по-мощи междуэтажных вставок через монтажные проемы . Соединение труб при этом обычно стаканами на сварке ( газопроводные трубы ), или сгонами на резьбе ( прочие ) < см. плакат > .

Рис. 46 Монтажные положения труб :
