Классификация бассейнов .

По конструктивным признакам : открытые и закрытые .

По условиям эксплуатации : сезонные и круглогодичные .

По назначению : демонстративно-спортивные ; учебно-спортивные ; оздоровите-льные (купально-плаватёльные) ; лечебные .

По размерам : большие , средние , малые .

По тепловому режиму : без подогрева воды ; с искусственным подогревом .

По водному режиму : с оборотным (циркуляционным) водообменом ; проточные ; наливные (одноразового использования) .

Системы внутренних водопроводов в бассейнах .

В зависимости от назначения и размеров применяют : хозяйственно-питьевые ; противопожарные ; горячего водоснабжения ; производственные ( технологические ) .

Обычно проектируется объединенный хозяйственно-питьевой и противопожар-ный водопровод , причем расход воды на хозяйственно-питьевые и бытовые нужды должен включать подачу расчетных расходов для приготовления горячей воды и ее ра-спределения . Особое внимание при проектировании уделяется устройству душевых , как основных потребителей холодной и горячей воды . (душевые установки со специ-альными приспособлениями ; смесители с терморегуляторами и педальным управле-нием ) . По периметру ванны и вблизи игровых площадок ― питьевые фонтанчики . Также проектируются устройства поливочных кранов .

В бассейнах с ванной объемом 500 м³ и более два ввода , один для хозяйственно-питьевого , второй для технологического водопроводов .

Система горячего водоснабжения раздельная : одна - для бытовых нужд , другая - для подогрева воды ванны бассейна .

Основные принципы устройства технологического водопровода .

Во всех бассейнах должны быть запроектированы технологический водопровод , обеспечивающий необходимый водный режим в ванне бассейна, отвечающий высоким санитарным и технологическим требованиям .

Основные элементы технологического водопровода :

• устройства для подачи и распределения чистой воды в ванне бассейна ;

• устройства для водоотведения из ванны ;

• сооружения и установки для водоподготовки ;

• установка для подогрева воды .

Снабжение водой ― городской водопровод или артезианские скважины .

Существенной значение имеют вместимость ванны , ее форма и размеры .

Для уменьшения загрязнения воды перед входом в ванну и в туалете устраивают водные дорожки и ножные ванночки .

Применяется вода по ГОСТ 2874-82 "Вода питьевая" . Кроме санитарно-техничес-ких требований к качеству воды предъявляют технологические требования :

1. Прозрачность должна быть не менее максимальной глубины воды в ванне - т.е. должны быть четко видны линии толщиной в 1см на фоне белого диска диамет-ром 150 мм , помещенного в самой глубокой точке дна ванны .

2. Мутность (по содержанию взвешенных веществ) для спортивных крытых ванн ― не более 0.3 мг/л ; для открытых ванн - не более 1.5 мг/л ; для ванн другого назначения ― не более 3 мг/л .

3. Цветность ― не более 3 град стандартной шкалы для спортивных бассейнов и не более 20 град для бассейнов другого назначения .

4. Реакция воды для ванн любого назначения рН = 7.2 ÷ 7.8 .

5. Содержание хлоридов ― 5 ÷ 7 мг/л , но не более 50 мг/л .

6. Окисляемость ― не более 3 мг/л .

7. Вода должна содержать остаточную дозу обеззараживающего вещества (оста-точного хлора , например , 0.3 ÷ 0.5 мг/л ) .

8. Титр кишечной палочки : 333 мл - для спортивных бассейнов , 100 мл - для бас-сейнов другого назначения .

9. Отсутствие нитратов и нитритов , БПК не более 2 мг/л .

Контроль за качеством воды в процессе эксплуатации проводится регулярно пу-тем отбора проб из ванны для определения : остаточного количества дезинфектанта , рН , БПК , окисляемости , колититра .

К технологическим требованиям , предъявляемым к воде бассейнов , можно отне-сти следующее :

 Вода в бассейне должна быть прозрачной и безопасной в бактериальном отно-шении , поэтому ее осветляют и обеззараживают до состояния бактерицидности , т.е. способности уничтожать новые вносимые бактериальные загрязнения .

 Поступающая в ванну вода , содержащая обеззараживающее вещество , должна быть полностью смешана со всей массой воды находящейся в ванне .

 Уровень воды в ванне должен быть всегда не ниже кромки переливных жело-бов , обеспечивая систематический слив загрязненного поверхностного слоя воды .

 В каждой ванне должна быть собственная система технологического водоснаб-жения и водоотведения , собственные установки по очистке и обеззараживанию воды .

 Поверхности стен и дна ванн должны иметь минимальную шероховатость без острых углов и выступов , чтобы не было условий для задержания загрязнений .

 Водные дорожки и ножные ванночки должны содержаться в чистоте , ежеднев-но дезинфицироваться и быть оборудованы проточной системой водообмена . Целесо-образно использовать воду , которая подготовлена для подачи в ванну .

 Температура воды устанавливается технологами в зависимости от назначения ванны бассейна от 20 до 28°С и более .

Особое внимание необходимо уделять водному режиму и системе водообмена .

Если не применять специальные способы водообмена , циркуляцию и обработку воды , то даже после незначительной продолжительности эксплуатации вода теряет первоначальное качество : появляются бактериальные загрязнения , увеличивается со-держание минеральных и органических веществ , изменяется ее органолептические свойства ( прозрачность , цвет , запах ) . Температура воды влияет на ускорение биоло-гических и бактериологических процессов , прозрачность быстро уменьшается , на дне и стенках ванны появляются осадок и слизь .

Качество воды можно значительно улучшить , если обеспечить непрерывный об-мен и очистку воды , если создать циркуляцию и полное перемешивание всей массы воды . Распределение обеззараживающего вещества по всей массе воды должно быть равномерным , а подача и распределение чистой воды в ванне должна быть выполнена по следующей схеме < рисунок 31 > .

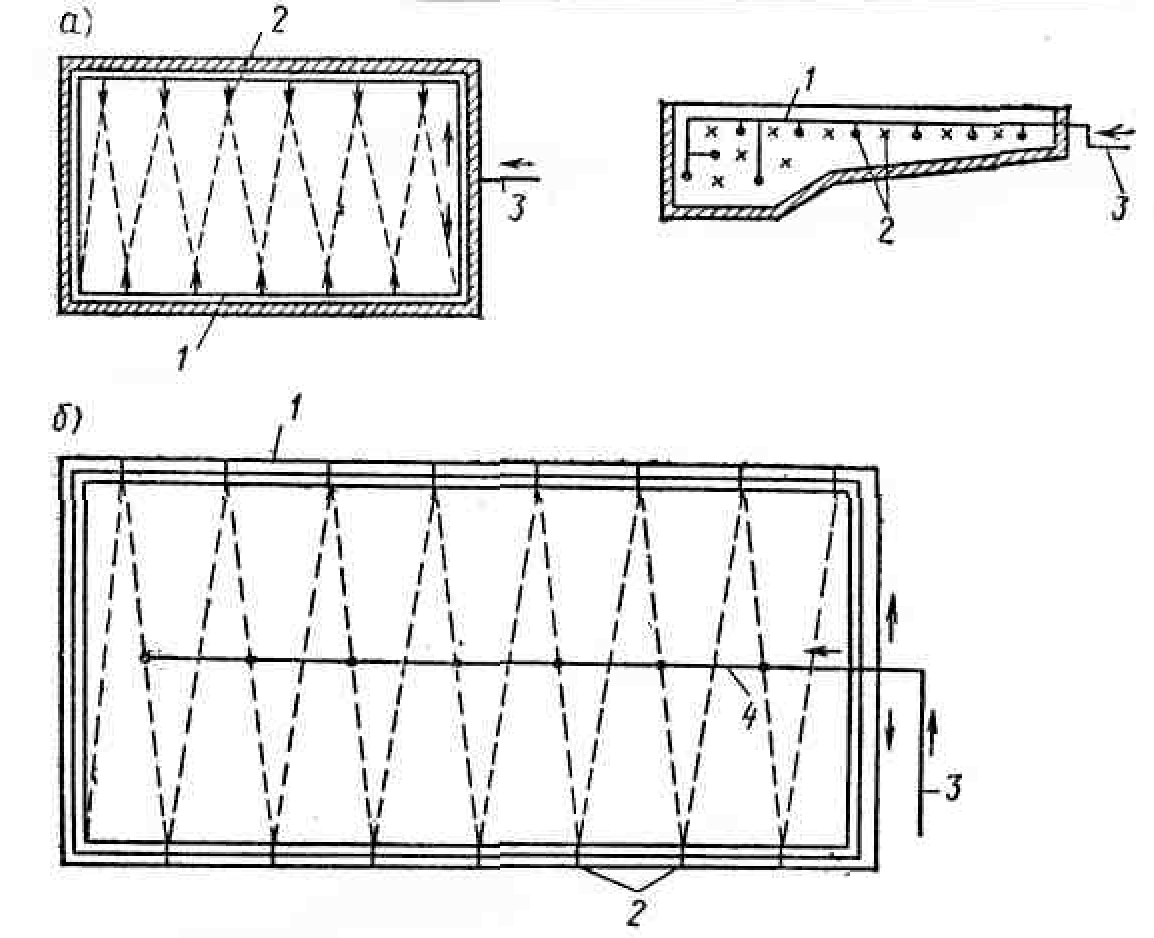

Рис. 31 . Схема подачи воды в ванну шириной меньше 15 м (а) и больше 15 м (б) :

1 — распределительная кольцевая сеть ; 2 — впускные отверстия ( патрубки ) ;

3 — магистральный трубопровод ; 4 — дырчатый трубопровод по дну ванны .

Системы водообмена в ваннах бывают следующие :

▬ оборотная или рециркуляционная ( многоразового использования воды ) ;

▬ проточная непрерывного действия в период эксплуатации ;

▬ наливная ( одноразового использования ) .

Рассмотрим кратко их особенности .

Наливная схема водообмена < см. рис. 32а > предусматривает одногразовое испо-льзование и смену всей воды , находящейся в ванне . Воду из ванны удаляют в сток , стенки и дно чистят и дезинфицируют , после чего ванну вновь наполняют свежей во-дой из источника . Эту схему применяют только в бассейнах лечебного назначения с ваннами на 20 ÷ 100 м³ на морской или минеральной воде .

Проточная система водообмена < рис. 32б > предусматривает непрерывную пода-чу в ванну чистой по качеству и свойствам воды . Если требуется , то воду из источни-ка предварительно подготавливают и насыщают обеззараживающим веществом, чтобы придать воде свойство бактерицидности . Водообмен позволяет снизить концентраций вносимых загрязнений путем разбавления свежей водой в количестве около 30% объе-ма воды в ванне в час , что составляет около 4.5 м³ на 1 человека . Проточную схему водообмена применяют для малых ванн объемом от 20 до 200 м³ оздоровительных бас-сейнов .

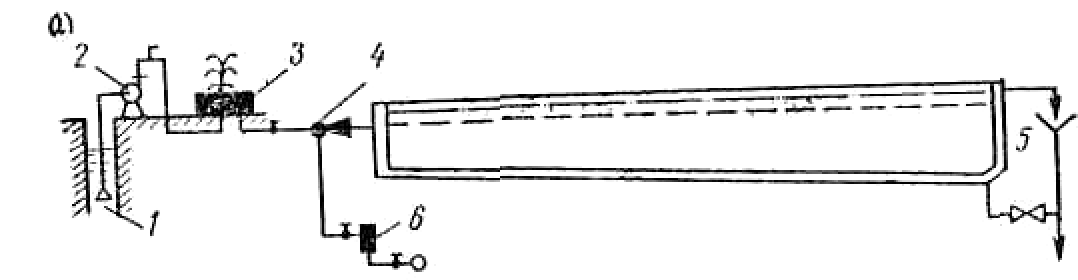

Рис. 31 Проточная (а) и наливная (б) схемы водообмена в малых ваннах :
