1. Правила оформления пояснительной записки

1.1. Общие требования

Записка должна быть написана или отпечатана на одной стороне белой бумаги формата А4 (297 х 210) через полтора интервала. Шрифт Times New Roman, размер шрифта 12. Выравнивание по ширине. Абзацный отступ слева - 10 мм, абзацные интервалы перед и после – 0.

Размеры полей: левое - 20 мм, правое - 10 мм, верхнее и нижнее поля - 20 мм каждое.

Расстояние между заголовком и последующим текстом не менее 15 мм. (одна пустая строка).

Нумерация страниц начинается с титульного листа и заканчивается последним листом пояснительной записки.

Номер страницы проставляется в правом нижнем углу или в центре внизу страницы.

На титульном листе номер страницы не указывается.

Наименования глав, пунктов и подпунктов должны быть краткими.

Наименования глав записываются в виде заголовков (симметрично тексту) прописными буквами.

Наименования пунктов и подпунктов записывают с абзаца строчными буквами.

Переносы слов в заголовках не допускаются. Точка в конце заголовка не ставится.

Каждую новую главу (не пункт и подпункт, а именно главу) записки рекомендуется начинать с нового листа.

Оформление титульного листа (растянуть на целый лист):

Московский ордена Ленина, ордена Октябрьской революции и ордена Трудового

Красного Знамени государственный технический университет им. Н. Э. Баумана

Факультет ”Специальное машиностроение”

Кафедра ”Высокоточные летательные аппараты”

Научно-технический отчет о книрс

ТЕМА КНИРС

Студент ___________________ (Балалайкин М. И.)

Группа СМ4-88

Консультант _______________ (Левин Д. П.)

Москва 2009

1.2. Оформление содержания

Слово “СОДЕРЖАНИЕ” записывают в виде заголовка (симметрично тексту) прописными буквами.

Содержание включает все заголовки, имеющиеся в записке:

- номера и названия глав прописными буквами;

- номера и названия пунктов и подпунктов строчными буквами, кроме первой прописной;

- номера и полные названия всех приложений.

Для каждого названия указывается номер страницы, на которой она находится.

В word’е оглавление делается следующим образом:

Для заголовков соответствующего уровня выбираются соответствующие стили (Заголовок 1, заголовок 2 и т.д.). Стили находятся обычно на панели форматирование слева от названия шрифта. Создание оглавления: Вставка  Ссылка  Оглавление и указатели.

1.3. Нумерация разделов работы

Главы нумеруются в пределах пояснительной записки порядковыми номерами арабскими цифрами.

Пункты нумеруются по порядку в пределах главы. Например, 3.2 — пункт 2 главы 3.

Подпункты нумеруются в пределах пункта, например, 3.2.1.

Введение, заключение и список литературы не нумеруются.

1.4. Оформление рисунков и таблиц

Рисунки нумеруются в пределах главы (разбиение на пункты во внимание не принимается). Например, рис. 3.1 — рисунок первый в третьей главе.

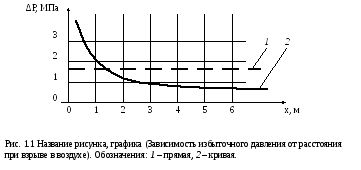

Пример оформления рисунка приведен на рис. 1.1.

Если рисунок располагается на нескольких листах, то на каждом последующем листе указывается номер рисунка, за которым следует слово “Продолжение”. Например, Рис. 1.1. Продолжение.

Пример оформления таблицы

Таблица 1.1

ТТХ ОФБ

Параметр	Величина
Калибр, мм	152
Масса, кг	46

ТТХ систем оформляются в виде таблицы.
