2.2. Обоснование выбора методики конструирования, размерные признаки и прибавки, необходимые для построения основы.

Для создания комплекта не использовалась конкретная конструкторская методика, в этом не было необходимости, поскольку изделия свободного силуэта не облегающие фигуру, что соответствует заданной авторской задаче.

Все изделия изготовлены муляжным методом с применением конкретных необходимых измерений фигуры.

Таблица 1 - Размерные признаки, необходимые для построения чертежа основы

Номер размерного признака	Условное обозначение размерного признака	Абсолютная величина размерного признака, см
	Рост	176
	О г	88
	Об	92
	От	64
	Дтс II	45,2
	Дтп II	45,5
	Дсб	114
	Озап.	15,9
	Дтк	60,3
	Д и	по модели

2.3. Предварительный расчет и построение основы чертежа, используемой для выполнения модели

Джемпер (Рис.№17)

Для построения конструкции джемпера необходимы следующие измерения, приведенные в табл.2

Таблица 2 - Размерные признаки для построения джемпера

Расшифровка условного обозначения	Обозначение участка на чертеже	Абсолютная величина, см
Обхват бедер – 4%	Об1	92-4%=88
Обхват запястья	Озап.	8,5
Длина изделия	Ди	55

Для построения чертежа джемпера необходимо трикотажное полотно шириной 170см и длиной 55×2=110см. Полотно складываем пополам начала по ширине, а затем еще пополам по длине, таким образом, получается прямоугольник размерами 55×85 см. На полученном пространстве откладывает необходимые величины, ориентируясь при этом на сгибы полотна пополам как на среднюю линию спинки и переда (длина 55см) и линии горловины, плечевого шва (длина 85см). Вырез горловины равный 30см смещен на сторону спинки для создания хорошей посадки изделия на фигуру.

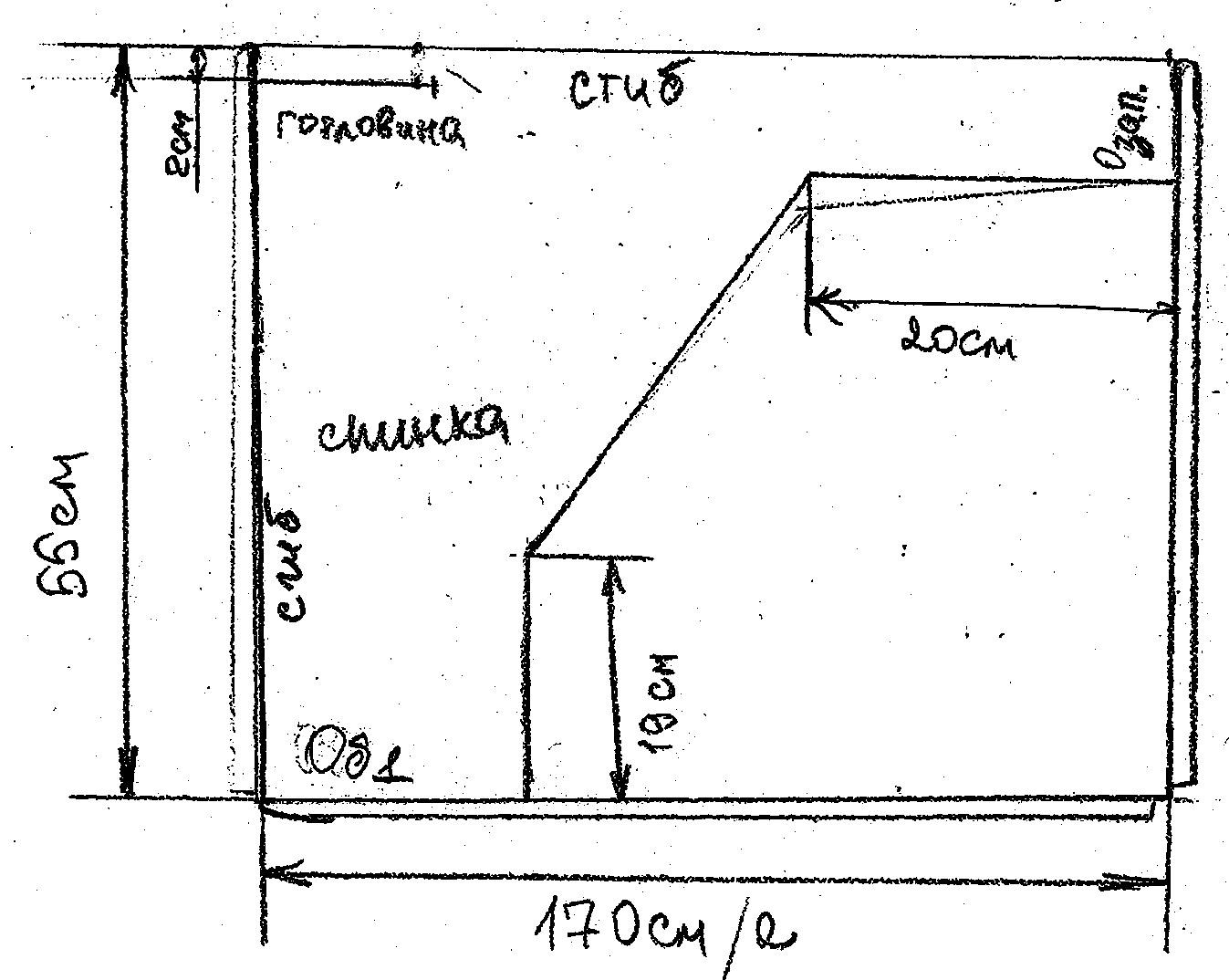

Рисунок №20 - Чертеж конструкции джемпера

Брюки-зуавы (Рис.№18)

Для построения конструкции брюк необходимы следующие измерения, приведенные в табл.3

Таблица 3 - Размерные признаки для построения брюк

Расшифровка условного обозначения	Обозначение участка на чертеже	Абсолютная величина, см
Обхват голени	Огол.	14,5
Длина гетр	Дгет.	40
Обхват талии по модели	От1	33

Для построения чертежа брюк необходимо трикотажное полотно шириной 108см и длиной 63×2=126см. Полотно складывается пополам по длине, определяется середина ширины полотна. Затем откладываем От1 по модели, Огол. и строим основу брюк. Поле чего выкраиваются притачные гетры (2 ед.) шириной Огол. и длиной 40 см.

Рисунок №21 - Чертеж конструкции брюк

Накидка (Рис.№19)

Строить конструкцию в данном случае нет необходимости, важны лишь несколько конкретных измерения фигуры, приведенных в табл.4

Таблица 4 - Размерные признаки для построения накидки

Расшифровка условного обозначения

Обозначение

участка

на чертеже

Абсолютная величина, см

Обхват шеи

Ош

Длина плеча

Шп

13,5

Накидка изготавливается регулярным способом, все её детали отвязывают отдельно на машине полностью, после чего соединяются вручную.

Детали накидки:

7 полос переплетением кулирная гладь. Ширина каждой полосы 18см

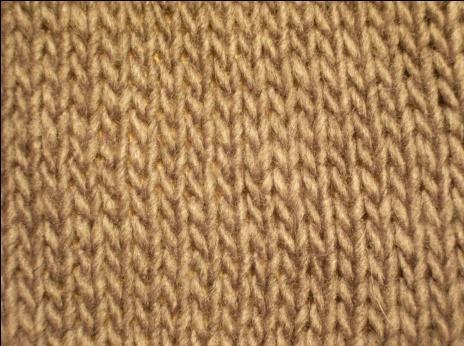

Для того, чтобы рассчитать количество игл и рядов для вязания изделия требуется образец 10х10 см с данного вида оборудования (Нева 3), прошедший все стадии технологических обработок.

Образец - пряжа 100% мериносовая шерсть
