Описание механизма
Кривошип
1,
вращающийся вокруг неподвижной оси А,
входит во
вращательную пару В с ползуном
2,
скользящим вдоль звена
3,
вращающегося вокруг неподвижной oси
С.
Звено
3
с промежуточным
ползуном
4,
скользящим в направляющих, принадлежащих
ползуну
5, осуществляет
возвратно-поступательное движение
ползуна
5.
Ползун
5
имеет разные законы движения при прямом
и обратном ходах. При равномерном
вращении кривошипа
отношение
k
времени прямого и обратного ходов равно
.
Рабочий ход ползуна D - 600 мм.
Скорость - 50 ходов в минуту.
Сила резания Р - 40000 Н (действует только при ходе звена 5 вправо).
Синхронная частота вращения двигателя - 1000 об/мин.
п.ц.п - прямозубая цилиндрическая передача.
р.п. – ременная передача.
Д – асинхронный электродвигатель.
Вариант 22
Задание на курсовой проект по прикладной механике для студентов специальности 22.03.00 - Системы автоматизированного проектирования
Трясильная машина Описание механизма

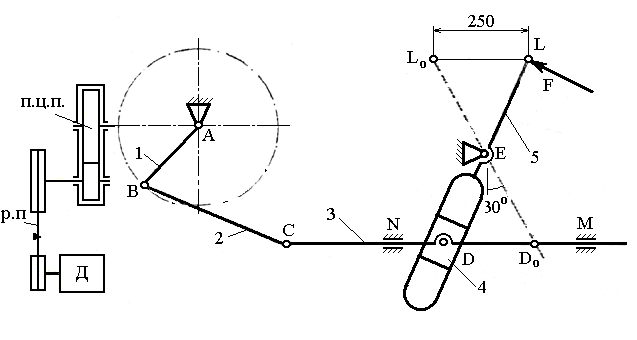

Трясильная машина предназначена для удаления костры и сорных примесей из короткого волокна льна воздействием на него игл EL. Исполнительный механизм машины - шестизвенный. Поступательно движущееся звено 3 приводит в движение несколько десятков кулис 5, которые с противоположной стороны оси вращения Е имеют иглы EL. На кинематической схеме все кулисы с иглами условно заменены одной кулисой с приложенной к ней суммарной силой полезного сопротивления F.
Сила полезного сопротивления 400 Н при ходе ползуна 3 вправо и 240 Н при ходе влево. Она всегда направлена против скорости движения точки L.
Частота вращения первого звена 220 об/мин.
Синхронная частота вращения двигателя - 1500 об/мин.
рп - ременная передача.
пцп - прямозубая цилиндрическая передача.
Д –асинхронный электродвигатель.
Библиографический список
Механика машин. // Под ред. Г.А. Смирнова - М.: Высшая школа, 1996.
Рудовский П.Н., Соркин А.П. Методические указания по выполнению курсового проекта по курсу ”Прикладная механика” для студентов специальности 22.03.-Кострома: Изд-во КГТУ, 1999.
