2.4. Расчет нагревательных приборов.

Сводится к определению числа секций в зависимости от нагрузки на прибор. В своем проекте я использовал батарею типа М 140.

A=, м ;

Q =(Q -0.9*Q )**

Количество секций рассчитывается по формуле – N=;

Согласно СНиП 2.04.05-91:

- учитывает номенклатурный шаг отопительного прибора;

- учитывает установку прибора под окном;

=1, если Количество секций ;

, если прибор закрыт, в своем проекте я использовал открытые батареи и поэтому =1.

а=0,24 – учитывает поверхность секций.

=10,36;

=* *в**с;

n=0.25; p=0,0, при движении теплоносителя снизу вверх, и 0,при движении сверху вниз;

в=1, при давлении 760 мм.рт.ст.;

с=1;

=1, при движении воды сверху вниз и 0,97- снизу вверх;

q =q *l - q *l ;

l =2,5; l =1;

q(f)==0.5*( )-;

101 комната

=0.5*(95+91,9)-22=71,45;

q =2,5*74+93=278;

=;

=* *1*0,97*1=0,99;

A=;

N==6;

201 комната

=0.5*(91,9+89,2)-22=68,55;

q =2,5*74+93=278;

=* *1*0,97*1=0,94;

A=;

N==6;

301 комната

=0.5*(89,2+86,5)-22=65,85;

q =2,5*74+93=278;

=* *1*0,97*1=0,9;

A=;

N==7;

401 комната

=0.5*(86,5+83,3)-22=62,9;

q =0*59+77=77;

=* *1*0,97*1=0,88;

A=;

N==9;

402 комната

=0.5*(83,3+80,1)-20=61,7;

q =0*59+77=77;

=* *1*1*1=0,85;

A=;

N==8;

302 комната

=0.5*(80,1+77,3)-20=58,7;

q =2,5*59+77=224,5;

=* *1*1*1=0,85;

A=;

N==7;

202 комната

=0.5*(77,3+74,5)-20=55,9;

q =2,5*59+77=224,5;

=* *1*1*1=0,76;

A=;

N==8;

102 комната

=0.5*(74,5+70)-20=52,25;

q =2,5*47+60=177,5;

=* *1*1*1=0,69;

A=;

N==10;

Расчеты сведены в таблицу 2- «Тепловой расчет приборов»

Таблица 2 «Тепловой расчет приборов»

№	Qтепл	Qтр	Qрас	tвх	tвых	tв	Δtср	Β1	β2	G	β4	φ	A	aс	β3	N
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
1	1241	278	1007,8	95	91,9	22	71,45	1,04	1,02	344	1	0,99	1,46	0,24	1	6
2	1089	278	903,8	91,9	89,2	22	68,55	1,04	1,02	344	1	0,94	1,40	0,24	1	6
3	1089	278	903,8	89,2	86,5	22	65,85	1,04	1,02	344	1	0,90	1,46	0,24	1	7
4	1295	77	1286,7	86,5	83,3	22	62,9	1,04	1,02	344	1	0,88	2,16	0,24	1	9
5	1290	77	1246,7	83,3	80,1	20	61,7	1,04	1,02	344	1	0,85	1,78	0,24	1	8
6	1098	224,5	936,95	80,1	77,3	20	58,7	1,04	1,02	344	1	0,80	1,64	0,24	1	7
7	1098	224,5	936,95	77,3	74,5	20	55,9	1,04	1,02	344	1	0,76	1,74	0,24	1	8
8	1231	177,5	1038,25	74,5	70	20	52,25	1,04	1,02	344	1	0,69	2,27	0,24	1	10

Количество секций на лестничной клетке производится по формуле:

N=;

N==18;

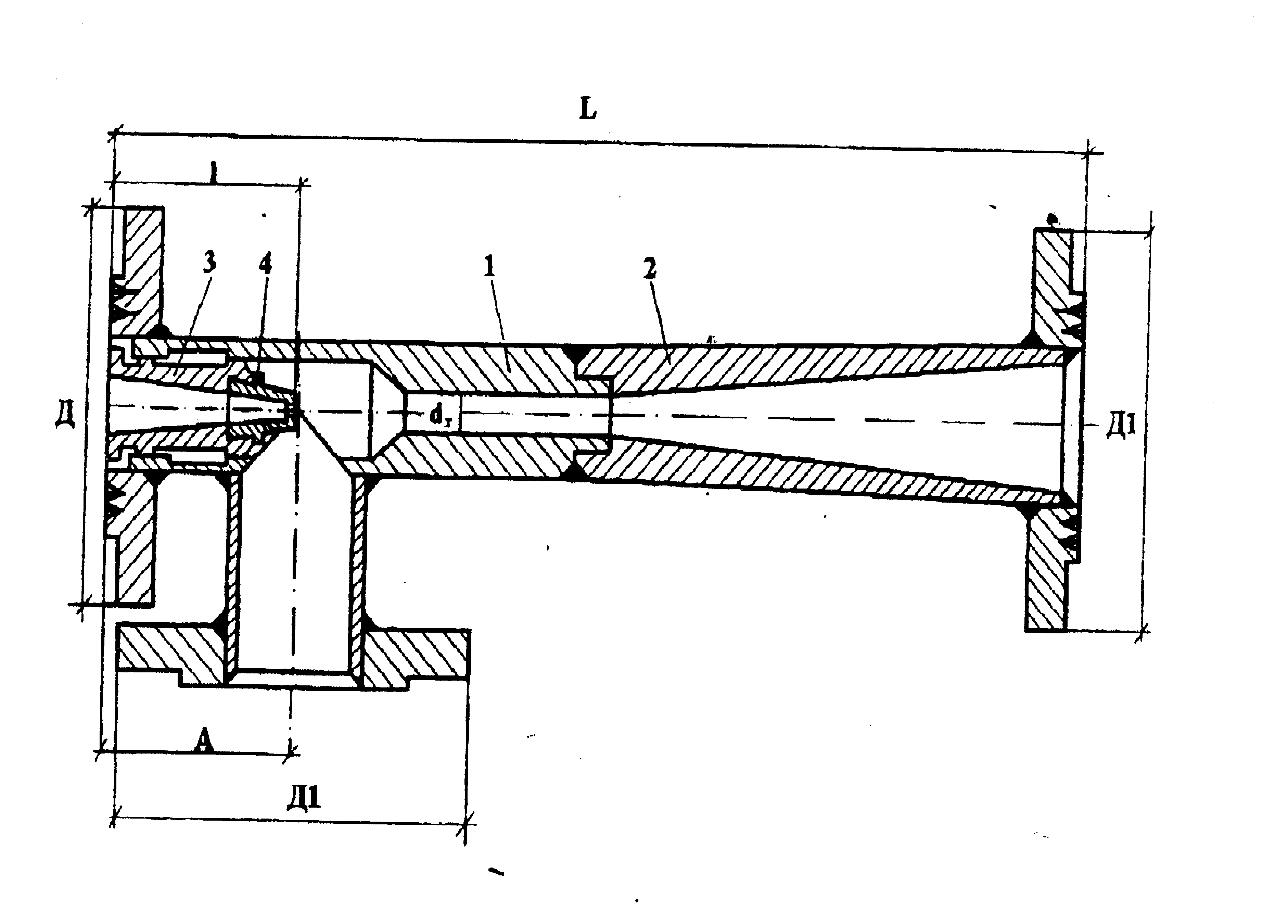

2.5. Расчет элеваторной установки. (рис.5)

Элеваторная установка предназначена для поддержания требуемых параметров расчетного режима.

рис.5.

1. – камера разряжения

2. – горловина

3. – диффузор

4. – сопло

5. – патрубок для подмешивания воды

T=130 ; =95 ; =70 ;

1. Коэффициент сжатия u=*1.15;

u=*1.15=1,61

2. Расчет теплосетевой воды. =(т/ч);

==1,58(т/ч);

3. Расход воды в системе отопления =(т/ч);

==3,8(т/ч);

4. Приведенный расход воды = (т/ч);

==3,2(т/ч);

5. Диаметр горловины элеватора (см);

=1,56(см) 15(мм);

6. Диаметр сопла элеватора

(мм);

=6,3(мм);

7. (м);

=10,14(м);
