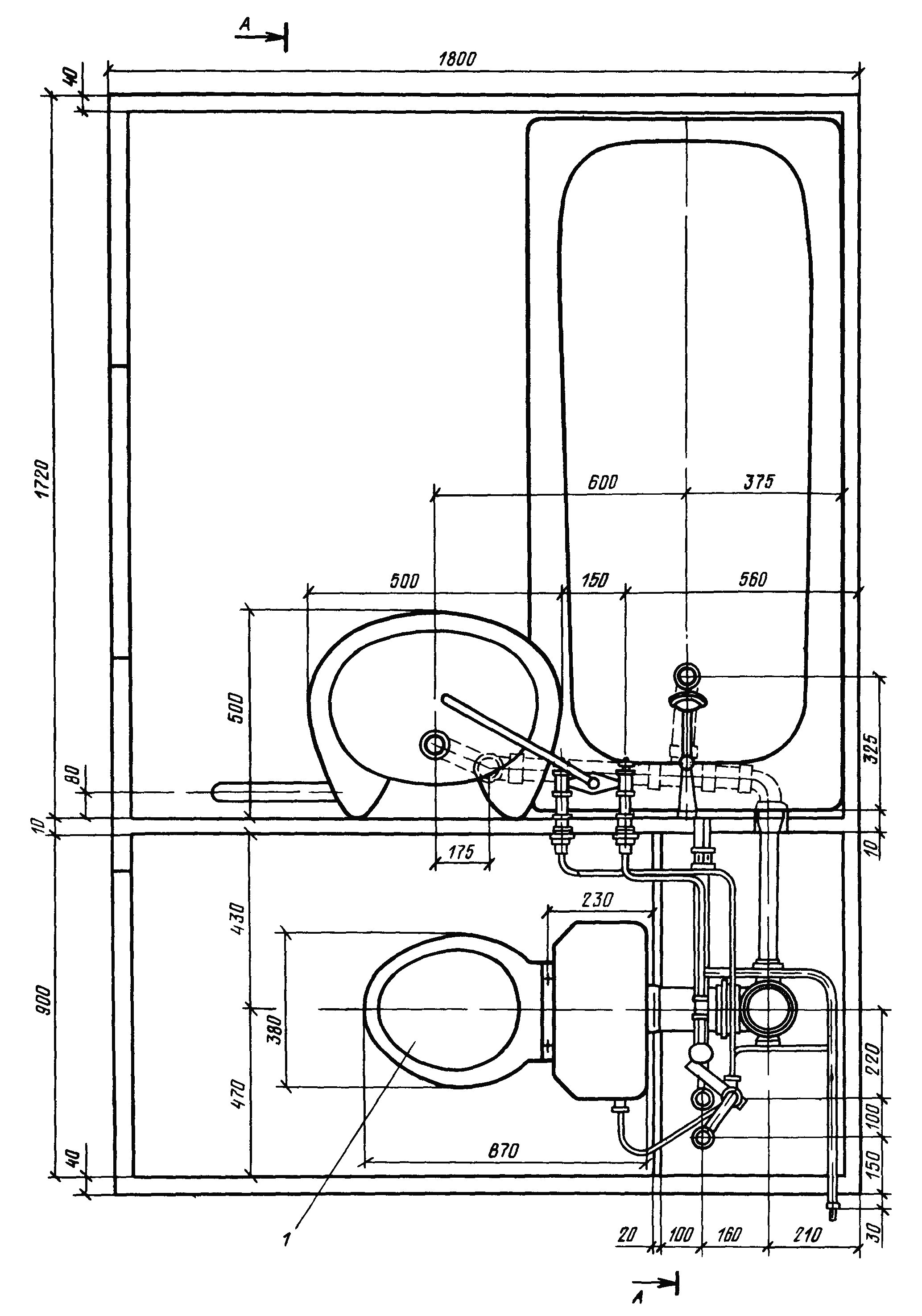

Унифицированная санитарно-техническая кабина раздельного типа
(план)
У
нифицированная

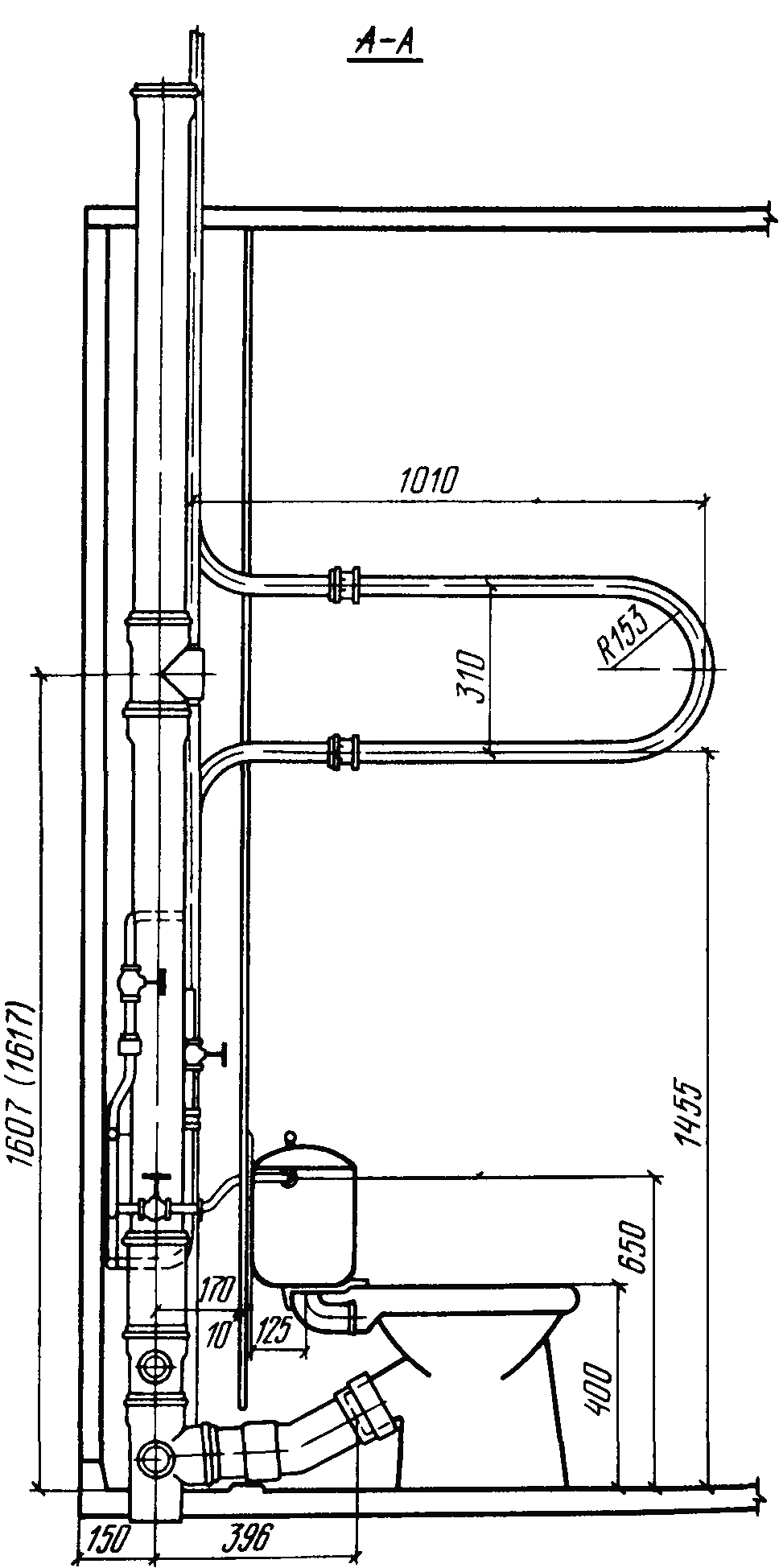

санитарно-техническая кабина без ванн
(разрез)

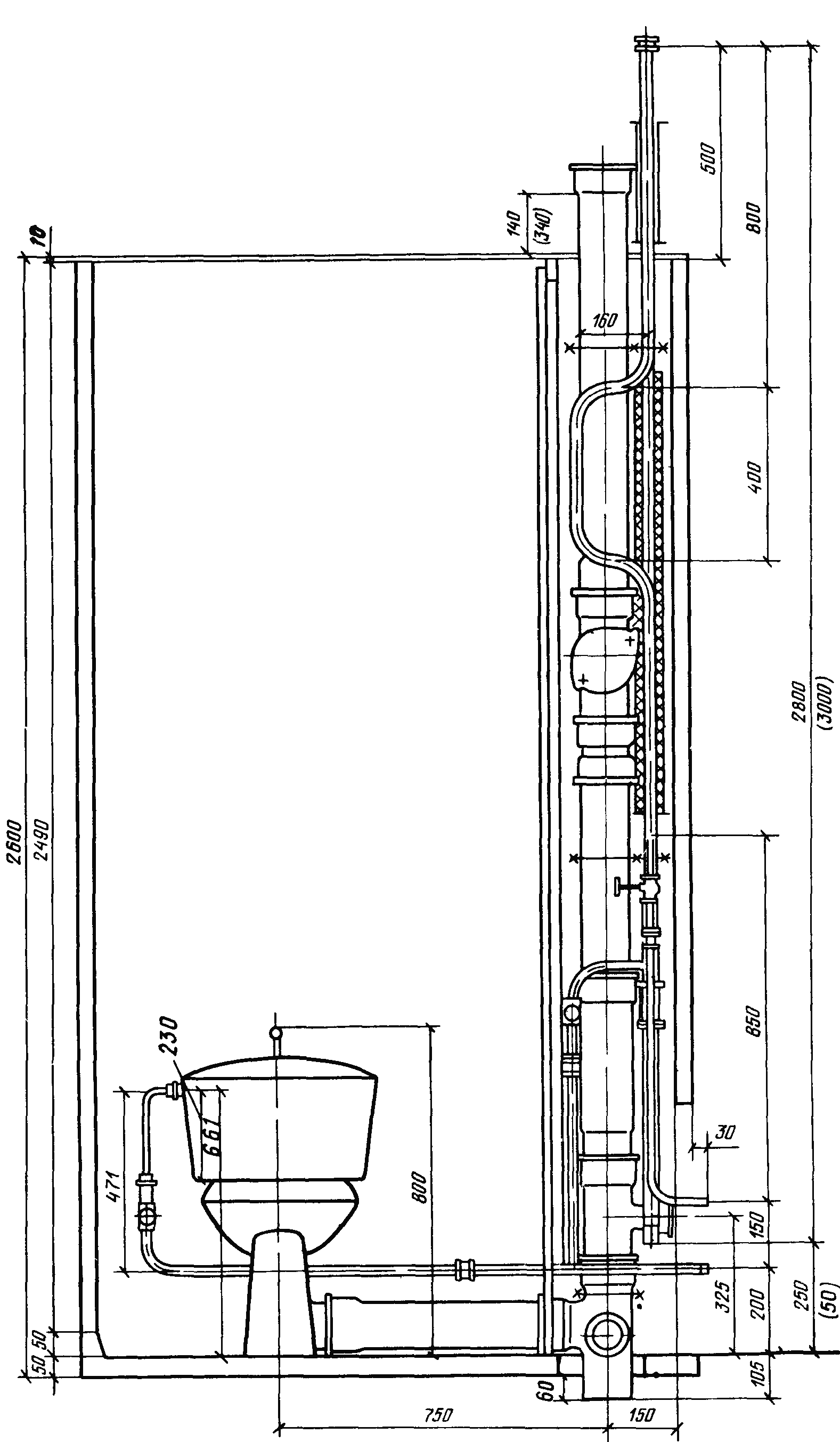

Унифицированная санитарно-техническая кабина совмещенного типа (план)
1 – ванна, 2 – умывальник, 3 – унитаз, 4 - полотенцесушитель
Унифицированная
санитарно-техническая кабина совмещенного
типа
3. Проектирование и расчет системы отопления.
3.1. Определение тепловой мощности системы отопления.
Тепловая мощность системы отопления, равная теплопотерям, которые должны компенсироваться системой отопления, должны определяться исходя из условия теплового баланса по каждому помещению и по приложениям 9,10 [3].
В целях уменьшения объема расчетов, возможно применение упрощенной методики приведенной в § 20 [4]. По этой методике ориентировочные удельные потери тепла отдельными помещениями могут быть определены по следующей формуле:
Qс.о.=
qуд
Vн
( t
- t
)
,
где Vн - строительный объем помещения по наружному обмеру, м3;
t
- температура воздуха в отапливаемом
помещении;
t
- расчетная температура наружного
воздуха для холодного периода по
параметрам Б;
qуд - справочная величина удельной тепловой характеристики здания, Вт/(м3· К), прил. 2 [4];
- поправочный коэффициент, учитывающий планировочное расположение помещения, табл. 5.4 [4];
- коэффициент, учитывающий влияние на удельную тепловую характеристику местных климатических условий, прил. 2 [4].
Расчеты сводят в таблицу3.1.
Таблица 3.1. Потери тепла помещениями.
|
№ пом. |
Назначение |
t 0 С |
Vн, м3 |
qуд, Вт/(м3· К) |
(
t |
|
|
Qпом, Вт |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
101 |
|
|
|
|
|
|
|
|
|
102 |
|
|
|
|
|
|
|
|
|
... |
|
|
|
|
|
|
|
|
|
201 |
|
|
|
|
|
|
|
|
|
202 |
|
|
|
|
|
|
|
|
|
... |
|
|
|
|
|
|
|
|
|
ЛК |
|
|
|
|
|
|
|
|
,
- t
),
0 С Qс.о = Qпом
Нумеровать помещения следует, начиная с 101 для помещений первого этажа и 201 для помещений второго этажа. Коридоры и санузлы нумеровать не следует, их площадь должна быть приплюсована к ближайшему помещению.
