Решения фирмы Intergraph
Когда заходит речь о решениях фирмы Intergraph для проектирования технологических установок, наиболее частым эпитетом становится слово «самый». Это самая распространенная, известная, популярная, уважаемая и быстро развивающаяся система. Самая мощная по функциям, охвату различных задач, интеграции с другими системами.
Рис. 4
Хотя и считается, что решение Intergraph – прежде всего система PDS (Рис. 4), от изначальной системы PDS на данный момент осталось не так уж много. Это модули трехмерного проектирования оборудования и трубопроводов (PDS Equipment и PDS Piping), а также системы управления проектом и различные утилиты (генерации монтажных чертежей, поиска коллизий) и интерфейсы. Но именно эти модули содержат самое ценное, что есть в системе PDS – самую мощную систему трассировки и проектирования трубопроводов. По своей функциональности, по возможностям работы с интеллектуальными осевыми линиями, автоматической установке и проверке правильности размещения деталей трубопроводов, гибкости настройки PDS Piping находится вне конкуренции по сравнению с другими системами.
Решения фирмы aveva
С момента своего возникновения решение на базе PDMS (Рис. 5) было и остается одним из главных игроков на рынке САПР технологических установок. Особенность истории разработки PDMS в том, что долгие годы разработчик, казалось, во всем следовал принципу «если хочешь что-нибудь сделать хорошо – сделай это сам». Из такого подхода проистекали и достоинства системы, и ее недостатки, которые (как это часто бывает) являются обратной стороной ее достоинств. История продукта парадоксальным образом сочетает блестящие инновации с английским консерватизмом.
Рис. 5
В части функций трехмерного проектирования система PDMS представляет собой наиболее полное, хорошо интегрированное и однородное по структуре решение с очень стройной архитектурой. Система использует не только собственную графическую среду, но и собственную уникальную специализированную СУБД иерархического типа для хранения данных по проекту. Разработчики PDMS самостоятельно разработали не только генератор «изометричек» трубопроводов (первоосновой для которого послужило ядро все того же ISOGEN, вошедшее в состав PDMS еще до появления самостоятельной фирмы Alias ltd) и собственный генератор монтажных чертежей, но и систему автоматической трассировки трубопроводов VPD Router.
Особое внимание разработчики PDMS всегда уделяли качеству трехмерной графики. Система PDMS всегда считалась самой продвинутой по этому параметру. Фирма AVEVA первая реализовала облет трехмерной модели установки в реальном времени с фотореалистической визуализацией в своем продукта VPD Review (старое название Review Reality).
Решения фирмы Bentley Systems
Фирма Bentley Systems в последние годы буквально ворвалась на рынок специализированных САПР технологических установок. При этом сами предлагаемые решения представляют собой пеструю мозаику, собранную из разнообразных приложений и программных технологий.
Рис. 6

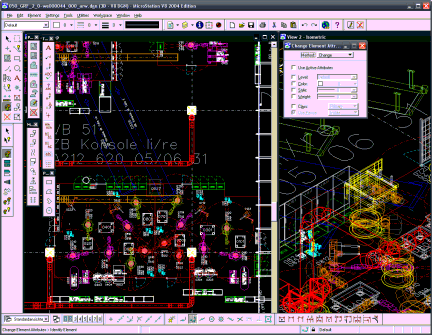

В течении первых 10 лет существования фирмы Bentley Systems (с момента основания в 1984 году до «цивилизованного развода» с фирмой Intergraph в 1994 г.) она занималась только базовой графической средой «MicroStation» (Рис. 6), сделав ее базовой графической платформой №2 в мире (после AutoCAD), а по качеству (по мнению авторов) – лучшей в мире базовой графической платформой. В этот период фирма не занималась разработкой специализированных приложений – эту функцию главным образом выполняла компания Intergraph, специализированные программные системы которой (строительные САПР и ГИС, включая систему PDS) с 1988 года использовали «MicroStation» как базовую графическую среду. Кроме того, Intergraph c 1987 г. являлся эксклюзивным дистрибьютором «MicroStation». Были разработаны также и различные специализированные приложения третьих фирм под «MicroStation».
После перехода Bentley Systems в 1995 г. к самостоятельным продажам и маркетингу своих продуктов и (в особенности) после объявления компанией Intergraph о проекте Jupiter и планах по уходу с платформы «MicroStation» на собственную графическую платформу, Bentley Systems почувствовала необходимость сформировать пакеты собственных специализированных проектных решений. Поскольку соответствующих собственных наработок и специалистов у фирмы к этому времени не было, в сложившейся ситуации логичным было заключение альянсов с ведущими специализированными разработчиками под «MicroStation». По этому пути и пошла фирма Bentley.
