Порядок проведения измерений на фотоколориметрах кфк

На рис. 23. приведена оптическая схема прибора КФК, а на рис. 25 показано

расположение управляющих рукояток.

Фотоколориметр КФК-2 являетсяоднолучевым прибором, предназначенным для измерения оптической плотности вотдельных диапазонах длинн волн от 315 нм до 980нм. Для выделения отдельных участков длинн волн (монохроматизации света) используют встроенные в приборсветофильтры. Принципиальная cхема прибора представлена на рис.23.

Рис. 23. Принципиальная оптическая схема фотоколорифера КФК-2.

Световой поток от лампы накаливания (1) проходит через систему линз (2,4,5),

диафрагму (3), светофильтры (6,7,8) и попадает на кювету с исследуемым

раствором (10), который находится между защитными стеклами (9,11). Цветные

светофильтры (8) предназначены для выделения узких участков спектра из

сплошного спектра излучения лампы (1).Теплозащитный светофильтр (6) вводится в световой поток при работе в видимой области спектра (400−590 нм), а нейтральный светофильтр (7) используется для ослабления светового потока при работе в спектральном

диапазоне 400−540 нм. Фотоприемник (12,15) работает в разных областях спектра: фотоэлемент Ф−26 (15) в области длин волн 315−540 нм; фотодиод ФД−24К (12) в области спектра 590−980 нм. Пластина (14) делит световой поток на два: 10% светового потока направляется на фотодиод и 90% на фотоэлемент. Для уравнивания фототоков, снимаемых с фотоприемника при работе с различными цветными светофильтрами (8), перед ними установлен светофильтр (13).

Измерения на приборе можно проводить через 15-20 мин после включения блока питания и лампы накаливания, когда наступает стабильный режим ее работы.

Если при работе с некоторыми светофильтрами поступающий на фотоэлементы световой поток оказывается чрезмерно высоким, то проявляется в колебании стрелки микроамперметра. В таких случаях необходимо уменьшить чувствительность прибора электрически, переключив рукоятку чувствительности в другое положение (1-3) в зависимости от выбранного светофильтра.

Измерение пропускания или оптической плотности раствора:

Фото 24. Порядок установки кювет в КФК-2

Измерения производят при закрытой крышке кюветного отделения ( в этом случае шторка механически открывает окно фотоэлемента). Внешний вид прибора КФК−2 представлен на рис. 12. Включают прибор в работу нажатием кнопки «Сеть» и прогревают его в течение 20 минут.

1. Устанавливают «электрический нуль» прибора. Для этого перекрывают световые потоки шторкой. Устанавливают стрелку микроамперметра на «0», после чего открывают шторку.

2. С помощью рукоятки 3 вводят в световой поток выбранный светофильтр видимой области.

3. Устанавливают чувствительность прибора (Обычно-3). Все измерения производят при чувствительности электросхемы 1-3 . Изменение чувствительности прибора устанавливают переключением рукоятки 5.

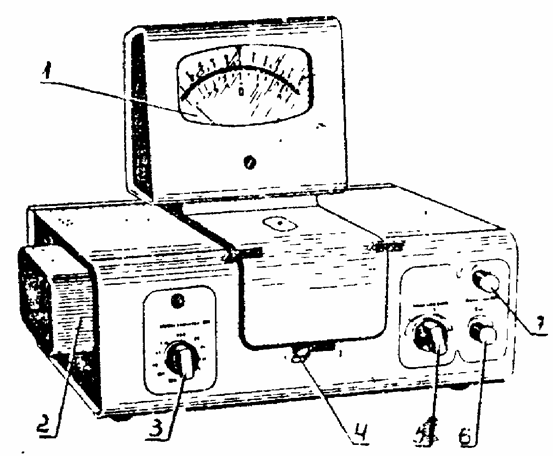

Pис.25. Колориметр фотоэлектрический концентрационный КФК-2:

1 – микроамперметр (шкала коэффициентов пропускания, оптической плотности); крышка кюветного отделения; 3 – ручка выбора светофильтров; 5 – рукоятки регулировки чувствительности прибора 1-3 в зависимости от спектрального диапазона установленного фильтра; 4 – рукоятка смены кювет в световом потоке; 6,7 установка нуля «Грубо» , «Точно»

4. При установленном нулевом образце подводят стрелку микроамперметра на 100% пропускания ручками «Установка нуля» «Грубо», «Точно»;

5. Устанавливают под луч измеряемый образец рукояткой смены кювет и снимают показания оптической плотности или пропускания.
