Спектральные характеристики светофильтров
|
№ светофильтра
|
Маркировка
|
Длина волны, соотв. макс. пропускания, нм |
Ширина пропускания, 0,5 λmax, нм
|
|
1 |
315 |
315 ± 5
|
35 ± 15
|
|
2 |
340 |
340 ± 10
|
<45
|
|
3 |
400 |
400 ± 5
|
45 ± 10
|
|
4 |
440 |
440 ± 10
|
40 ± 15
|
|
5 |
490 |
40 ± 15
|
35 ± 10
|
|
6 |
540 |
540 ± 10
|
25 ± 5
|
|
7 |
590 |
590 ± 10
|
30 ± 5
|
|
8 |
670 |
670 ± 5
|
20 ± 5
|
|
9 |
750 |
750 ± 5
|
20 ± 5
|
|
10 |
870 |
870 ± 5
|
25 ± 5
|
|
11 |
980 |
980 ± 5
|
25 ± 5
|

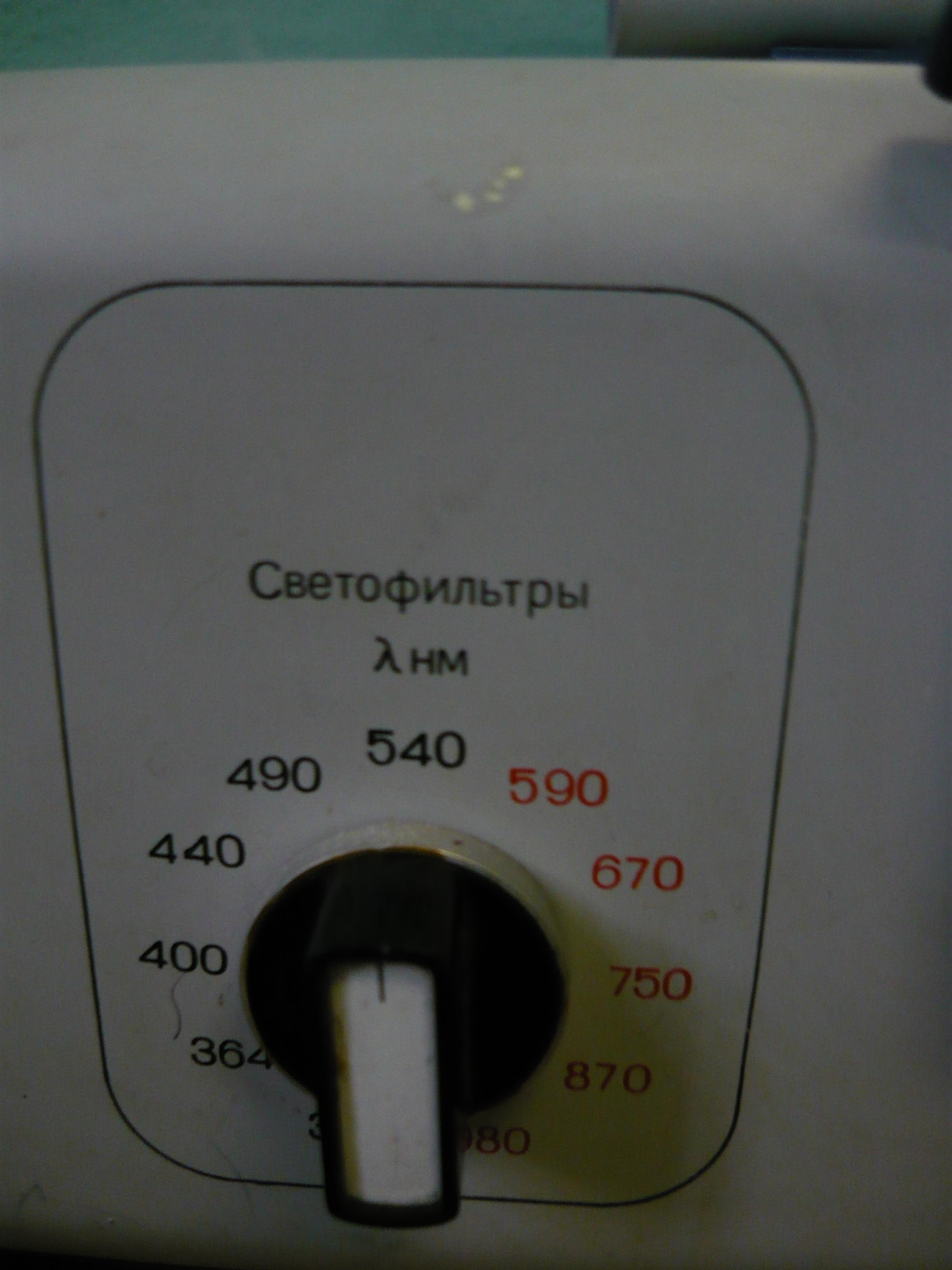

Фото 20. Переключатель светофильтров КФК-2
Светофильтры имеют черную и красную маркировку из-за различных приемников излучения и различных положений переключателя «Чувствительность».

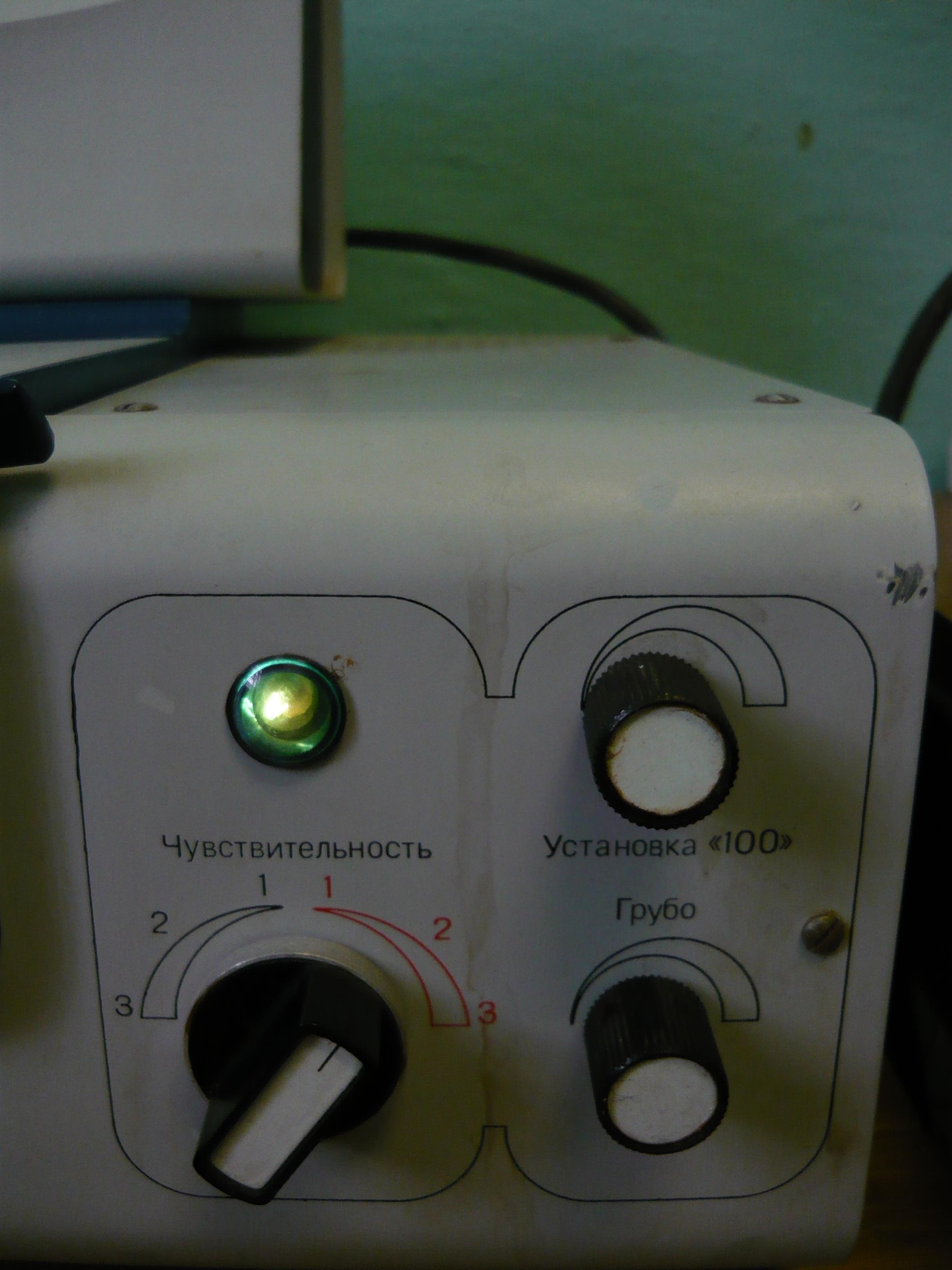

Фото 21. Положения переключателя «Чувствительность», потенциометров «Установка 100% пропускания»
Фотоколориметр кфк-2мп
Колориметр фотоэлектрический концентрационный КФК-2МП предназначен для измерения в отдельных участках диапазона длин волн 315—980 нм, выделяемых светофильтрами, коэффициентов пропускания и оптической плотности жидкостных растворов и прозрачных твердых тел, а также измерения концентрации веществ в растворах после предварительного определения потребителем градуировочной характеристики.
Колориметр позволяет измерять также активность растворов.
Колориметр применяется на предприятиях водоснабжения, в металлургической, химической, пищевой промышленностях, в сельском хозяйстве, в медицине и других областях народного хозяйства.
По условиям эксплуатации колориметр относится к категории 4.2 исполнения УХЛ ГОСТ 15150-69.
2. Основные технические данные и характеристики
2.1. Пределы измерения на колориметре:
коэффициентов пропускания -- от 100% до 1%
оптической плотности -- от 0 до 2.
2.2. Предел допускаемого значения основной абсолютной погрешности колориметра при измерении коэффициентов пропускания, % -- 1.
2.3. Предел допускаемого значения среднеквадратического отклонения отдельного наблюдения, % -- 0,3
2.4. Спектральный диапазон работы колориметра: от 315 до 980 нм.
Весь спектральный диапазон разбит на спектральные интервалы, выделяемые с помощью светофильтров.
Рис. 22. Фотоколориметр КФК-2МП
Дополнительная погрешность колориметра при изменении температуры окружающего воздуха от 20 до 35°С и от 20 до 10°С — не более 0,5%.
Рабочая длина исследуемого слоя жидкости определяется рабочими длинами кювет и составляет: 1, 3, 5, 10, 20, 30, 50, 100 мм.
Источник излучения — лампа галогенная малогабаритная КГМ 6,3-15.
Приемники излучения: фотоэлемент Ф-26 и фотодиод ФД-24К.
Потребляемая мощность колориметра, В · А, не более 130.
Габаритные размеры, мм, не более ... 435 x 335 x 320.
Масса, кг.......... 12,5.
Средний срок службы, лет... 10.
Время непрерывной работы, ч ... 8.
