Нанесение размеров в чертеже
1. Linear – линейные вертикальные и горизонтальные размеры.
Сообщения и запросы команды:
_dimlinear
Specify first extension line origin or <select object>: – Определить начало первой выносной линии или <указать объект>:
Specify second extension line origin: – Определите начало второй выносной линии:
Specify dimension line location or […]: – Определите расположение размерной линии или […]:
Dimension text = 75 – Размерный текст = 75
Опции команды:
Mtext – редактировать размерный текст с помощью текстового редактора;
Text – редактировать размерный текст из командной строки;
Angle – изменить угол наклона размерного текста;
Horizontal – определить простановку горизонтального размера;
Vertical – определить простановку вертикального размера;
Rotated – определить простановку размера с заданным углом наклона размерной линии.
2. Aligned – параллельный размер.
Вычерчивает линейные размеры, размерная линия которых параллельна отрезку, проведенному через начальные точки выносных линий.
Сообщения и запросы команды:
_dimaligned
Specify first extension line origin or <select object>: – Определить начало первой выносной линии или <указать объект>:
Specify second extension line origin: – Определите начало второй выносной линии:
Specify dimension line location or [Mtext/Text/Angle]: – Определите расположение размерной линии или […]:
Dimension text = 30 – Размерный текст = 30
Опции команды:
Mtext – редактировать размерный текст с помощью текстового редактора;
Text – редактировать размерный текст из командной строки;
Angle – изменить угол наклона размерного текста;
3. Ordinate – ординатный размер.
Ординатный размер отображает значение X или значение Y для любой указанной точки. Значения размера располагаются параллельно выноске.
Сообщения и запросы команды:
_dimordinate
Specify feature location: - Определить положение необходимой точки:
Specify leader endpoint or [Xdatum/Ydatum/Mtext/Text/Angle]: - Определить конечную точку выноски или […]:
Dimension text = 197.0 – Размерный текст = 197.0
Опции команды:
Xdatum – выбрать простановку значения X;
Ydatum – выбрать простановку значения Y;
Mtext – редактировать размерный текст с помощью текстового редактора;
Text – редактировать размерный текст из командной строки;
Angle – изменить угол наклона размерного текста.
4.
Radius
– радиус.
Сообщения и запросы команды:
_dimradius
Select arc or circle: – Укажите дугу или окружность:
Dimension text = 13 – Размерный текст = 13
Specify dimension line location or [Mtext/Text/Angle]: - Определите расположение размерной линии или […]:
5. Diameter – диаметр.
Сообщения
и запросы команды:
_dimdiameter
Select arc or circle: – Укажите дугу или окружность:
Dimension text = 13 – Размерный текст = 13
Specify dimension line location or [Mtext/Text/Angle]: – Определите расположение размерной линии или […]:

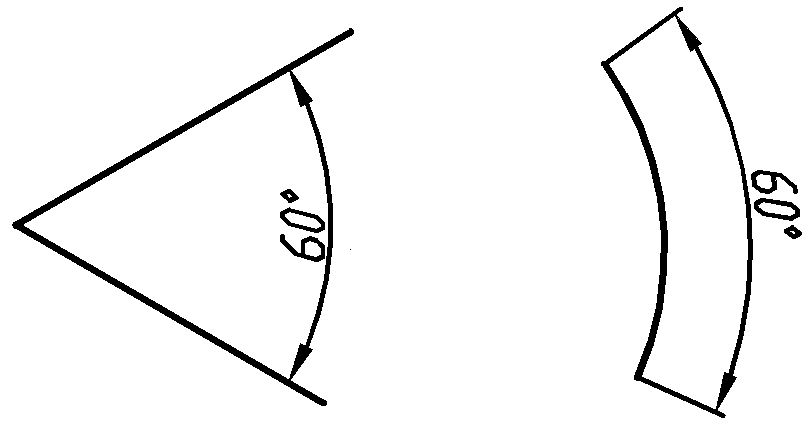

6.
Angular
– угловой размер.
Сообщения и запросы команды:
_dimangular
Select arc, circle, line, or <specify vertex>: – Выделите дугу, окружность, отрезок или <определите вершины>:
Select second line: - Укажите вторую линию:
Specify dimension arc line location or [Mtext/Text/Angle]: – Определите расположение размерной дуги или […]:
Dimension text = 136 – Размерный текст = 136
7. Baseline – вычерчивание нескольких размеров от базовой линии.
Сообщения и запросы команды:
_dimbaseline
Specify a second extension line origin or [Undo/Select] <Select>: – Определите начало второй выносной линии или […]:
Dimension
text
= 9.5 – Размерный
текст = 9.5
Опции команды:
Undo – отменить последнюю введенную точку;
Select – указать базовый размер (Select base dimension).
По умолчанию в качестве базового размера будет взят последний проставленный размер.
