Указатель расхода воздуха урв

Указатель предназначен для контроля режима работы фильтра вентиляционных установок производительностью от 50 до 300 м³/ч. Чувствительным элементом указателя является диск, который свободно вращается в центрах. Отклонение диска под действием потока воздуха передается двум стрелкам. Узел диска устанавливается внутри корпуса. Корпус представляет собой трубку длиной 220 мм и наружным диаметром 102 мм, на которую надет фланец для присоединения к фильтровентиляционной установке. На наружной поверхности корпуса крепится футляр с двусторонней шкалой/4/.

Расходомеры обтекания предназначены для измерения малых расходов протекающей жидкости или газа и редко устанавливаются на трубопроводах диаметров более 70 - 100 мм.

3. Расходомеры переменного уровня.

Расходомеры переменного уровня основаны на измерении высоты уровня жидкости в сосуде при свободном вытекании ее через отверстие в дне или боковой стенке сосуда.

Эти приборы в химической промышленности применяются для измерения расхода особо активных жидкостей. Они могут также применяться для измерения расхода в пульсирующих потоках и жидкостей, смешанных с газом.

Во всех случаях расход жидкости расходомерами переменного уровня измеряется при атмосферном давле­нии, что в значительной степени ограничивает их применение.

Р

Рис. 7

асходомер переменного уровня включает в себя приемную емкость (рис. 7) (сосуд) с отверстием истечения той или иной формы и измеритель уровня жидкости. В качестве измерителей уровня могут применяться любые приборы. Приемными емкостями слу­жат цилиндрические или прямоуголь­ные сосуды с круглым (диафрагма) или щелевым отверстием истечения. Диафрагма может быть расположена как в дне сосуда, так и в боковой стенке, причем уровень жидкости в сосуде должен быть выше отверстия истечения. Щелевые отверстия располагаются только в бо­ковой стенке приемного сосуда; в этом случае уровень жидкости в сосуде должен быть не выше верхнего края щелевого от­верстия.

Различают расходомеры со щелевым и круглым отверстием истечения.

Характерной особенностью расходомера является равномерная шкала вторичного прибора.

Данный тип расходомеров применяется исключительно для измерения расхода жидких сред. Его принцип действия основан на таком явлении, присущем только жидкостям, как изменение уровня под действием входного давления потока и влиянием атмосферного давления. Так, например, давление в пьезометрической трубке изменяется уровень, а, следовательно, и расход жидкости. Этот тип расходомеров определим как неприменимый к системе из-за своего предназначения, поэтому его дальнейшее рассмотрение не имеет оснований.

4. Индукционные расходомеры.

Данные устройства предназначены для измерения жидких веществ и паров.

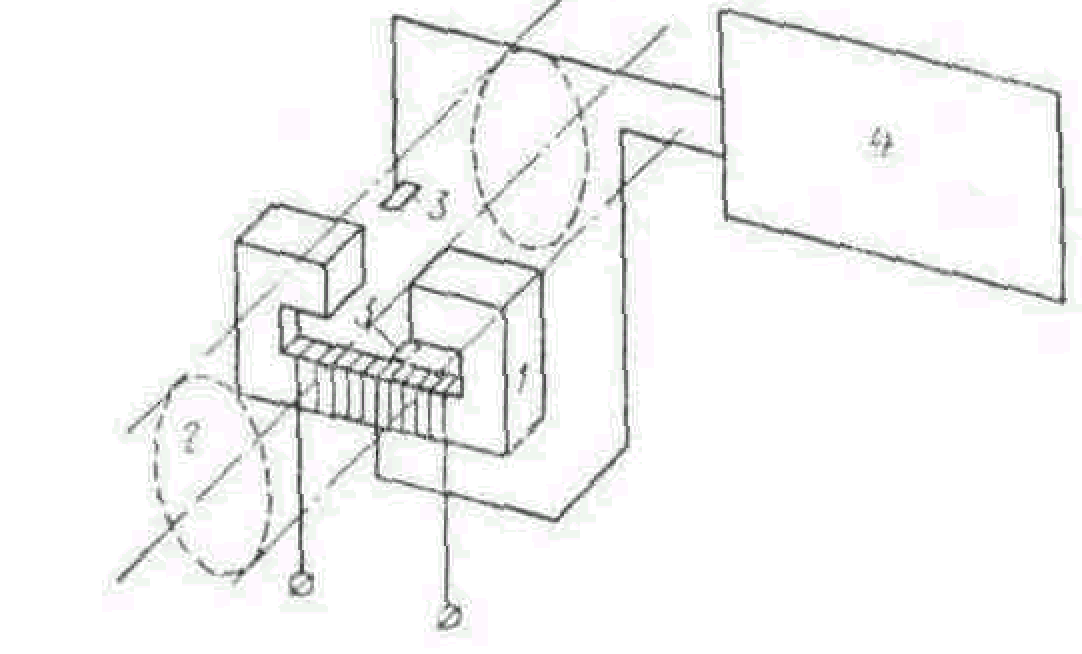

Принцип действия индукционных расходомеров осно­ван на измерении пропорциональной расходу э. д. с., индуктированной в потоке электропроводной жидкости под действием внешнего магнитного поля. Электромагнит (рис. 6)

Рис. 6

создает внутри участка немагнитной трубы 2, покрытой изоляционным материалом, равномерное маг­нитное поле. э.д. с.,образующаяся в жидкости, пересе­кающей магнитное поле, снимается двумя электродами3, введенными диаметрально противоположно в одном по­перечном сечении в стенки трубопровода датчика, и по­дается на измерительный усилитель4.Величина э. д. с. является мерой расхода жидкости. Сигнал, поступающий от датчика, содержит, кроме полезной составляющей, э. д. с. помехи (так называемую трансформаторную э. д. с.), которая наводится полем датчика в витке, состоящем из соединительных проводов, электродов, жидкости и на­грузки, как во вторичном витке трансформатора. Транс­форматорная э. д. с. смещена по фазе относительно э. д. с. полезного сигнала на 90° и компенсируется с помощью специальных устройств/11/. Индукционные расходомеры применяются в тех случаях, когда жидкость сильно агрессивна или по каким либо причинам не допустима установка сужающих устройств для измерения расхода/12/.

Индукционные расходомеры имеют ряд преимуществ. Прежде всего они практически без инерционны, на результат измерения не влияет наличие взвешенных частиц в жидкости и пузырьков газа. Показания расходомеров не зависит от свойств измерительной жидкости и от характера потока. Погрешность составляет 1,0 – 1,5 % /13/.

Существенные и основные недостатки электромагнитных расходомеров с постоянным магнитным полем возникновение на электродах гальванической э. д. с., и э. д. с. поляризации- затрудняют или делают совсем невозможным правильное измерение э. д. с., индуцируемой магнитным полем в движущейся жидкости. Поэтому расходомеры с постоянным магнитным полем применяются лишь при измерении расходов жидких металлов, пульсирующих потоков жидкости и при кратковременных измерениях, когда поляризация еще не успевает оказать заметное влияние.

5. Счетчики жидкостей и скоростные расходомеры.

Скоростные расходомеры, измеряющие прошедшее через них количество жидкости, называют счетчиками количества жидкости или жидкостемерами, обычно име­нуемыми по роду контролируемой жидкости (например, водомерами, масломерами). Принцип действия этих счет­чиков основан на суммировании числа оборотов помещен­ного в поток вращающегося устройства за какой-либо отре­зок времени, причем скорость вращения этого устройства пропорциональна средней скорости протекающей жид­кости, а следовательно, и расходу. Значение суммарного расхода получают, связывая подвижную часть прибора через редуктор или муфту со счетным механизмом.

Рис. 8

Динамический напор, а следо­вательно, и скорость измеряют скоростными трубками в комплекте с дифференциальным манометром (рис. 8).

Поток вещества проходит через дифференциальный манометр, соединяющий две трубки одна из которых измеряет статическое давление, а другое – полное давление. Применяется ряд конструкций двойных напорных трубок, приспособленных как для лабораторных, так и для промышленных измерений расхода жидкостей и газов. Наружный диаметр напор­ной трубки должен быть небольшим, чтобы не вызывать замет­ного сужения потока в месте установки трубки. Обычно наружный диаметр напорной трубки составляет не более 1/10 внутреннего диаметра трубопровода. Измеряемое динамическое давление обычно небольшое, поэтому при малых скоростях потоков приме­няются микроманометры с наклонной трубкой или чашечные микроманометры.

К ско­ростным счетчикам относятся водомеры типа ВВ, ВТ с винтовой вертушкой, расположенной в потоке аксиально, и водомеры типа ВКОС, ВКМС, УВК с крыльчаткой, расположенной тангенциально к потоку. Первые приме­няются для измерения больших расходов жидкости, вто­рые — для измерения малых расходов. Счетчики с крыль­чатками, имеющими вертикальную ось, в зависимости от подвода жидкости к крыльчатке делятся на счетчики одноструйные (УВК, ВКОС) и многоструйные (ВКМС). Сложность измерения среднего скоростного напора, возможность засорения отверстий скоростной трубки, необходимость применения чувствительных дифманометров при измерении расхода – все эти причины ограничивают область применения данного метода. Расходомеры скоростного напора применяются преимущественно в лабораторных условиях и при экспериментальных работах для измерения расхода жидкостей и газов в трубопроводах больших диаметров и при больших скоростях потока, а также в трубопроводах некруглого сечения.

Измеряемая среда должна быть чистой и не должна содержать твердых взвешенных частиц. При использовании скоростных трубок заметных потерь потока не наблюдается, что является преимуществом данного метода/13/.

В системе используется поток воздуха небольшой скорости и трубопровод не имеет больших размеров (диаметр), поэтому расходомеры и счетчики жидкости скоростные будут употреблять значительное количество энергии, что недопустимо в целях облегченной конструкции.

6. Существуют также приборы особого рода, бесконтактных методов измерения, получившие распространение для измерения обычных и малых расходов – ультразвуковые расходомеры, каллориметрические расходомеры, но для данной системы применимы только контактные расходомеры, т.к. они более просты в применении и в конкретном случае не требуется проведение высокоточных измерений.

Таким образом, учитывая все необходимые условия и требования при выборе к расходомерам, можно отметить, что для системы « » идеально подходят технические параметры расходомеров обтекания, среди которых можно выделить приборы ротаметры для местного измерения расхода. Данные приборы соответствуют как условию эксплуатационного характера, так как являются удобными при эксплуатации, позволяют измерять малые расходы практически без потерь, имеют значительный диапазон измерения и не требуют затрат на электроэнергию и дополнительного расходе воздуха.
