Решение математических задач
а) Умножение и деление чисел
Эти
действия выполняются на шкалах 1 и 2 или
14 и 15. Для умножения чисел по шкалам 1 и
2 необходимо прямоугольный индекс с
цифрой 10 или 100 шкалы 2 установить на
множимое, а против множителя отсчитать
по шкале 1 искомое произведение.
Для
деления чисел необходимо делитель,
взятый по шкале 2, установить против
делимого по шкале 1 и против прямоугольного
индекса с цифрой 10 или 100 отсчитать по
шкале 1 искомое частное от деления.
б). Определение значений тригонометрических функций углов.

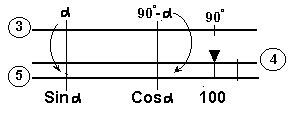

Значения
синуса и косинуса данного угла a
определяют по шкалам 3 и 5, значения
тангенса и котангенса по шкалам 4 и 5.
Чтобы определить синус, косинус данного
угла, необходимо 90°
шкалы 3 или треугольный индекс шкалы 4
установить на деление 100 шкалы 5 и против
значения данного угла a
шкалы 3 по шкале 5 прочитать искомое
значение синуса (в долях единицы), а
значение косинуса угла a
отсчитывают против угла 90°–
a.

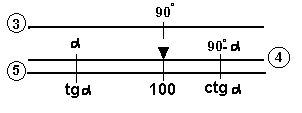

Для
определения tga
или ctga
необходимо 90°
(или треугольный индекс) установить на
значение 100 по шкале 5. Значение tga
читают по шкале 5 против заданного угла
a
шкалы 4, а против 90°–
a
— искомое значение котангенса.
в) Умножение и деление данного числа на тригонометрические функции углов
Для
умножения данного числа на sina,
cosa,
tga,
ctga
необходимо 90°
шкалы 3 или треугольный индекс шкалы 4
установить на значение данного числа,
взятого по шкале 5, против угла a
шкалы 3 отсчитать по шкале 5 произведение
числа на синус угла. Произведение числа
на косинус угла отсчитывают против угла
90°–
a,
взятого тоже по шкале 3. Произведение
числа на тангенс угла — против угла a,
взятого по шкале 4, произведение числа
на котангенс — против угла 90°–
a,
взятого по шкале 4.

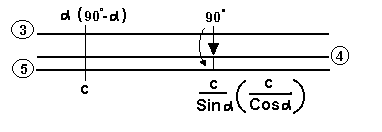

Деление данного числа на тригонометрические функции углов производится на тех же шкалах, что и умножение. Порядок деления показан на рисунке.

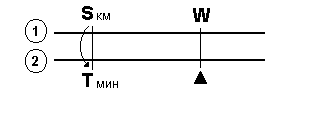

Пройденное расстояние определяется по формуле :
S = W × t.

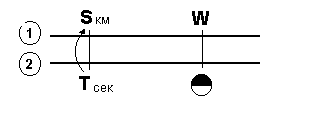

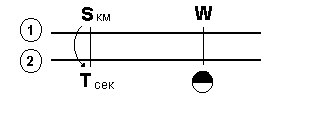

Если
время полета выражено в секундах, то S
пройденное определяется с помощью
кругового индекса.
Для определения W используется следующий ключ
Если время берется в секундах, то :

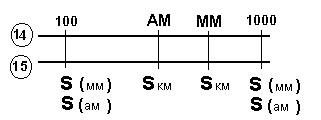

д) Перевод морских и английских миль в километры и обратно
Перевод
морских (ММ) и английских (АМ) миль в
километры и обратно производится по
формулам :
S км = S (ММ) × 1,852 S км = S (АМ) × 1,6
S мм = S км : 1,852 S ам = S км : 1,6

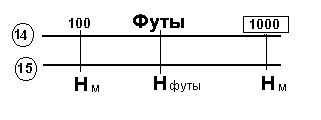

е) Перевод футов в метры и обратно
Фут переводится в метры и обратно по формулам :
Н м = Н фут : 3,28 ; Н фут = Н м × 3,28
ж) Определение длины радиоволны по частоте колебаний
Между длиной волны l частотой колебаний f существует зависимость l = c: f,
где с — скорость света, равная 300 000 км/с.
Чтобы перевести f в длину волны, необходимо заданную частоту, взятую по шкале 14, установить на число 300 (что означает 300 000) по шкале 15 и против деления 100 или 1000 шкалы 14 отсчитать длину радиоволны в метрах по шкале 15.
Пример : р/с работает на частоте 750 кгц. Определяем l = 400 м.
з) Перевод атмосферного давления, выраженного в миллиметрах рт. столба,
в миллибары и наоборот
Между указанными единицами давления существует такая зависимость: 1 мм рт.ст. = 1,33 мбар; 1 мбар = 0,75 мм рт.ст. Для решения необходимо деление 1000 по шкале 14 установить на значение давления в мм рт.ст. по шкале 15 и против деления 1330 шкалы 14 отсчитать по шкале 15 число миллибар. Перевод давления, выраженного в мбар, в мм рт.ст. выполняется в обратном порядке.
Пример : 1. Р = 730 мм. рт.ст. Перевести в мбар. Ответ : Р = 971 мбар.
2. Р = 1000 мбар. Перевести в мм рт.ст. Ответ : Р = 750 мм рт.ст.

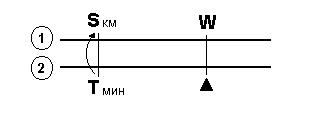

и) Время полета по заданному расстоянию и W определяется по формуле : t = S: W

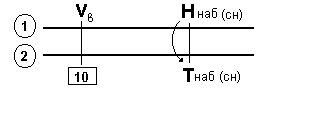

к)
Расчет
вертикальной скорости набора высоты и
снижение
Вертикальной скоростью Vв называется вертикальная составляющая скорости ВС.
Vв=Ннаб(сн) : tнаб(сн)
л) Расчет радиуса и времени разворота
Радиус
разворота является составной частью
многих навигационных задач. Он зависит
от скорости и угла крена и определяется
по формуле R = V2
: g tgb,
где V — истинная воздушная скорость м/с; g — ускорение свободного падения, равное 9,81 м/с2; b — угол крена при развороте.

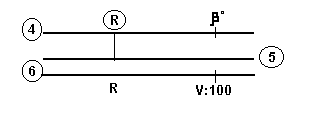

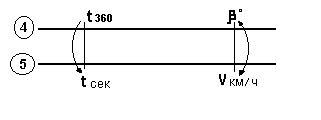

Радиус разворота на НЛ-10 рассчитывают по шкалам 4,5,6. Риску визирки устанавливают на значение V: 100 по шкале 6. Передвигая движок, устанавливают под риску визирки значение крена по шкале 4 и против индекса R читают по шкале 5 значение радиуса разворота.

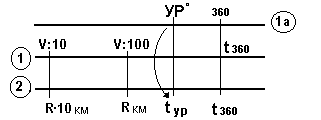

Значение времени разворота на 360° и на заданный угол разворота:
t360 = 2pR : V; tур = 2pR × УР : (360 × V).
Для
решения этих формул на НЛ-10 необходимо
значение R по шкале 2 подвести под значение
V : 100 на шкале 1 и против индекса t360
шкалы
1 отсчитать по шкале 2 время разворота
на 360°,
а против заданного УР, взятого по шкале
1а — время разворота на заданный угол,
или по 4-5 шкалам.
м) Определение пути, проходимого ВС при развороте на 360° или на заданный угол
Путь, проходимый ВС при развороте на 360°, определяется по формуле S = 2pR и рассчитывается на НЛ-10.

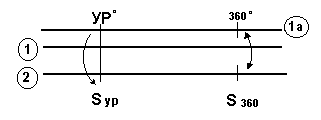

Для определения пути, проходимого ВС при развороте на заданный УР, используют шкалы 1а и 2.
Определение линейного упреждения разворота
При подготовке к полету для прокладки маршрута необходимо знать линейное упреждение разворота (ЛУР), которое определяется с помощью НЛ-10 на шкалах 4 и 5.
УР
Решается
формула ЛУР= R tg 2
УР/2
4
Ñ
5
ЛУР
км R км
