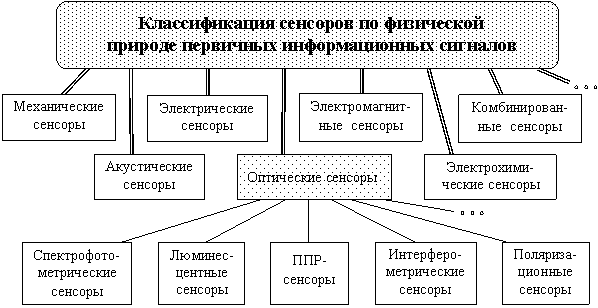

2.3 Классификации сенсоров по принципу действия.

Целесообразно классификацию сенсоров проводить по информационно-физическому признаку, в частности, по физической природе возникающих в них первичных информационных сигналов.

Еще относительно недавно, люди использовали в основном простые сенсоры, дающие только "сырую", первичную, необработанную информацию об объектах и процессах, за которыми ведется наблюдение. Расшифровку, обработку этой информации, сопоставление её с другими данными выполняли сами люди, они же оценивали её значимость и степень важности.

С развитием техники и возрастанием требований со стороны прикладных областей (промышленности, научных исследований, медицины, технологии) в сенсорах также начали выполнять сначала простую, а со временем все более сложную обработку информации, повлекшую за собой появление целого направления интеллектуальных приборов.

Интеллектуальный измеритель – это сенсор, имеющий в своем составе микрокомпьютер и благодаря этому способный выполнять достаточно сложную обработку первичной информации. Учитывать все нелинейности и необходимые поправки; выдавать данные в наиболее удобной для пользователя форме; активно воздействовать на объект наблюдения, воспринимая и анализируя вызванные этим изменения. Прибор может производить самоконтроль и самодиагностику; накапливать и систематизировать данные; поддерживать информационную связь с внешним миром; изменять режимы своей работы, адаптируясь к изменяющимся условиям; переходить к выполнению других функций и т.д.

2.4Обобщенная функциональная блок-схема многоканального интеллектуального измерительного прибора.

Здесь:

• Д1---------ДК Первичные измерительные преобразователи «к –каналов». Измерительный преобразователь – элемент ( датчик), на который непосредственно воздействует измеряемая физическая величина. Первичный измерительный преобразователь является первым преобразователем в измерительной цепи измерительного прибора.

• У1------Ук Аналоговые измерительные преобразователи —усилители, преобразующие одну аналоговую величину (аналоговый измерительный сигнал) в другую усиленную копию аналоговой величины .

• КМ Коммутатор обеспечивает последовательное подключение сигналов с выходов усилителей на вход АЦП.

• АЦП Аналого-цифровой измерительный преобразователь — измерительный преобразователь, предназначенный для преобразования аналогового измерительного сигнала в цифровой код;

• ИОН Источник опорного напряжения. Предназначен для формирования опорного напряжения в компараторе АЦП.

• МП Микропроцессор. Предназначен для управления прибором и первичной обработки информации.

• ИН Интерфейс связи, обеспечивающий обмен информацией между микроконтроллером и персональным компьютером РС.

• РС Персональный компьютер. Предназначен для обработки информации, ввода исходных параметров, отображения и регистрации результатов измерения, выработки команд управления.

• УОРИ Устройство отображения ввода и регистрации информации самого прибора.( Аналоговая или цифровая индикация, принтер или самописец, клавиатура).
