Модуль Assemblies

Модуль Assembly Modeling осуществляет процесс моделирования сборок методами “сверху-вниз” и “снизу-вверх”. Он обеспечивает быстрый проход по иерархическому дереву сборки и прямой доступ к модели любого узла или компонента. Поддерживается концепция моделирования в контексте сборки, которая заключается в том, что Вы можете модифицировать модель любого компонента сборки и это изменение отразится на всей сборке. Модуль Assembly Modeling вызывается из своего собственного выпадающего меню Assemblies.

В данном модуле для сопряжения с роликом дополнительно были построены модели:

1.Крепежный диск с отверстиями под вал, штифт и винты.

2.Вал с отверстием под штифт.

3.Штифт.

4. Винт.

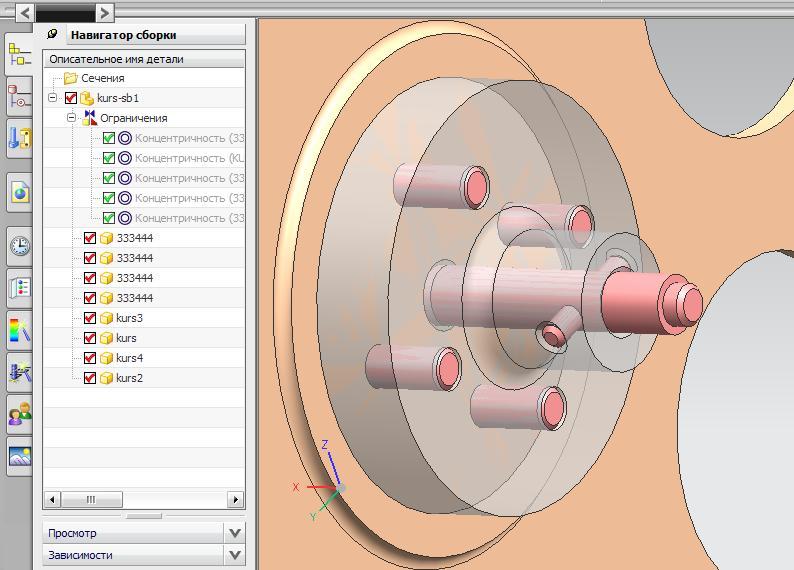

Затем выполняем пошаговую сборку.

Шаг1: Вставляем 4 винта в ролик и насаживаем на них крепежный диск.

Шаг2: Одеваем ролик с диском на вал и закрепляем их при помощи штифта.

Таким образом получаем окончательную сборочную единицу.

Модуль Manufacturing

Модуль Basic Machining and Editing - Расчет и редактирование траектории

Модуль Basic Machining and Editing предназначен для расчета и редактирования файла CLSF, представляющего собой траекторию движения инструмента. Он также обеспечивает формирование программы на языке APT, содержащей команды перехода от точки к точке и операторы поэлементной обработки.

Модуль Mill - Фрезерная обработка

Модуль Mill выполняет в интерактивном режиме 2- и 2,5-координатную обработку контуров и карманов.

Модуль Multi-Axis Mill - Много-координатная фрезерная обработка

Модуль Multi-Axis Mill выполняет в интерактивном режиме много-координатную обработку сложных поверхностей (от 3 до 5 координат).

Модуль Lathe - Токарная обработка

Модуль Lathe выполняет в интерактивном режиме токарную обработку (черновая и чистовая обработка, сверление, проточка канавок, нарезка резьбы).

Модули GPM/MDFG - Постпроцессор/Генератор постпроцессоров

Модуль GPM (Graphics Postprocessor) - постпроцессор - выполняет расчет управляющих программ для оборудования с ЧПУ. Исходными данными для постпроцессора являются файлы CLSF и MDF. Файл MDF (Machine Data File) [Файл Данных Станка] содержит технические характеристики станка и УЧПУ. Другими словами, файл MDF - это паспорт станка, определяющий формат управляющей программы, уникальный для данного оборудования. Модуль MDFG (Machine Data File Generator) - генератор постпроцессоров - позволяет с помощью меню сформировать файл MDF.

В модуле Manufacturing была создана программа сверления отверстия под штифт на поверхности вала, мы задали тип сверла, задали направления его движения (начальные и конечные точки, точки возврата), задали скорость подачи и скорость вращения инструмента.

Ниже представлен рисунок с моделью ролика, сверлом и его траекторией.

Листинг траектории:

=======================================================

Информация создана для пользователя: User

Дата : 16.12.2009 1:08:30

Текущая рабочая деталь : D:\Program Files\UGS\NX 6.0\UGII\kurs.prt

Имя узла : podbot-lex

=======================================================

TOOL PATH/DRILLING,TOOL,SPOTDRILLING_TOOL

TLDATA/DRILL,MILL,5.0000,0.0000,50.0000,120.0000,35.0000

MSYS/0.0000,0.0000,50.0000,1.0000000,0.0000000,0.0000000,0.0000000,1.0000000,0.0000000

$$ centerline data

PAINT/PATH

PAINT/SPEED,10

CYCLE/DRILL,RAPTO,3.0000,FEDTO,0.0000,MMPM,250.0000

PAINT/COLOR,31

GOTO/6.0000,15.0000,-50.0000,1.0000000,0.0000000,0.0000000

CYCLE/OFF

PAINT/SPEED,10

PAINT/TOOL,NOMORE

END-OF-PATH

Список литературы

  1. Техническая документация по UGS 6.0

  2. UNIGRAPHICS для профессионалов; Краснов М., Чигишев Ю.; ЛОРИ; 2004 г.; 319 стр.; 5-85582-207-9

  3. Unigraphics User Documents in HTML Core

  4. GearWizard for Unigraphics v6.0

  5. Unigraphics.Postbuilder.v2.0.0
