Архитектура сетевого элемента системы Optix 155/622h (Metro 1000)
Элемент NE можно сконфигурировать в качестве основных форм мультиплексора ввода/вывода (ADM), терминального мультиплексора (ТМ) или многофункционального элемента (MADM), состоящего из оборудования ТМ и ADM.

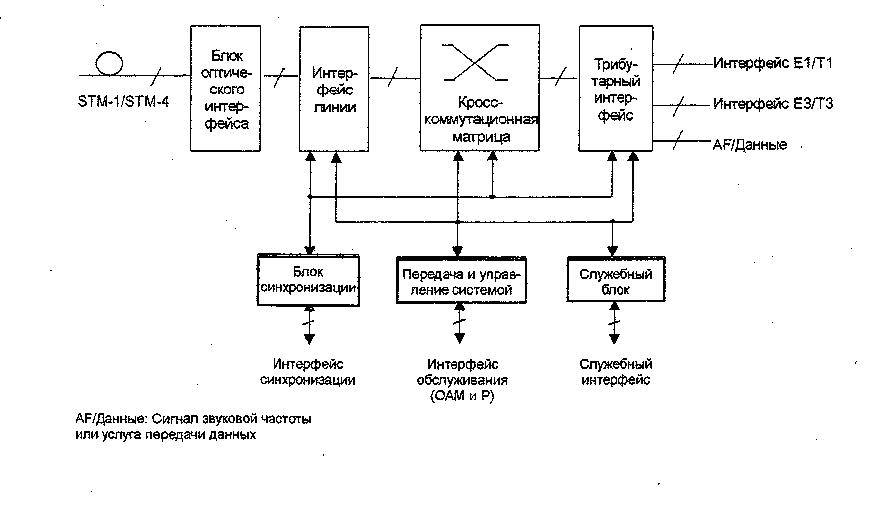

Элемент сети ТМ состоит из нескольких частей, включающих блок оптического интерфейса, блок передачи и управления системой и служебный блок (см. рисунок 11). Все эти блоки функционируют совместно. Два блока ТМ, скомбинированные путем объединения, могут функционировать в качестве блока ADM.
Рисунок 11 Организация элемента сети ТМ

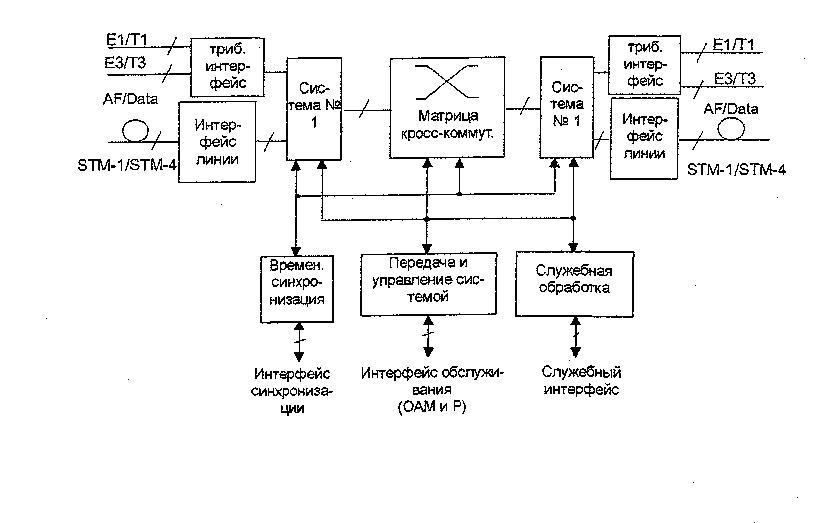

Оборудование системы Optix 155/622H (Metro 1000) может функционировать также в мультисистемном режиме для реализации кросс коммутации услуг между системами. При работе в этом режиме, один элемент NE состоит из интерфейсного блока, блока матрицы кросс-коммутации, блока синхронизации системы, блока передачи и управления системой и блока обработки служебных сигналов. Такая организация показана на рисунке 12. С помощью служебных интерфейсов оборудования для операторов могут быть обеспечены гибкие и универсальные интерфейсы передачи.
Рисунок 12 Организация мульрисистемного элемента сети
-
Система управления сетью Optix I Manager
Оборудование
Optix 155/622H (Metro 1000) функционирует
под постоянным контролем системы
сетевого управления Optix
i Manager. По
интерфейсу Q система Optix
i Manager
управляет аварийной сигнализацией,
рабочими характеристиками, конфигурацией,
защитой и проверкой всей оптической
системы передачи. Она обеспечивает
полностью функции управления сетью,
повышает качество сетевых услуг, снижает
стоимость технического обслуживания
и обеспечивает рациональное использование
ресурсов сети.
Для адаптации сетевого управления в соответствии с различными масштабами и уровнями управления сети, система управления сетью Optix i Manager компании Huawei включает локальный терминал технического обслуживания, систему управления элементами сети, систему управления региональной сетью, а также систему управления обычной сетью. Эти продукты охватывают прикладные задачи от уровня управления элементом сети и уровня управления субсетью, до уровня сетевого управления в соответствии с сетевой моделью TMN, и включает элементы функций уровня управления услугами и служебными средствами. Система управления сетью серии Optix i Manager является стандартным обеспечением и поддерживает оборудование SDH, WDM, и Metro. Обеспечивает операторов телесвязи полными решениями сетевого управления на основе использования отдельного элемента оборудования и одной услуги до широкомасштабных сетей, обеспечивающих множество услуг.
На основе характеристик и функций оборудования Metro, а также требований, предъявляемых передачи, система сетевого управления Optix i Manager обеспечивает широкий диапазон функций управления, т. е. управление услугами SDH, ATM, PUC, потоками ATM, защитой ATM VP (виртуального контейнера ATM), доступом Ethernet, аварийной сигнализацией, рабочими характеристиками, системой и техническим обслуживанием оборудования. Таким образом, достигается унифицированное управление оборудованием передачи с многочисленными услугами.
