2.2.2 Устройство и работа прибора

Прибор в соответствии с рисунком А.1 (приложение А) состоит из:

1. водяной бани;

2. держателя с пробирками;

3. датчика зажима пробирок;

4. шток-плунжера;

5. механизма перемешивания;

6. блока электронного управления;

7. пульта управления;

8. шнура сетевого;

9. индикатора контроля работы нагревателей водяной бани;

10. смотрового окна уровня воды водяной бани;

11. планки со штуцерами ВХОД, ВЫХОД, УРОВЕНЬ;

12. крана для слива воды.

1. Водяная баня предназначена для нагрева дистиллированной воды и поддержания ее в состоянии сильного кипения в течение всего времени про­ведения анализа.

2. Держатель с пробирками предназначен для фиксации пробирок в вертикальном положении во время проведения анализа.

3. Механизм перемешивания и шток-плунжер предназначены для пе­ремешивания суспензии в пробирке с заданной скоростью.

4. Блок электронного управления предназначен для управления про­цессом анализа и вывода необходимой информации на пульт управления.

5. Пульт управления предназначен для подготовки и управления процессом анализа при определении числа падения.

Структурная схема прибора показана на рисунке Б.1 (Приложение Б).

1 Процессорное устройство предназначено для управления работой прибора и выполняет следующие функции:

б) выдает сигналы в соответствии с программой на ключи управления исполнительных устройств;

в) выдает сигналы на звуковой генератор;

г) конструктивно предусматривает возможность связи ЦПУ с внешней ЭВМ через интерфейс К.8232.

2 Датчики прибора:

а) датчик температуры предназначен для определения готовности при­бора к измерению;

б) датчик верхнего положения - предназначен для определения верхнего положения механизма перемешивания;

в) датчик уровня воды предназначен для определения минимального уровня воды водяной бани;

г) датчик зажима пробирок предназначен для фиксации момента зажима;

д) датчик окончания процесса левый (правый) - предназначен для оста­новки процесса счета числа падения прибором, соответственно по левому и правому шток-плунжерам.

Датчик температуры - термосопротивления. Датчик зажима пробирок — микровыключатель. Остальные датчики - оптические инфракрасные датчики.

3. Устройства входные предназначенные для преобразования сигна­лов датчиков в дискретный сигнал для процессора.

4. Пульт управления предназначен для управления прибором и инди­кации на дисплее результатов измерения. В пульте управления расположен ге­нератор, предназначенный для звуковой сигнализации.

5. Ключи управления предназначены для управления исполнитель­ными устройствами прибора.

6. Тен - предназначен для нагрева воды в водяной бане до заданной температуры.

7. Электродвигатель механизма перемешивания предназначен для приведения в движение механизма перемешивания пробирок.

8. Электромагнит сброса предназначен для освобождения шток- плунжеров в пробирках.

9. Блок питания предназначен для получения питающих напряже­ний.

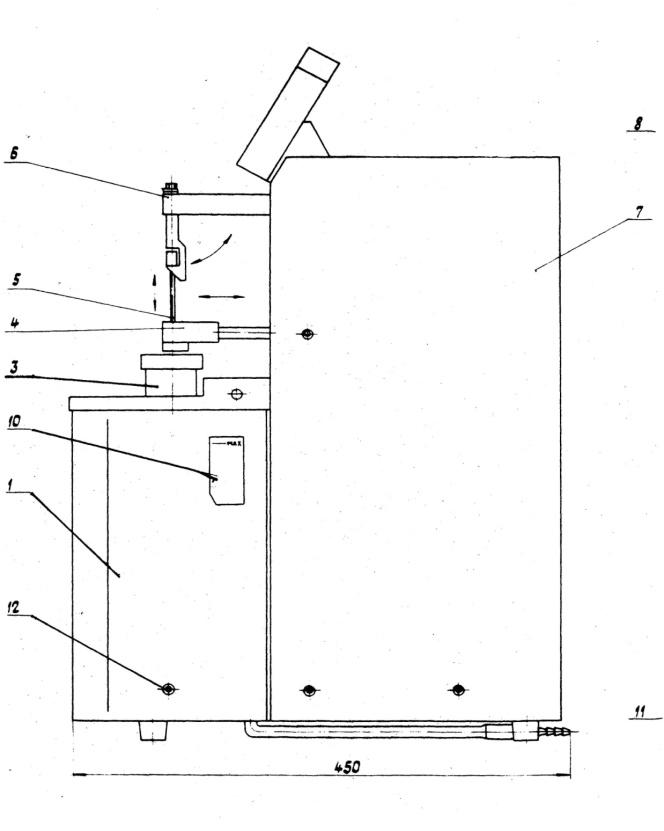

Рисунок 1 – Устройство прибора
